Gửi tới các bạn tập bản vẽ cầu dầm I 1 nhịp 25,7m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh và bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm I 1 nhịp 25,7m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 5 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;
2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu... ;
3-Đường đầu cầu: Bao gồm trắc dọc, trắc ngang đường đầu cầu...;
4-Khối lượng: Bao gồm bảng khối lượng toàn cầu;
5-Bản tính cầu: Bao gồm bản tính kết cấu phần dưới và kết cấu phần trên.

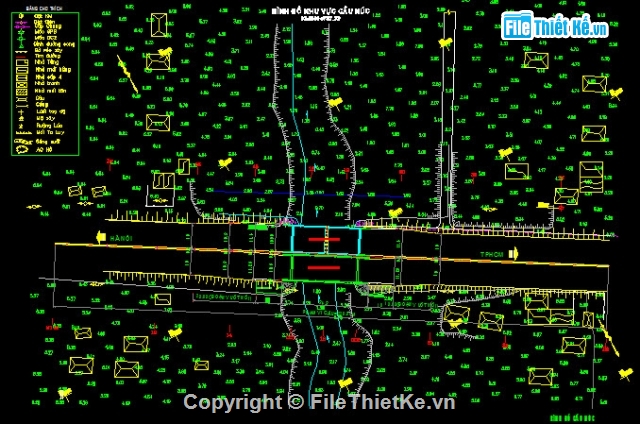

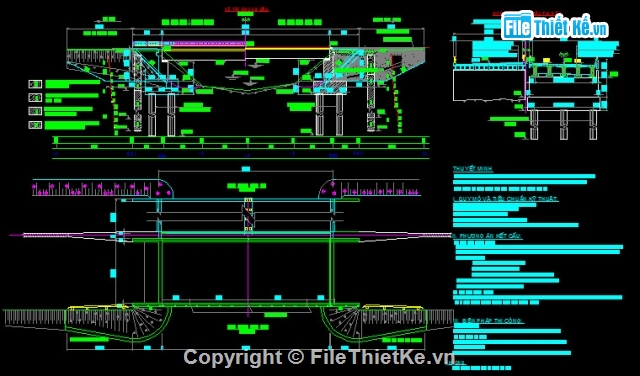

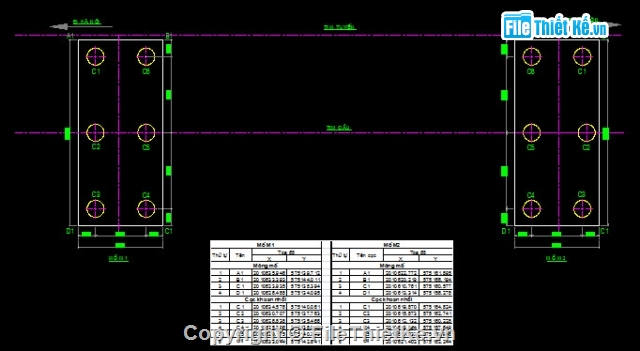

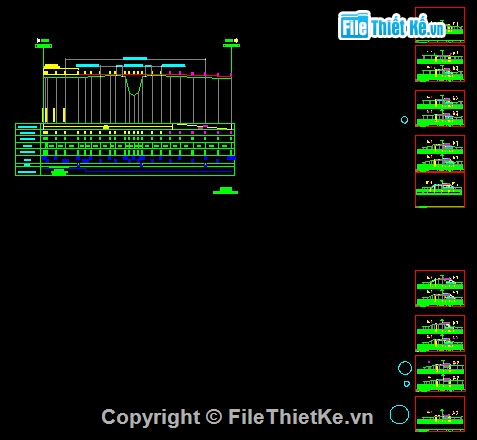

Dưới đây là một số hình ảnh trong tập bản vẽ cầu dầm I 1 nhịp 25,7m đầy đủ các hạng mục:
https://uphinhnhanh.com/image/PtXJFG
https://uphinhnhanh.com/image/PtXdfd
https://uphinhnhanh.com/image/PtXltF
https://uphinhnhanh.com/image/PtXySL
Nguồn: Filethietke.vn
