Cầu Mỹ An thuộc Dự án “Phát triển cơ sở hạ tầng giao thông đồng bằng sông Cửu Long” (dự án WB5) nhằm cải thiện hệ thống cơ sở hạ tầng giao thông, giảm thiểu tắc nghẽn trên các tuyến đường bộ và đường thủy then chốt và giảm các chi phí vận chuyển từ nơi sản xuất đến thị trường tiêu thụ.
Dự án “Phát triển cơ sở hạ tầng giao thông đồng bằng sông Cửu Long” được thực hiện trên 14 tỉnh Bến Tre, Sóc Trăng, Cà Mau, Vĩnh Long, An Giang, Long An, Tiền Giang, Đồng Tháp, Trà Vinh, Hậu Giang, Kiên Giang, Bạc Liêu, Tp. Hồ Chí Minh, Tp. Cần Thơ gồm các hợp phần A, B, C,D
Công trình Cầu Mỹ An là một phần công việc trong Hợp phần B – Giai đoạn I của dự án với mục đích đầu tư nâng cấp, hoàn trả các cầu hiện hữu bắc qua Hành Lang đường thủy số 2 nhằm đảm bảo tĩnh không thông thuyền và các yêu cầu khác của tuyến đường thủy sau khi được nạo vét nâng cấp.

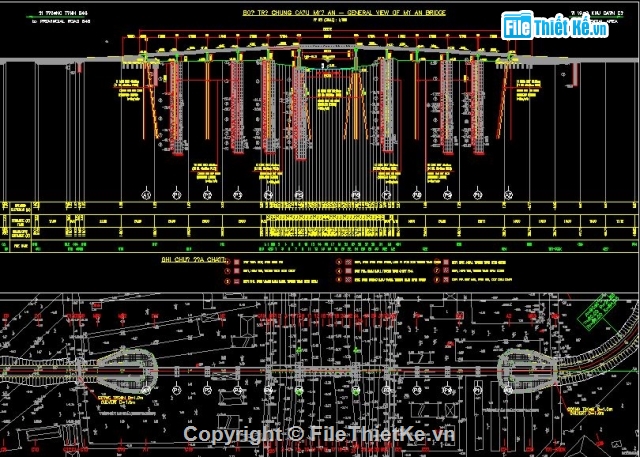

Bản vẽ bố trí chung Cầu Mỹ An
-
Tên dự án: “Xây dựng 13 cầu trên Hành lang đường thủy số 2-Hợp phần B-Giai đoạn I thuộc Dự án phát triển cơ sở hạ tầng Giao thông đồng bằng sông Cửu Long”
-
Chủ đầu tư: Cục Đường thủy nội địa Việt Nam
-
Đại diện chủ đầu tư: Ban Quản lý các dự án Đường thủy.
-
Địa điểm xây dựng: Tỉnh Tiền Giang, Đồng Tháp, An Giang
-
Phạm vi hồ sơ: Hồ sơ thiết kế này được lập cho Cầu Mỹ An.
Quy mô
Cầu bê tông cốt thép vĩnh cửu 1 làn xe;
Tải trọng thiết kế cầu: 0.5xHL93.
Khẩu độ thông thuyền: BxH = 30mx6m (H5%)
Phần xe chạy : 1 làn x 3,5m = 3,5m
Dải an toàn : 2 bên x 0,25m = 0,5m
Gờ chắn bánh : 2 bên x 0,25m = 0,5m
Tổng cộng: 4,5m
Dự kiến bố trí sơ đồ nhịp 5x18+33+5x18 (m).
-
Hồ sơ thiết kế Bản Vẽ Thi Công cầu Mỹ An bao gồm:
- Tập 1: Thuyết minh Thiết kế Bản vẽ Thi công Cầu Mỹ An
- Tập 2: Bản vẽ Cầu Mỹ An
- Bảng Khối lượng và Dự Toán Cầu Mỹ An
