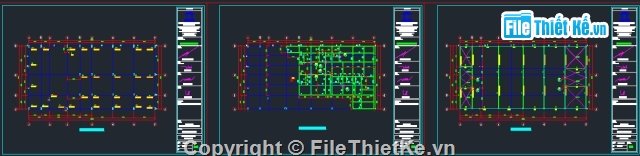

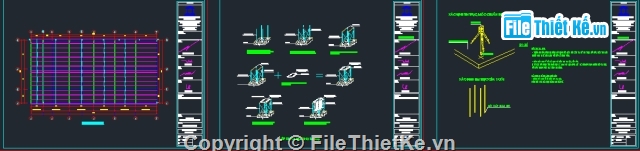

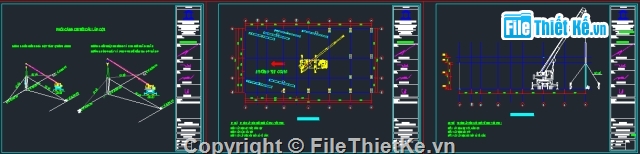

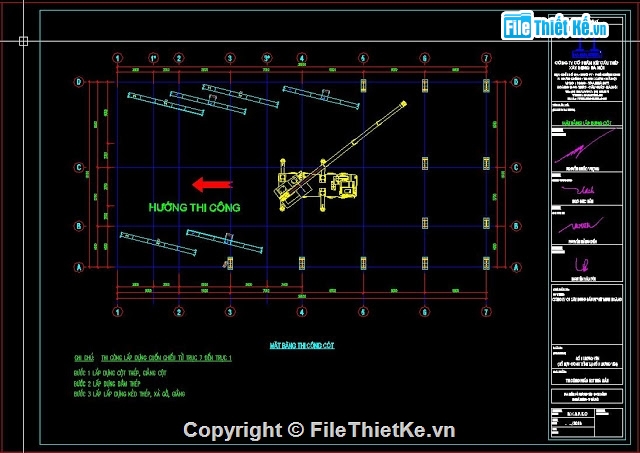

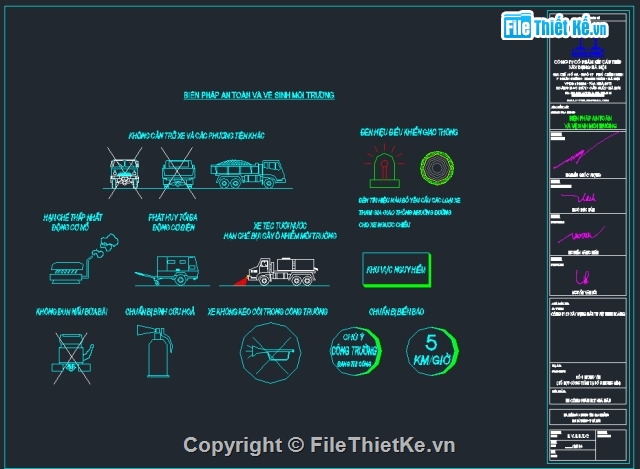

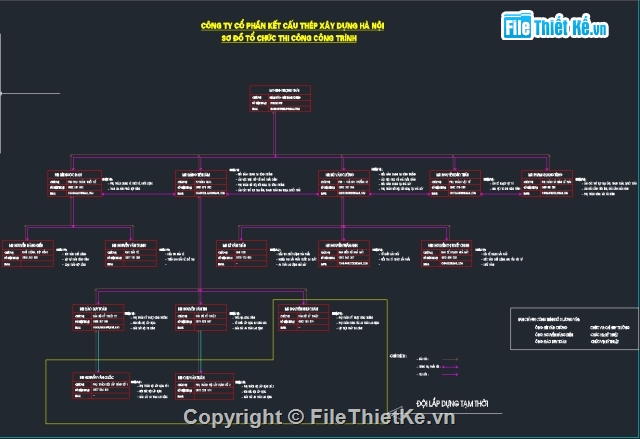

Bản vẽ BPTC nhà xưởng kết cấu thép
Dự án: Số 3 Lương Yên
Gói thầu: Thi công phần kết cấu thép Nhà mẫu
Đơn vị thi công: Công ty cổ phần kết cấu thép xây dựng Hà Nội
I. GIỚI THIỆU ĐẶC ĐIỂM CÔNG TRÌNH
Tờn dự án: Số 3 Lương Yên.
Địa chỉ: Số 3 - Lương Yên - Hà Nội.
Diện tích: 36x18.1 = 651.6 m2
Bao gồm các hạng mục sau:
-
Lắp đặt kết cấu cột, kèo, dầm sàn Decking thép tổ hợp.
-
Xà gồ mạ kẽm, thộp SS400
-
Lợp tôn xốp Poshaco dày 0.4mm
-
Lắp dựng hệ cầu thang thép.
- Giải pháp kết cấu thép nhà mẫu:
+ Công trình nhà mẫu rộng dài 36m, chiều cao 9m, khẩu độ kèo 18,1m, độ dốc mái 10,8%, Kèo tiết diện chữ I thép tổ hợp tiết diện thay đổi.
+ Cột cao 7,5m, tiết diện chữ I thép tổ hợp tiết diện không đổi từ móng đến mái.
+ Hệ dầm chính, dầm phụ sàn Decking tầng 2 cốt + 3,9m, tiết diện chữ I không đổi, thép tổ hợp.
+ Cột kèo dầm liên kết với nhau bằng bản mã, bu lông cấp bền 8.8 mạ kẽm.
+ Xà gồ mạ kẽm, thộp SS40.
+ Hệ giằng mỏi thộp tròn D20
