Gửi tới các bạn tập bản vẽ cầu dầm bản 1 nhịp 18m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm bản 1 nhịp 18m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 5 phần:
1-Phần chung: Bao gồm bố trí chung cầu... ;
2-Kết cấu phần dưới: Bao gồm cấu tạo mố, bố trí cốt thép mố...;
3-Kết cấu phần trên: Bao gồm cấu tạo dầm, liên kết mặt cầu, lan can...;
4-Tổ chức thi công: Bao gồm bệ đúc dầm...;
5-Khối lượng: Bao gồm bảng khối lượng toàn cầu.

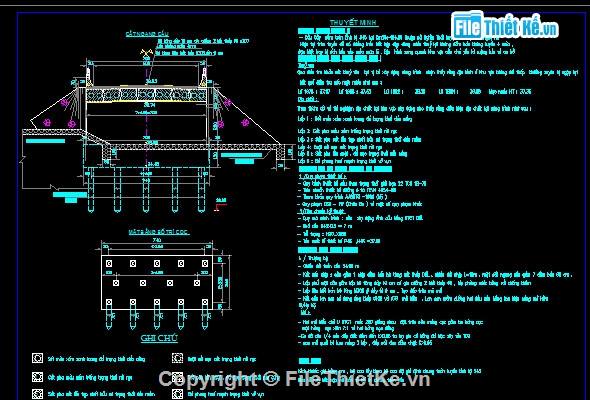

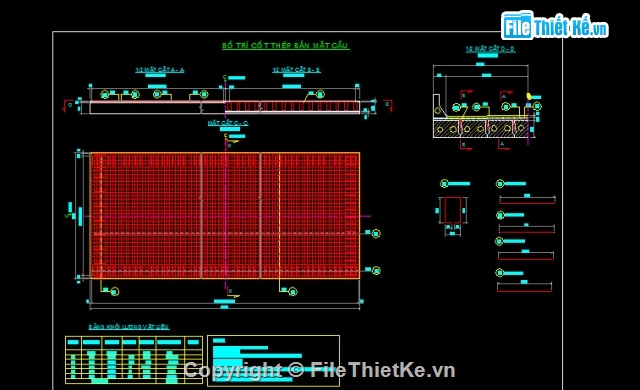

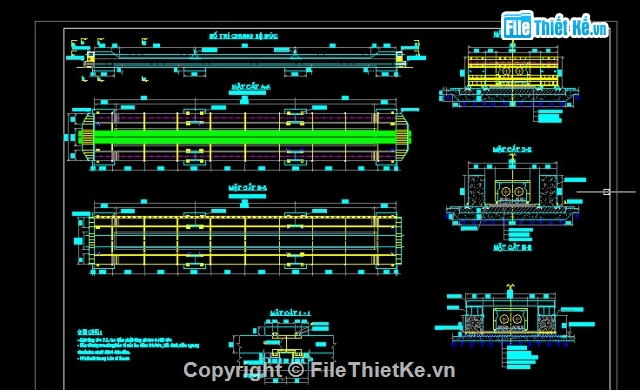

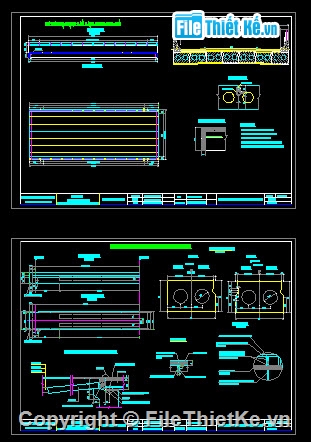

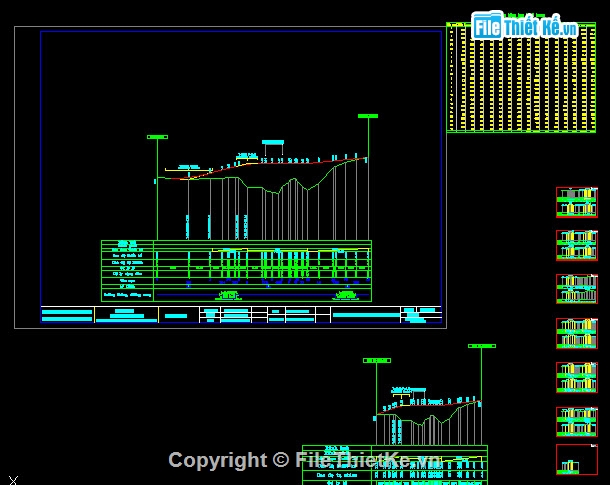

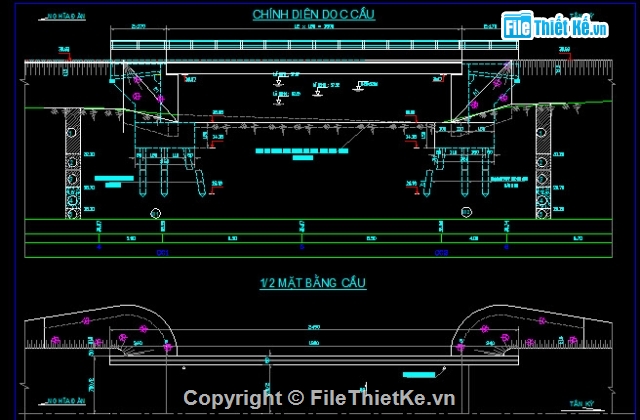

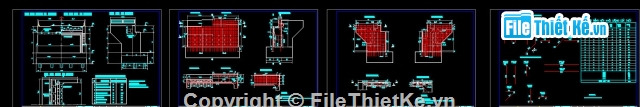

Dưới đây là một số hình ảnh trong tập bản vẽ cầu bản 1 nhịp 18m đầy đủ các hạng mục:
