Gửi tới các bạn tập bản vẽ cầu dầm T 1 nhịp 15m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng, thuyết minh, bản tính cầu.
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm T 1 nhịp 15m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 7 phần:
1-Thuyết minh : Bao gồm thuyết minh cầu;

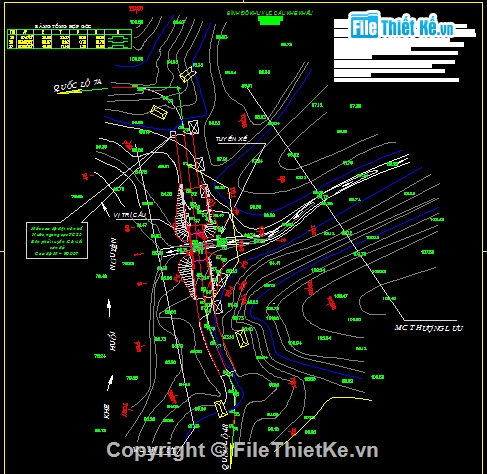

2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu;

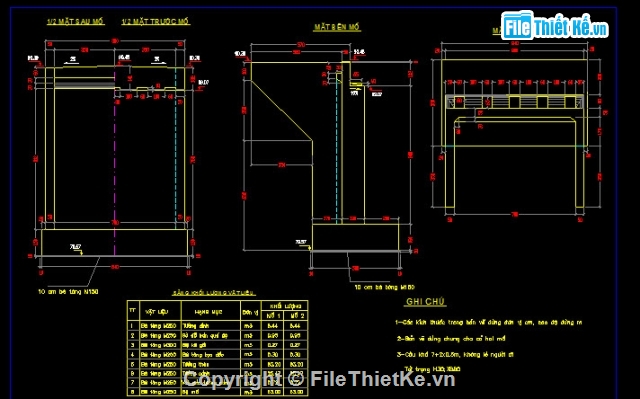

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, bản quá độ, tứ nón...;
4-Kết cấu phần trên: Bao gồm cấu tạo dầm, lan can, khe co giãn...;

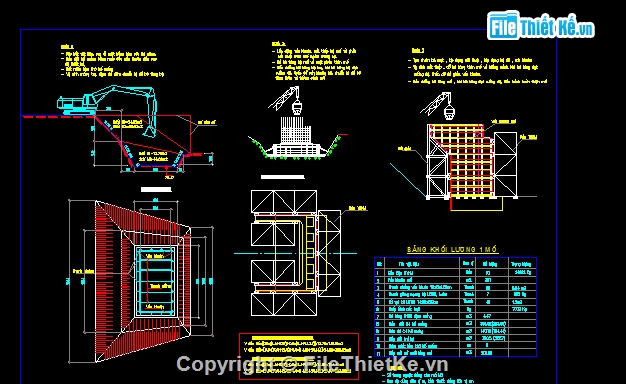

5-Tổ chức thi công: Bao gồm mặt bằng công trường, thi công mố, nhịp...;
6-Khối lượng : Bao gồm bảng khối lượng toàn cầu...;
7-Bản tính cầu: Bao gồm tinh toán kết cấu phần dưới.

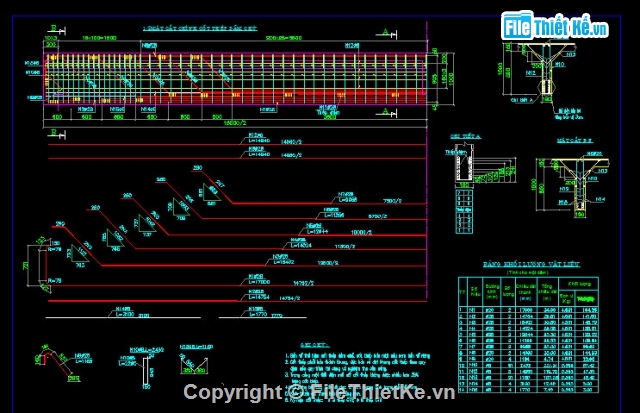

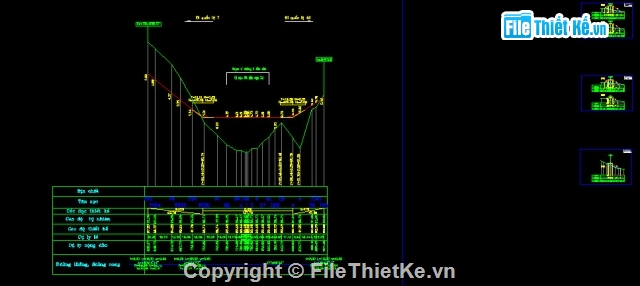

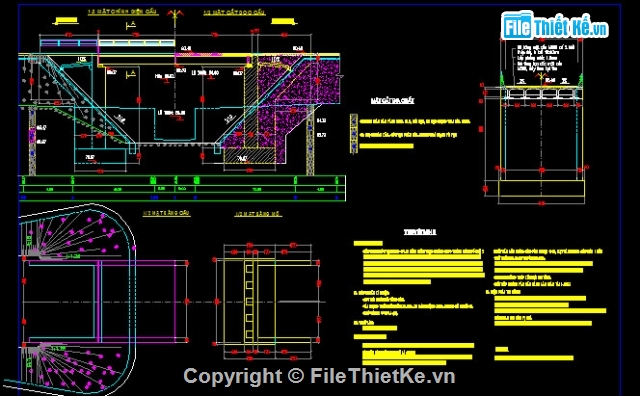

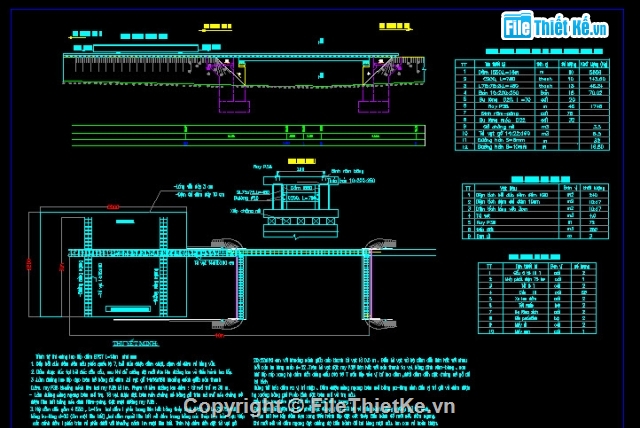

Dưới đây là một số hình ảnh trong tập bản vẽ cầu T 1 nhịp 15m đầy đủ các hạng mục:
https://uphinhnhanh.com/image/PIqhBY
https://uphinhnhanh.com/image/PIqnbz
https://uphinhnhanh.com/image/PIqX8o
https://uphinhnhanh.com/image/PIqBY5
https://uphinhnhanh.com/image/PIqHqP
https://uphinhnhanh.com/image/PIqkiw
https://uphinhnhanh.com/image/PIq4aU
