Gửi tới các bạn tập Bản vẽ cầu Nghi Hải - Km1+818.50, thuộc huyện Nghi Lộc, Nghệ An, 1 nhip bản 9m, Khổ cầu B=10+2x0.5m
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập Bản vẽ cầu Nghi Hải - Km1+818.50, thuộc huyện Nghi Lộc, Nghệ An, 1 nhip bản 9m, Khổ cầu B=10+2x0.5m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 6 phần:

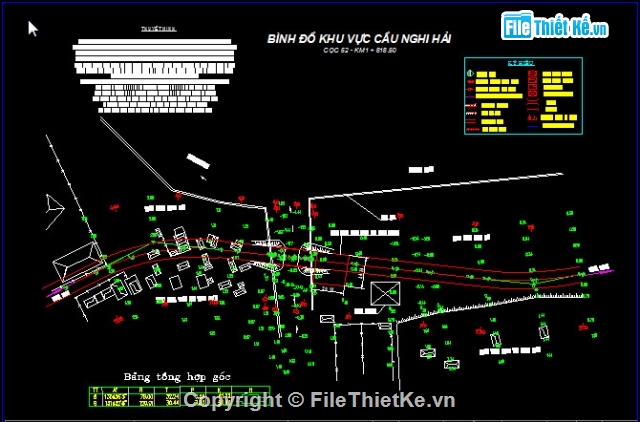

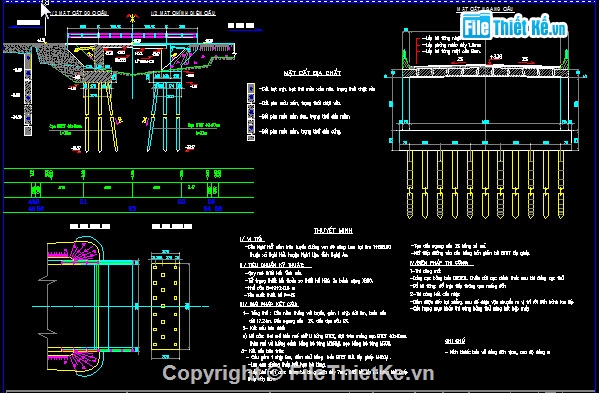

- Phần 1: Bố trí chung cầu bao gồm bình đồ, bố trí chung, cắt ngang cầu

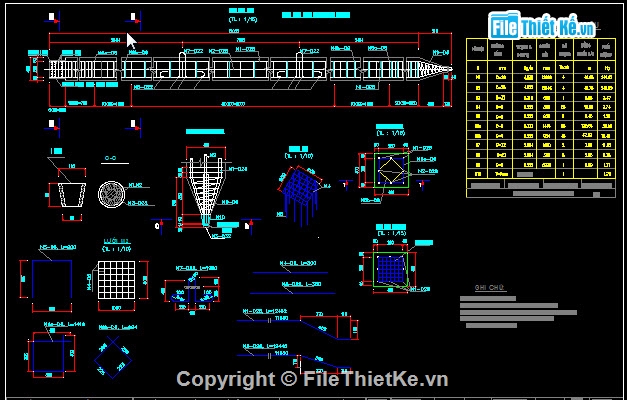

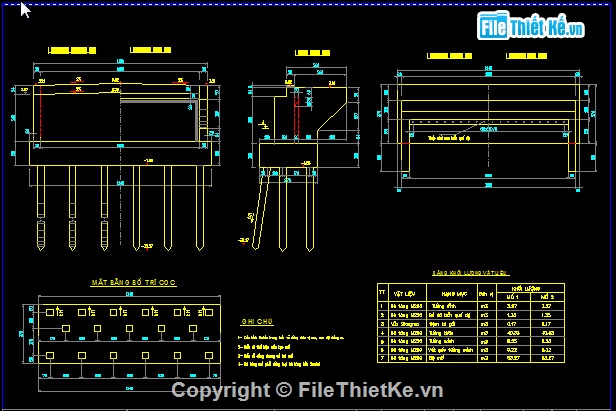

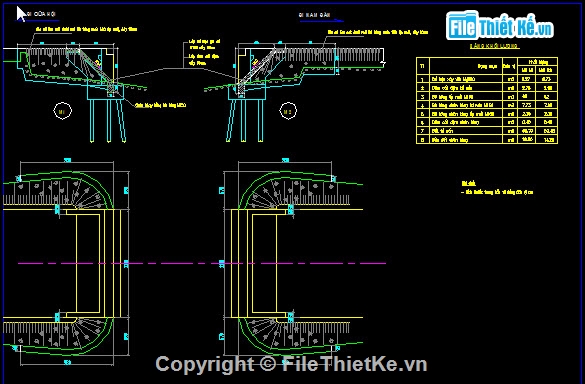

- Phần 2: Kết cấu phần dưới bao gồm cấu tạo mố, cốt thép mố, cọc đóng, gối cầu, tứ nón, bản quá độ

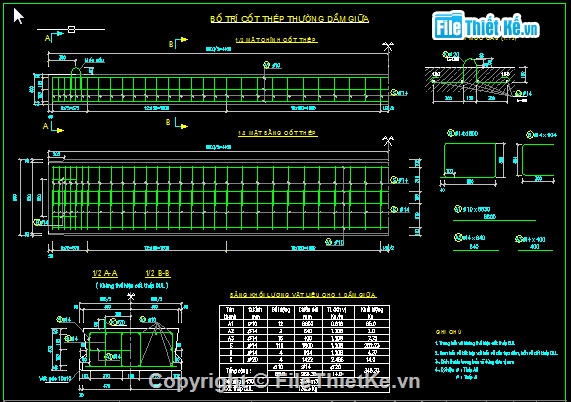

- Phần 3: Kết cấu phần trên bao gồm cấu tạo dầm, bản mặt cầu, lan can, thoát nước
- Phần 4: Đường dầu cầu bao gồm trắc dọc, trắc ngang đường hai đầu cầu

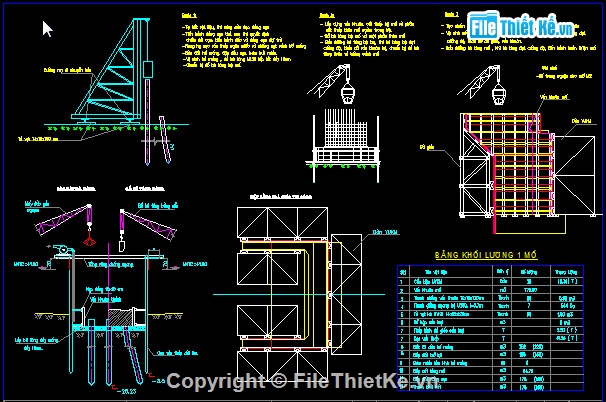

- Phần 5: Biện pháp thi công bao gồm bố trí công trường, sàn đạo, thi công mố

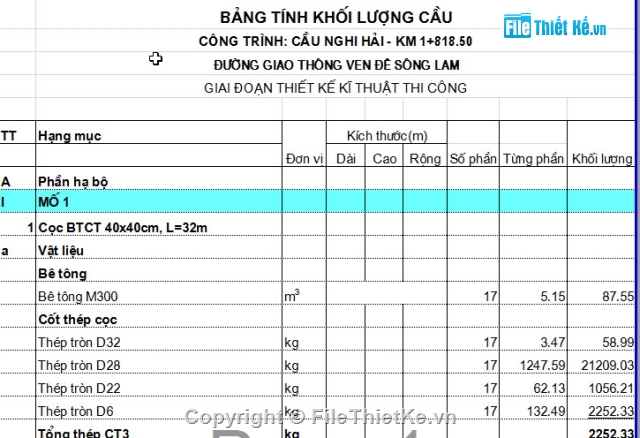

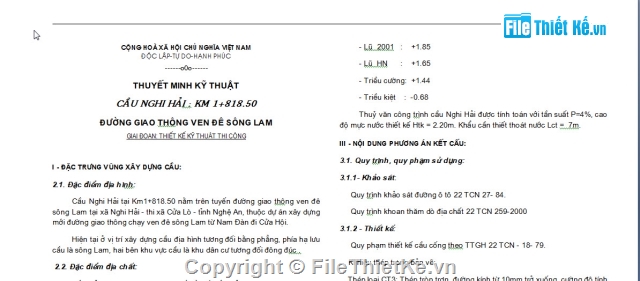

- Phần 6: Thuyết minh và khối lượng cầu
