Mẫu bản vẽ thiết kế chung cư mini 9 tầng nổi 1 tầng bán hầm kích thước 7.5x20m.
Công năng các tầng:
- Bán hầm: Để xe
- Tầng 1: Sảnh đón, sảnh đợi, lễ tân, bàn khách, Wc chung T1, 02 căn.đơn 01 ngủ.
- Tầng 2, 3, 4, 5: 04 căn đơn 01 ngủ.
- Tầng 6, 7, 8: 02 căn đơn 01 ngủ; 01 căn 2 ngủ.
- Tầng 9: 01 căn 2 ngủ, Sân thượng
Hồ sơ bản vẽ bao gồm:

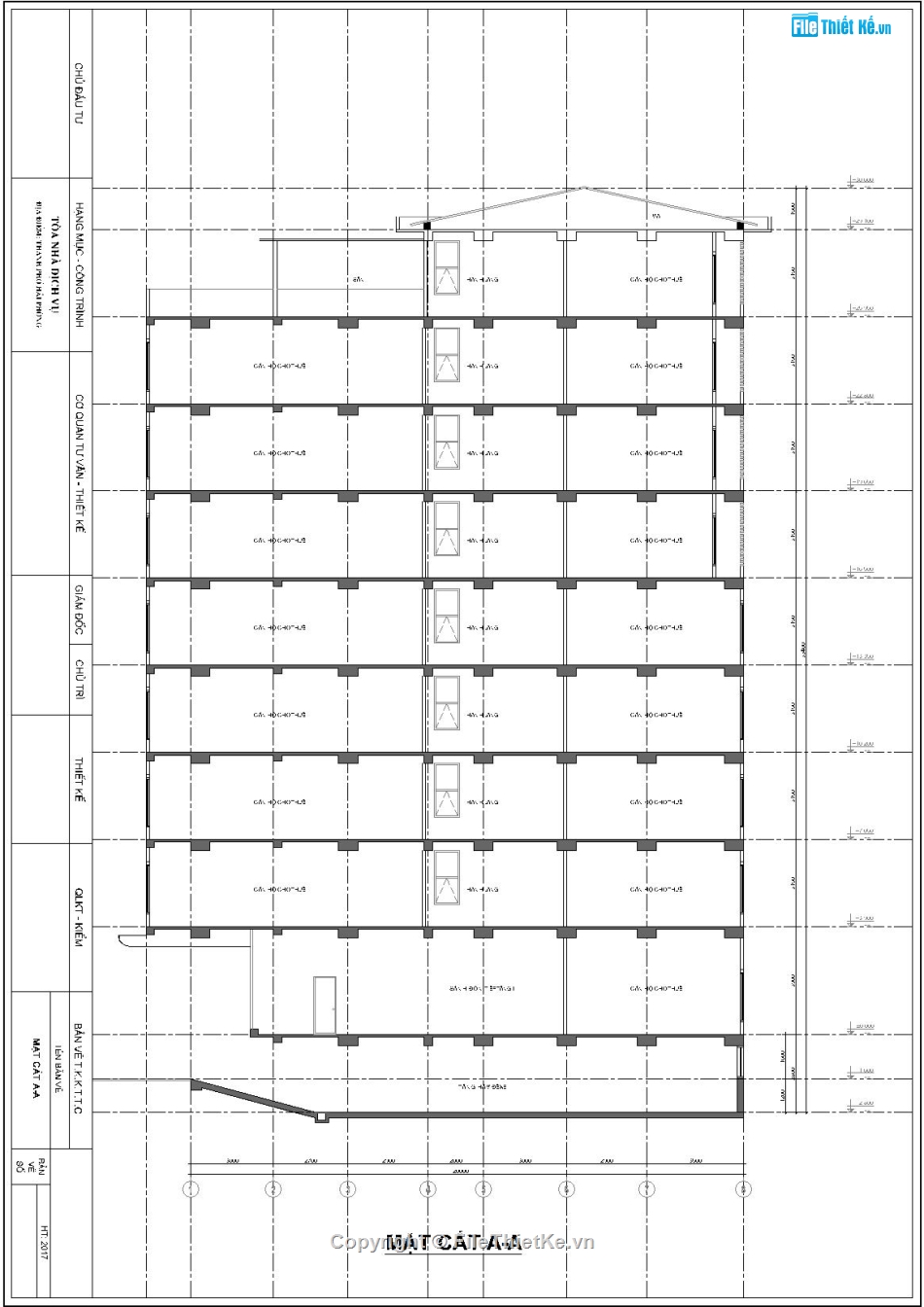

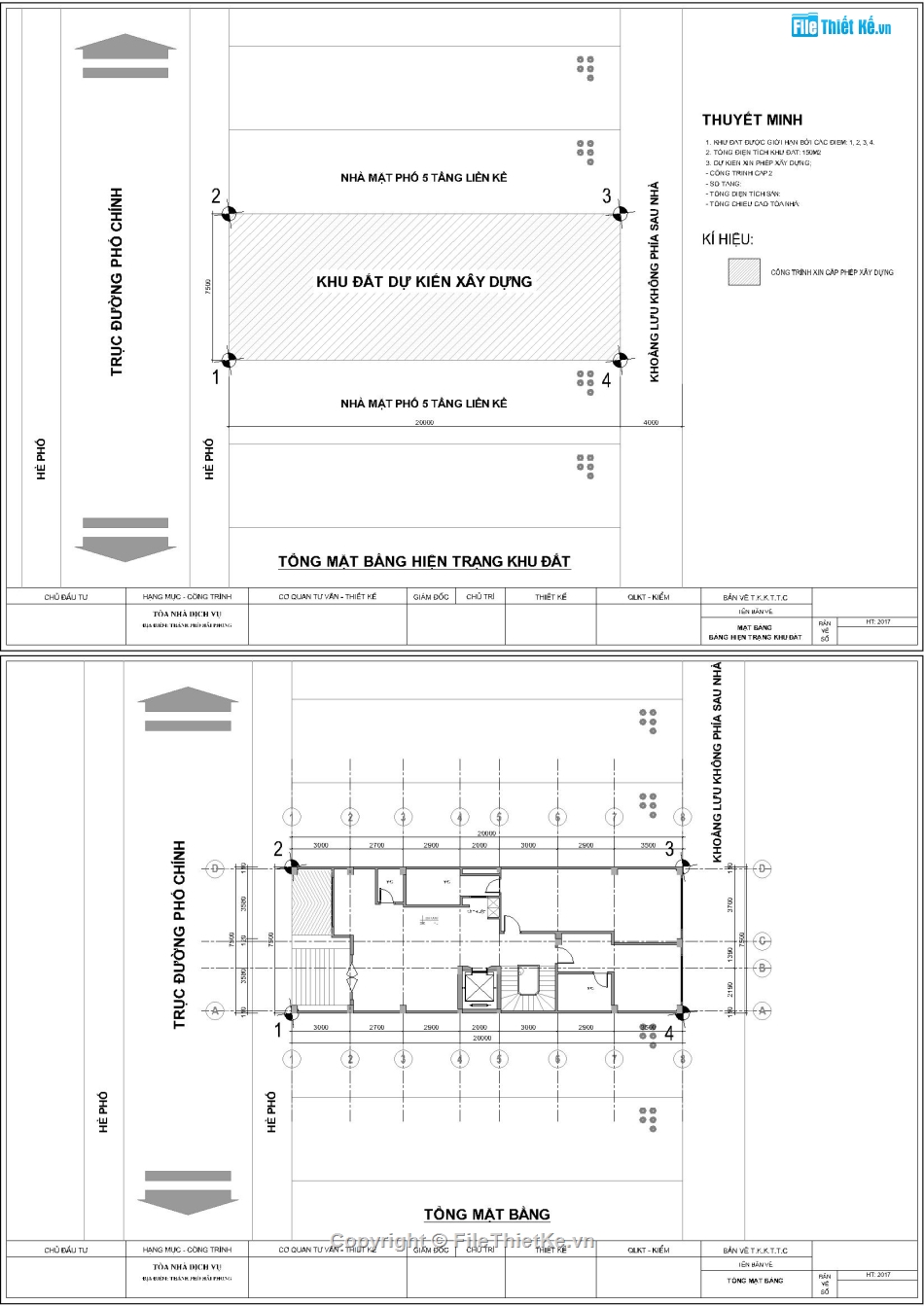

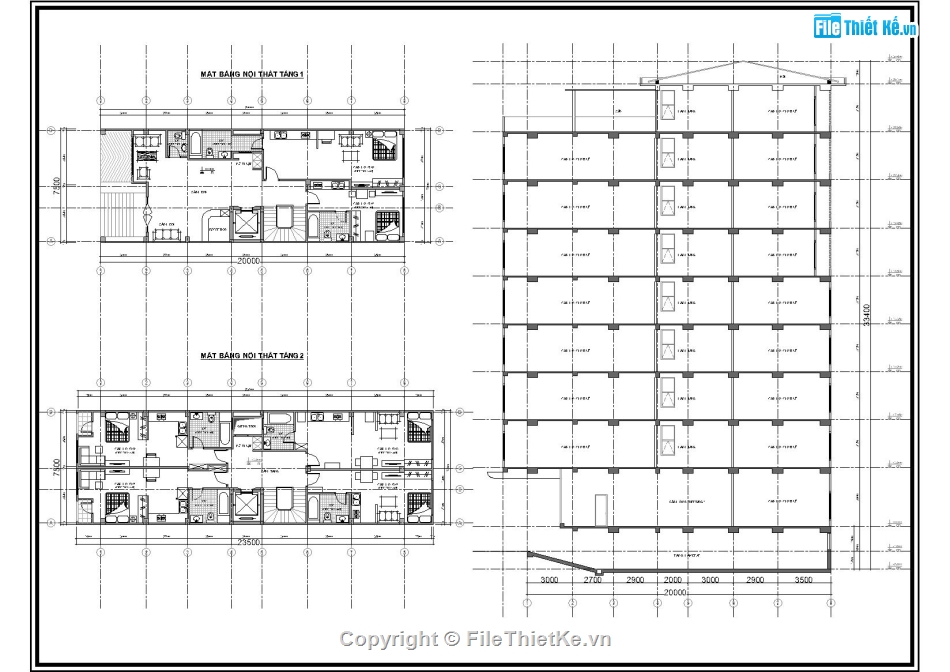

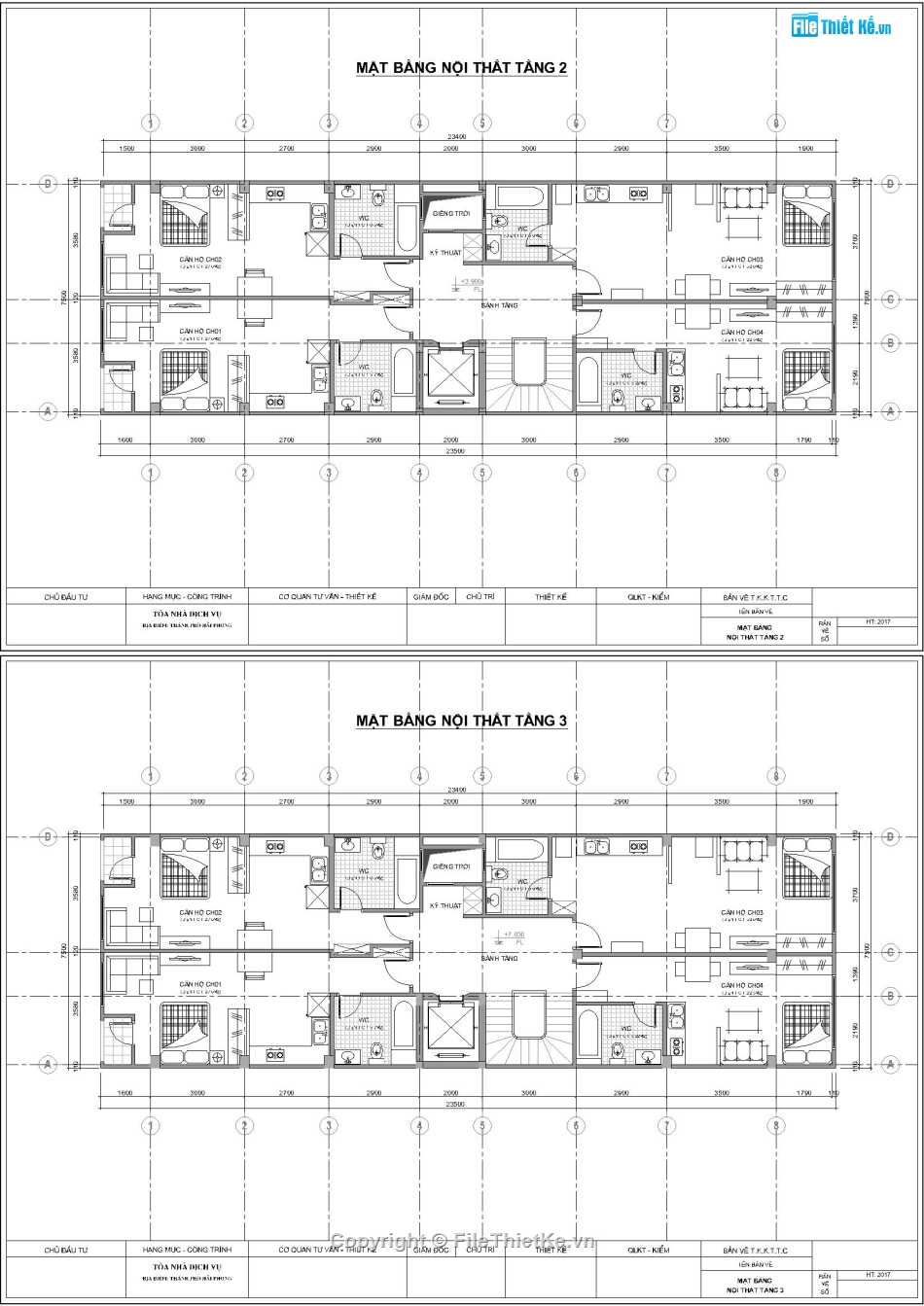

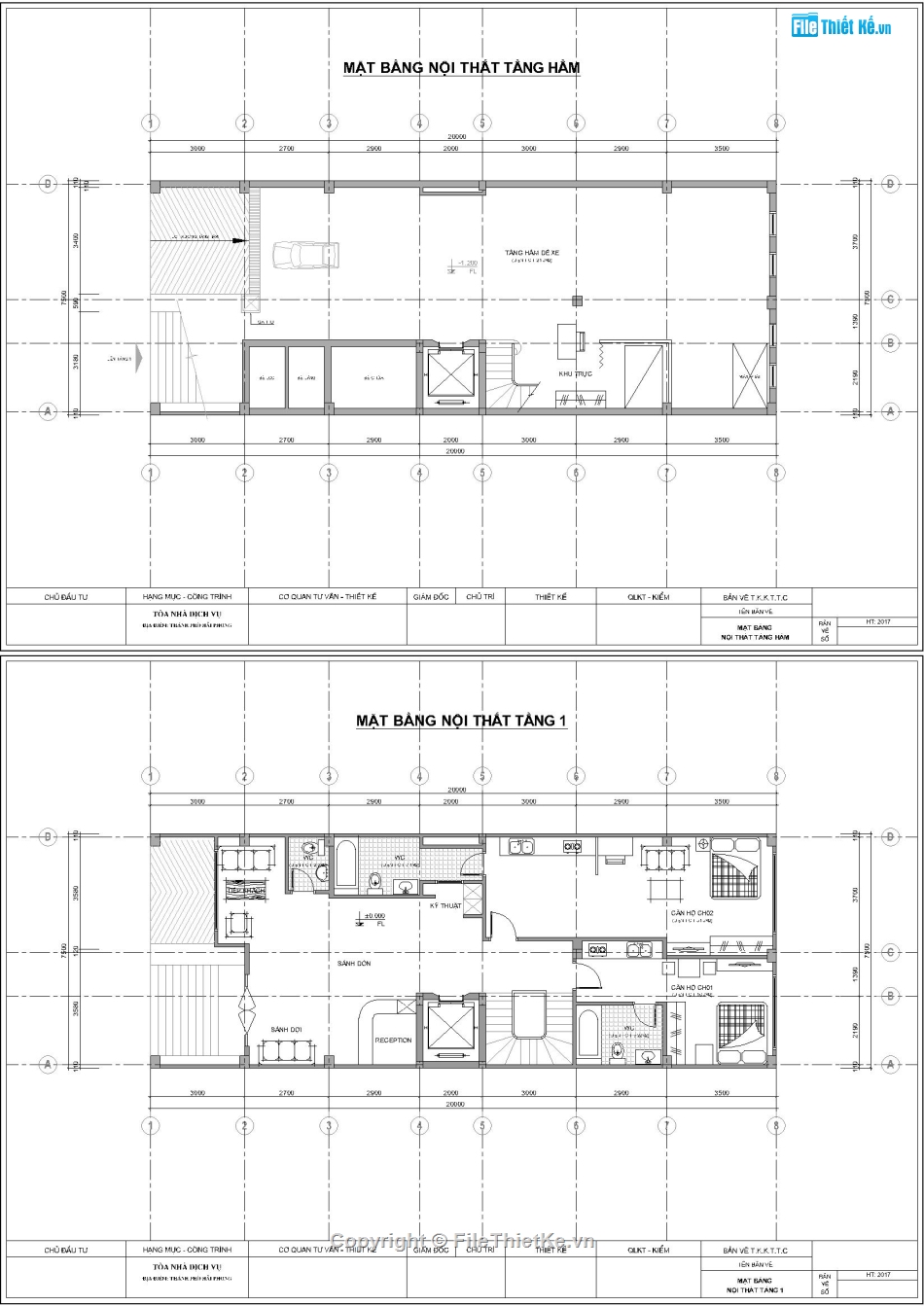

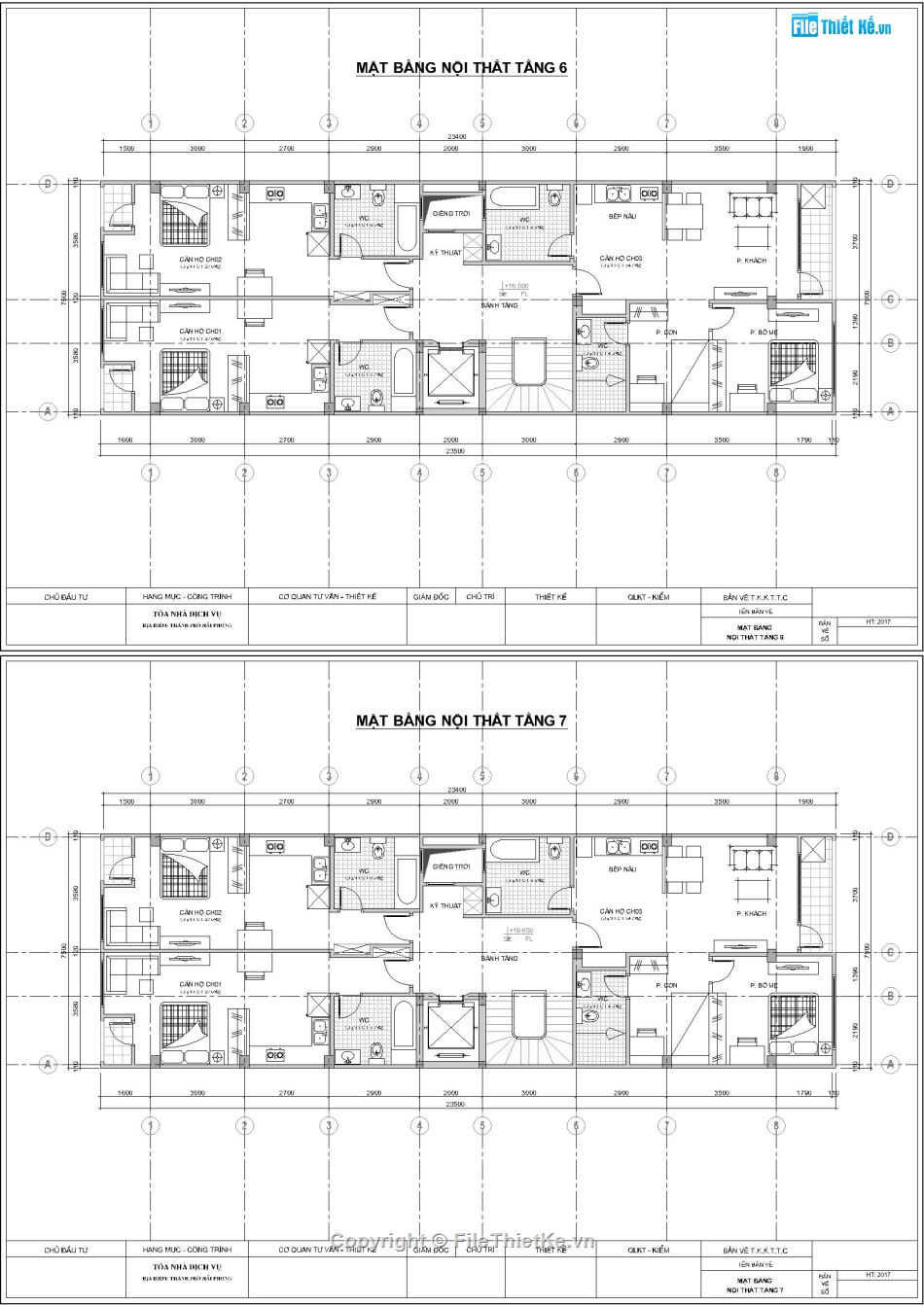

- Kiến trúc: Mặt bằng các tầng, mặt bằng nội thất các tầng, mặt cắt.
- Kết cấu: mặt bằng lưới cột (01 bản vẽ)

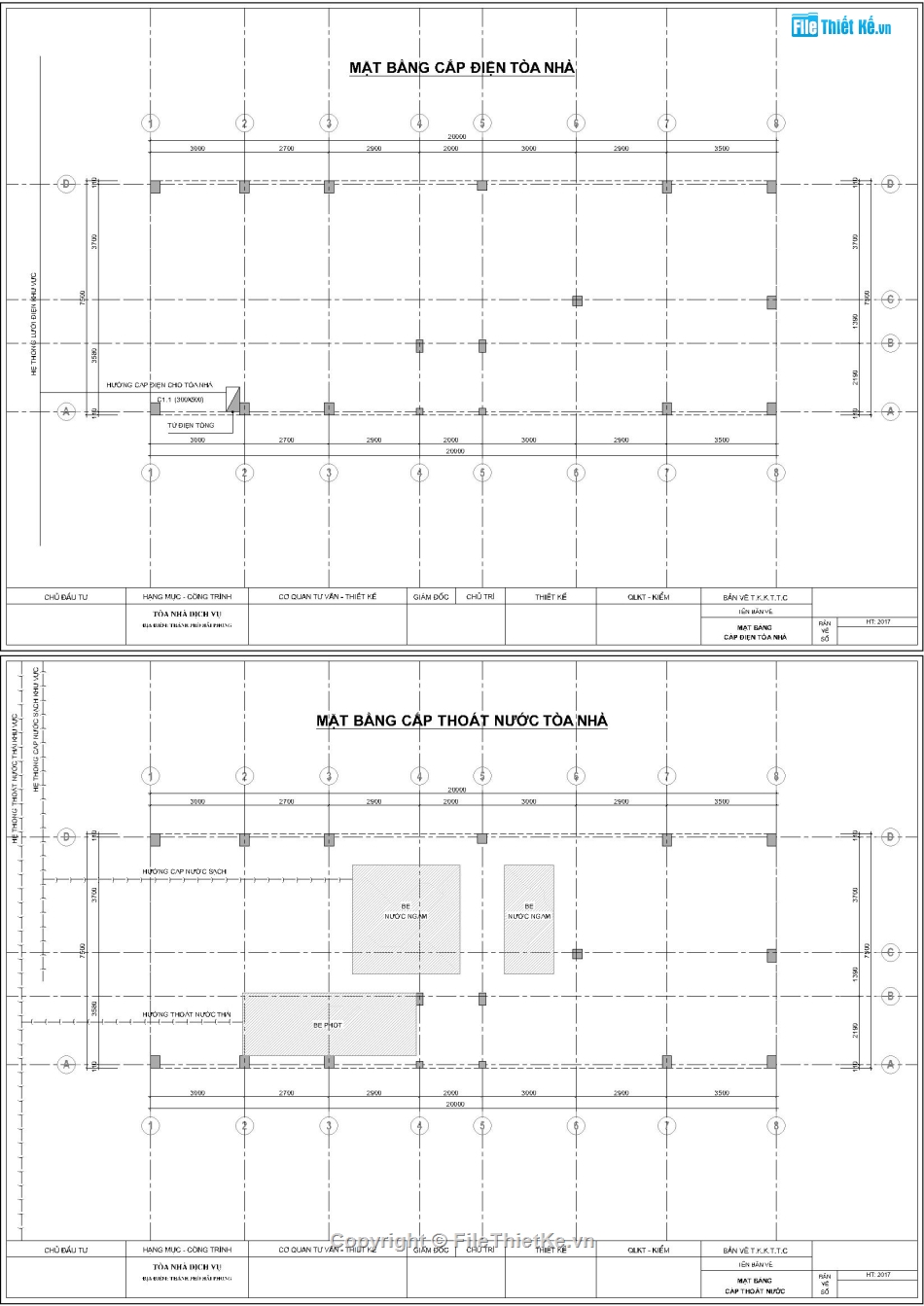

- Điện: Mặt bằng cấp điện tòa nhà (01 bản vẽ)
- Nước: Mặt bằng cấp thoát nước (01 bản vẽ)

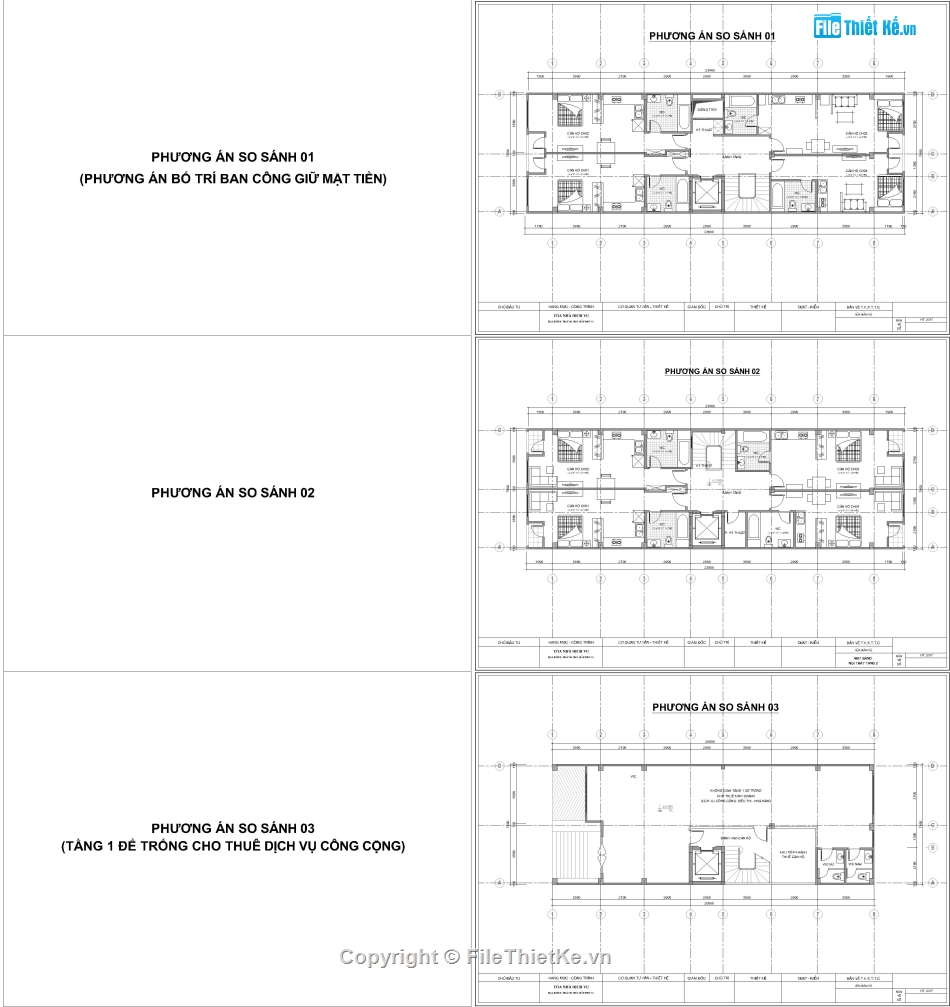

- 3 Phương án công năng so sánh (Mỗi phương án 01 mặt bằng)
Nguồn: Filethietke.vn
