Bộ hồ sơ thiết kế nhà xưởng, nhà máy sản xuất linh kiện điện tử với đầy đủ các hạng mục: Xưởng chính bao gồm khối văn phòng, Nhà để xe máy 2 tầng, Nhà để xe ô tô, Trạm kiểm soát an ninh, chòi nghỉ ngoài trời, Hạ tầng cơ sở ...

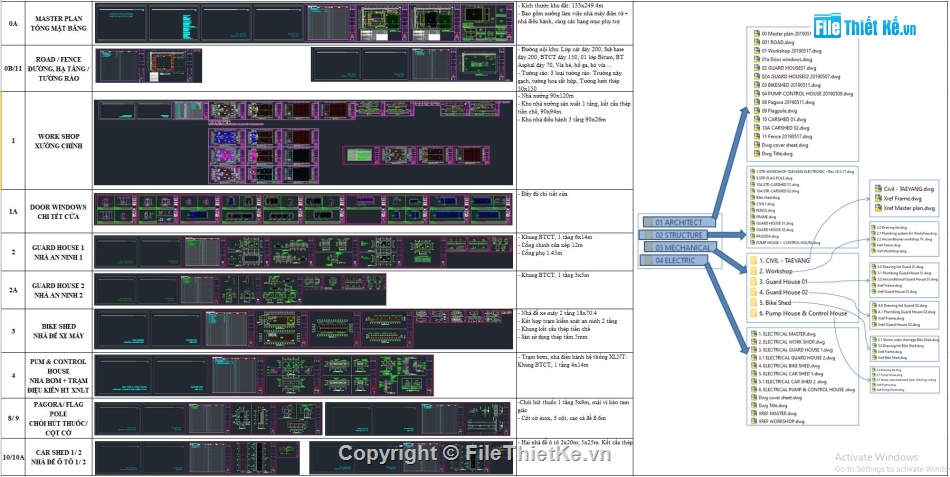

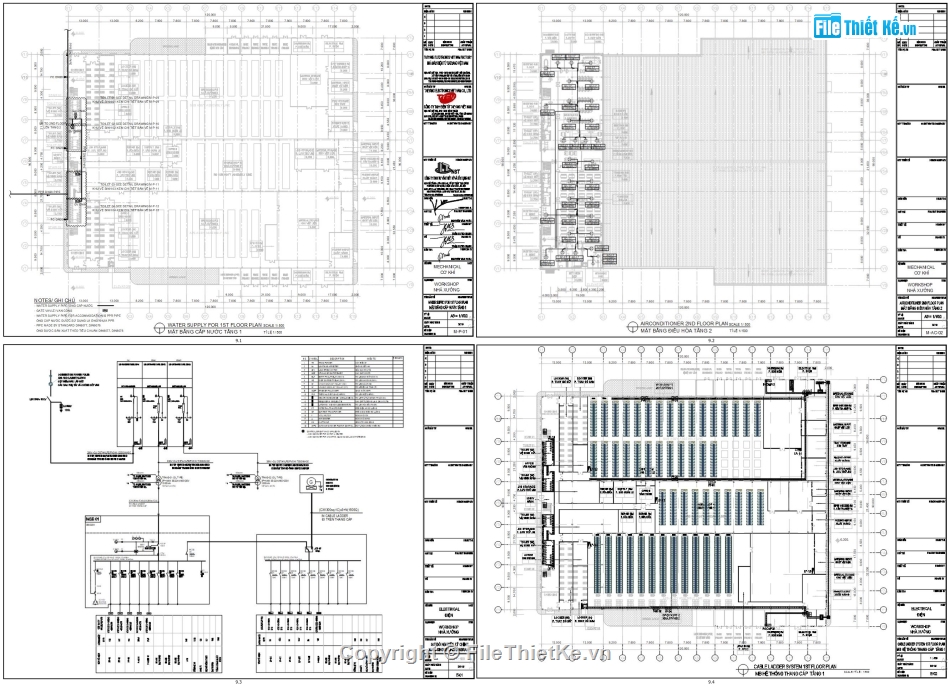

Thiết kế đầy đủ 4 bộ môn bản vẽ autocad:
- Kiến trúc.
- Kết cấu.
- Cơ khí: Cấp thoát nước, điều hòa.
- Cấp điện chiếu sáng.
Chi tiết các hạng mục như sau:

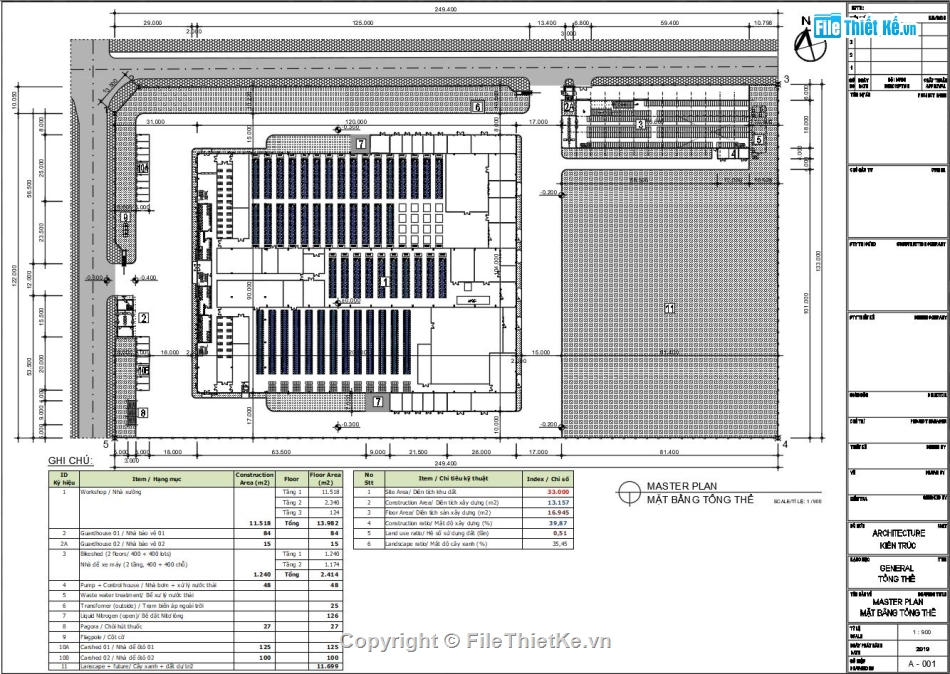

- Thiết kế tổng mặt bằng: khu đất 133x149.4m.

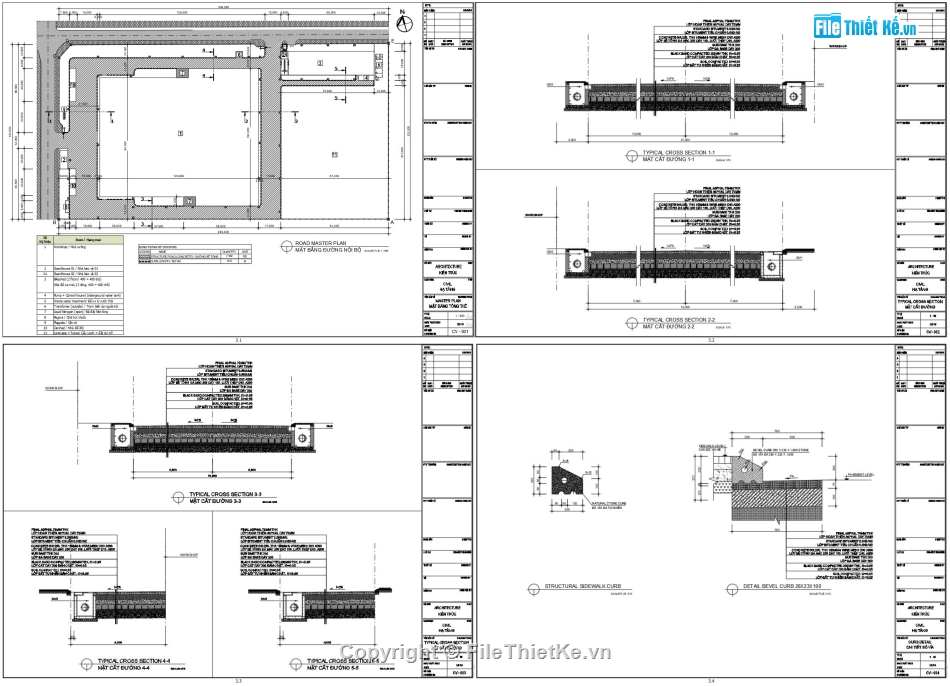

- Thiết kế hạ tầng, đường nội khu: Lớp cát dày 200, Sub base dày 200, BTCT dày 150, 01 lớp Bitum, BT Asphal dày 70, Vỉa hè, hố ga, bó vỉa ...

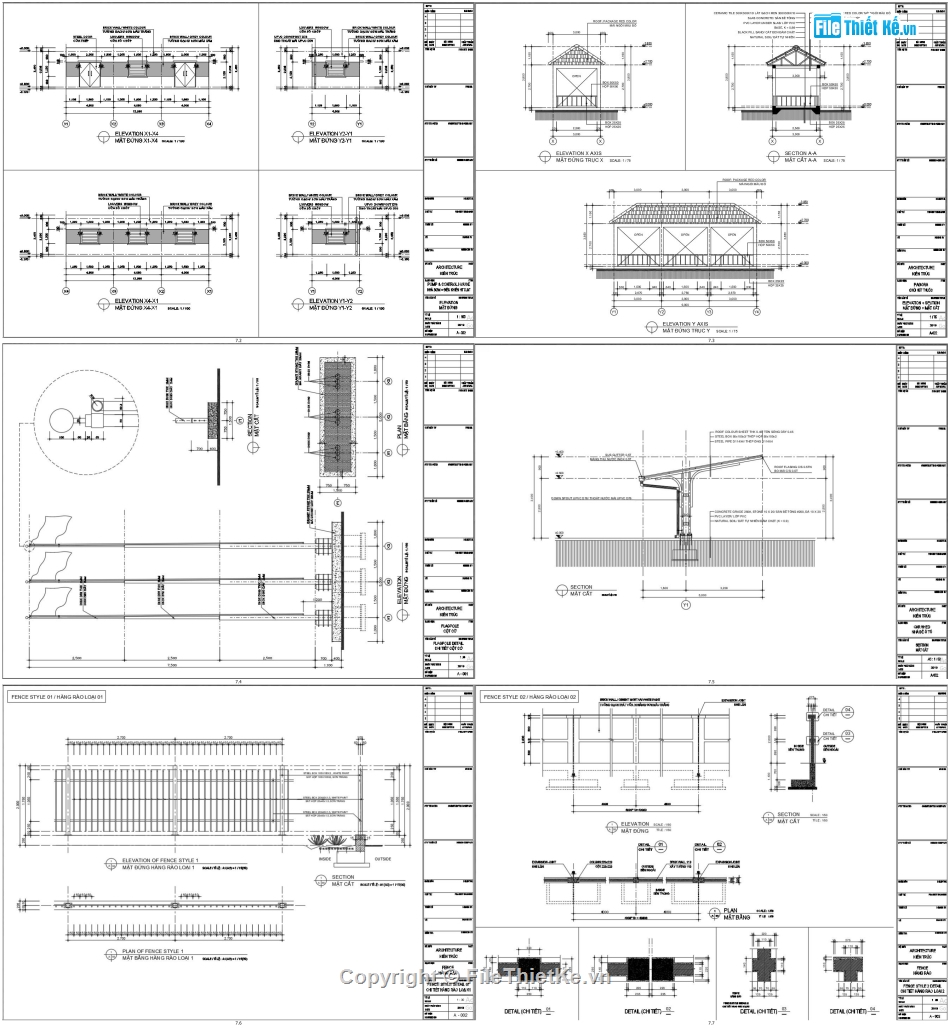

- Thiết kế tường rào bao quanh: 3 loại tường rào: Trường xây gạch, tường hoa sắt hộp, Tường lưới thép 50x150

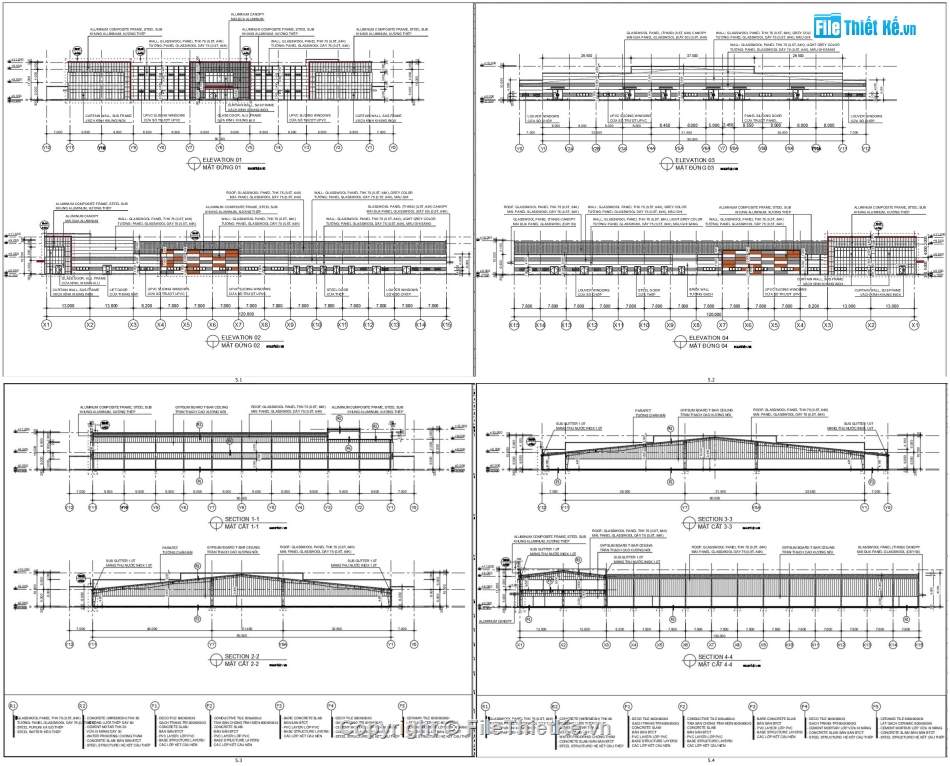

- Xưởng chính:

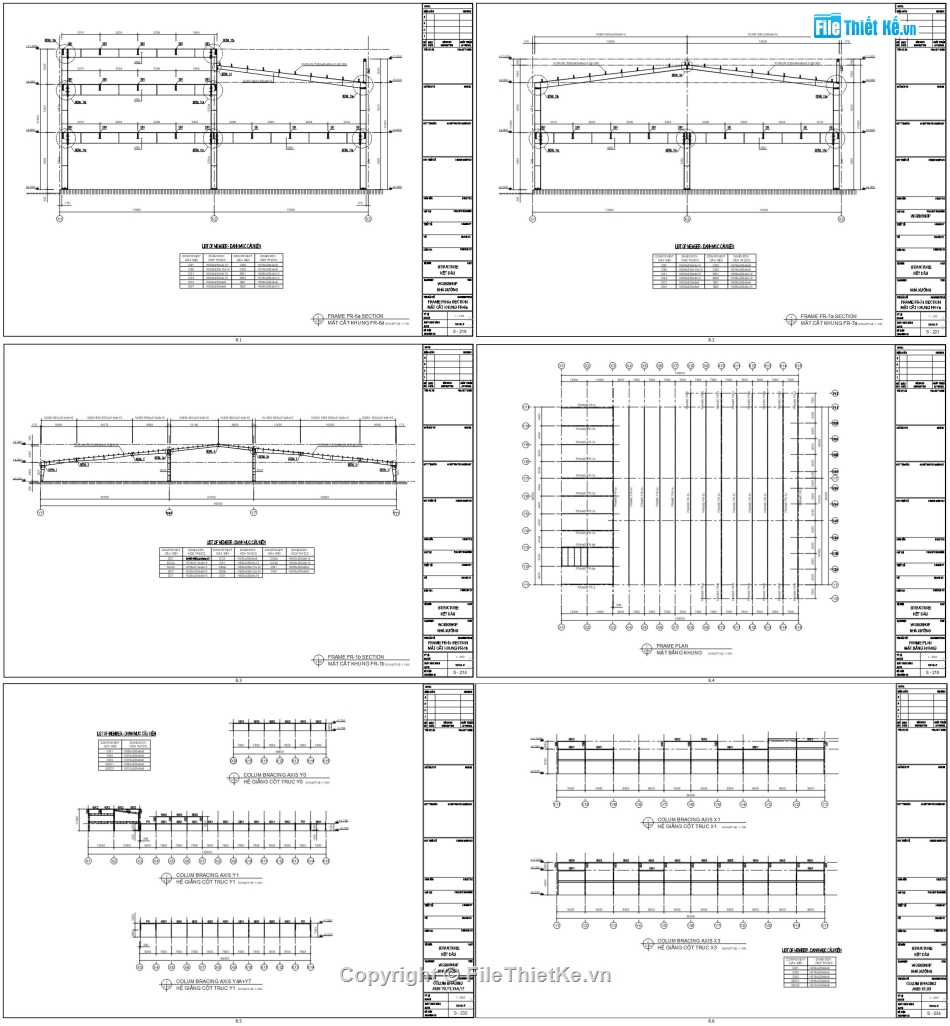

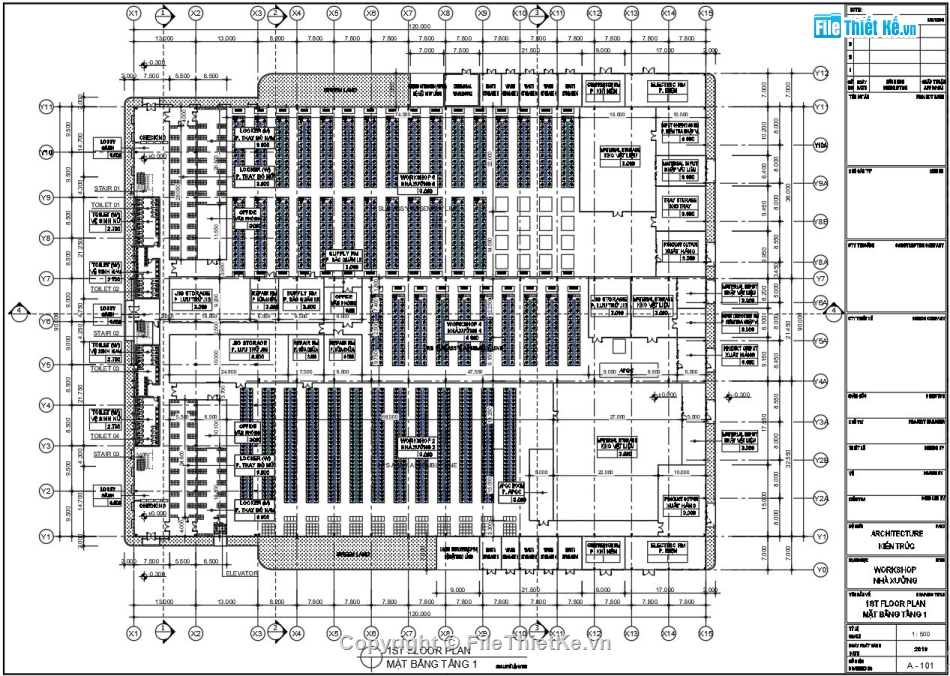

* Nhà xưởng 90x120, kết cấu khung thép tiền chế, sàn Deck, mái tôn
* Khu nhà xưởng sản xuất 1 tầng, kết cấu thép tiền chế, 90x94m.
* Khu nhà điều hành 3 tầng 90x26m

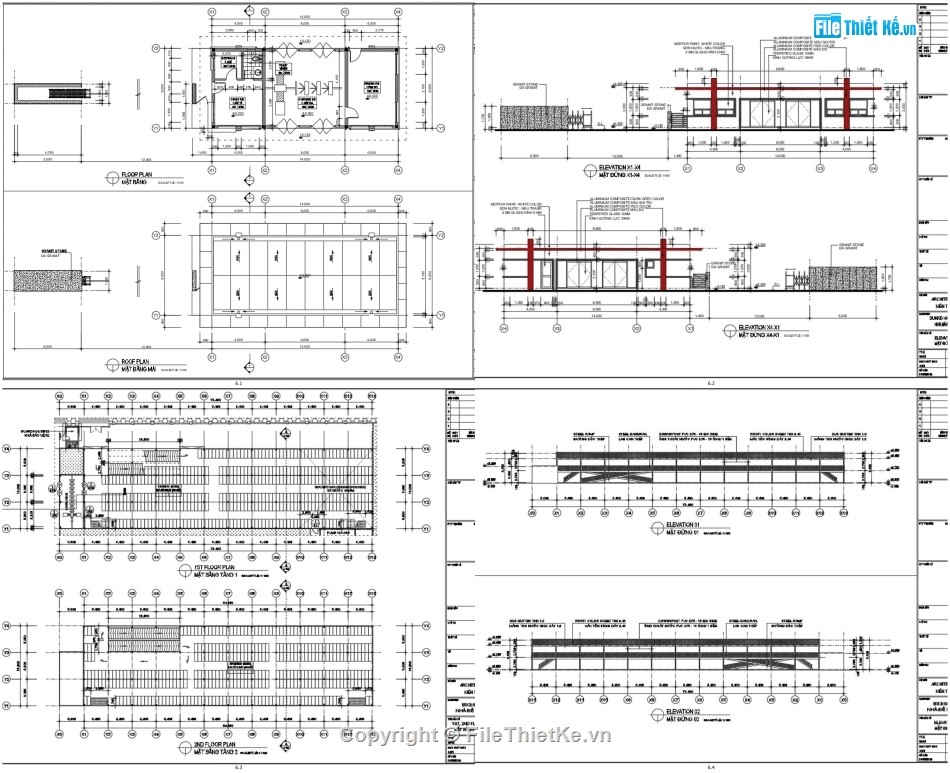

- Nhà an ninh 1:
* Khung BTCT, 1 tầng 6x14m
* Cổng chính cửa xếp 12m
* Cổng phụ 1.45m
- Nhà an ninh 2 (khu nhà để xe công nhân): Khung BTCT, 1 tầng 3x5m
- Nhà để xe máy:
* Nhà để xe máy 2 tầng 18x70.4
* Kết hợp trạm kiểm soát an ninh 2 tầng
* Khung kết cấu thép tiền chế
* Sàn sử dụng thép tấm 5mm
- Trạm bơm, nhà điều hành hệ thống XLNT: Khung BTCT, 1 tầng 4x14m
- Chòi hút thuốc: 1 tầng 3x9m, mái vì kèo tam giác
- Cột cờ: Cột cờ inox, 3 cột, cao cả đế 8.6m
- Nhà để xe ô tô: Hai nhà để ô tô 2x20m; 5x25m. Kết cấu thép
