Gửi tới các bạn tập Bản vẽ cầu Xốp Xăng 2 - Km39+814, 1 nhịp dầm T 9m, khổ cầu B=4+2x0.2m thuộc huyện Kỳ Sơn, tỉnh Nghệ An
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập Bản vẽ cầu Xốp Xăng 2 - Km39+814, 1 nhịp dầm T 9m, khổ cầu B=4+2x0.2m thuộc huyện Kỳ Sơn, tỉnh Nghệ An đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 6 phần:
- Phần 1: Thuyết minh cầu bao gồm nội dung thuyết minh căn cứ, tiêu chuẩn kỹ thuật, quy mô, giải pháp thiết kế và phương án tổ chức thi công

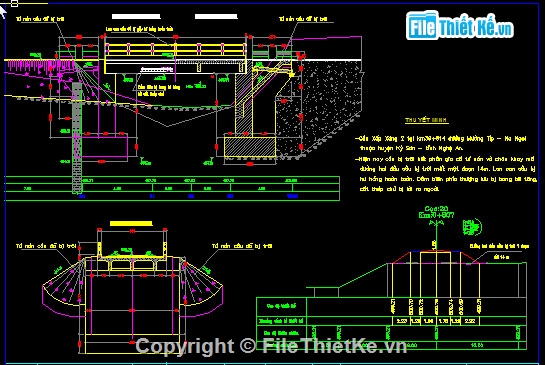

- Phần 2: Bố trí chung cầu

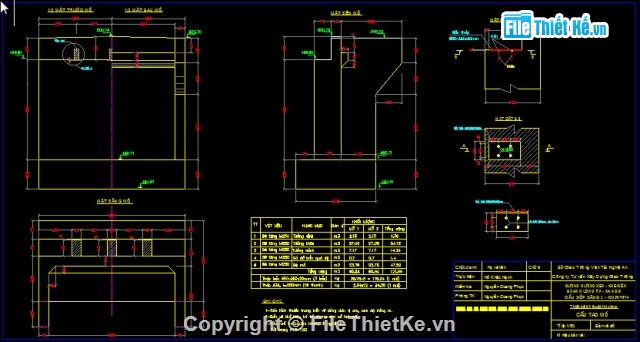

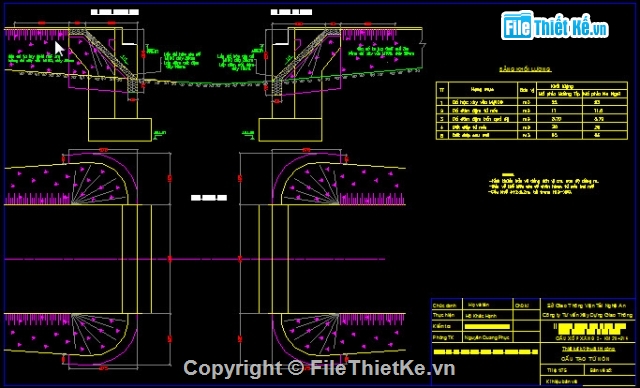

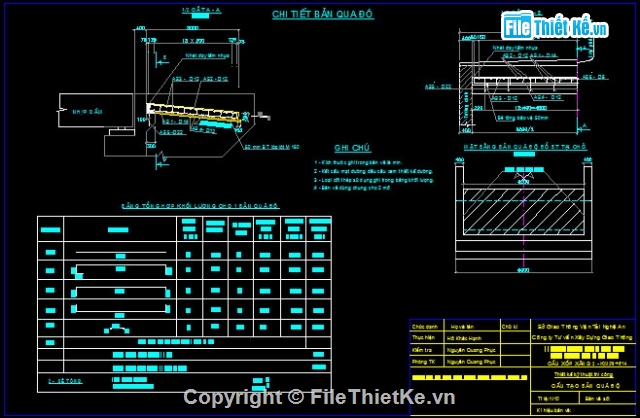

- Phần 3: Kết cấu phần dưới bao gồm cấu tạo mố, cốt thép mố, tứ nón, bản quá độ

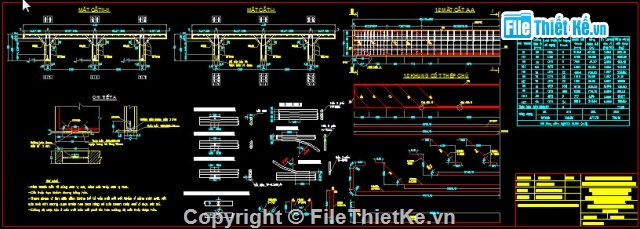

- Phần 4: Kết cấu phần trên bao gồm cấu tạo dầm dọc, dầm ngang, bản mặt cầu, lan can, khe co giãn
- Phần 5: Đường dầu cầu bao gồm trắc dọc, trắc ngang đường hai đầu cầu
- Phần 6: Biện pháp thi công bao gồm thi công mố, nhịp
