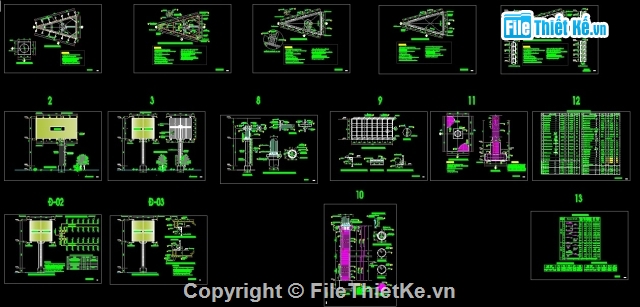

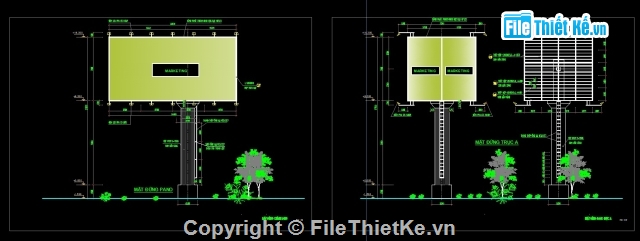

Panô 03 mặt có chiều cao 17,8m so với cos tự nhiên, kích thước 2 mặt panô chính 7mx14m, mặt phụ 7mx7,5m. Kết cấu móng, trụ bằng BTCT đá 1x2 Mác 250, kích thước móng 8x5x1,5m, chôn sâu 2,7m so với cos tự nhiên, kích thước trụ từ Cos ±0,00m đến Cos +9,30m đường kính D1550. Kết cấu hệ khung giàn pano bằng hệ kết cấu thép hàn cứng, sử dụng trụ thép ống D1200 dày 15mm liên kết với trụ BTCT D1550 bằng bu lông D32 dài 1,5m kết hợp mặt bích dày 25mm; hệ khung bằng thép hộp mạ kẽm 300x100x6mm liên kết với trụ thép ống D1200 dày 15mm thông qua các tay đòn thép ống D500 dày 15mm, hệ giàn pano bằng thép hộp mạ kẽm 120x60x2,5mm và 80x40x2,5mm. Lắp đặt hệ thống điện chiếu sáng 2 mặt chính của pano.
