Cấu tạo cọc khoan nhồi đường kính d=1500mm dài L=51000mm loại đặc biệt
Cốt thép dọc chủ thay đổi theo chiều dài cọc, phần đầu số lượng cốt chủ nhiều để đảm bảo chịu uốn, phần dưới số lượng cốt dọc chủ giảm bớt để tiết kiệm vật liệu
Bản vẽ gồm đầu đủ các chi tiết

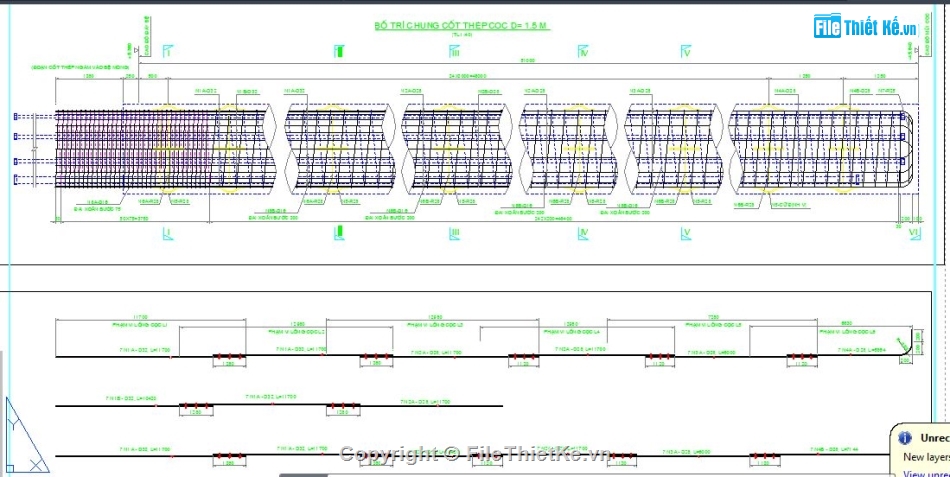

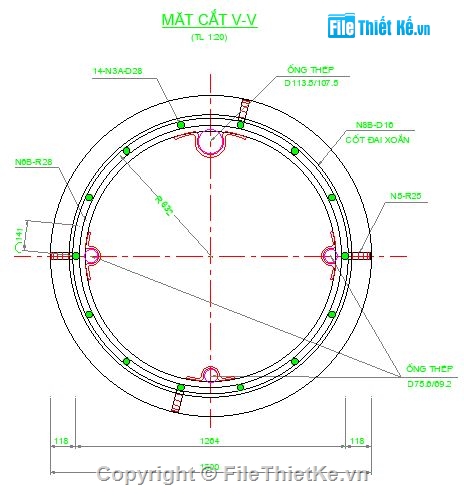

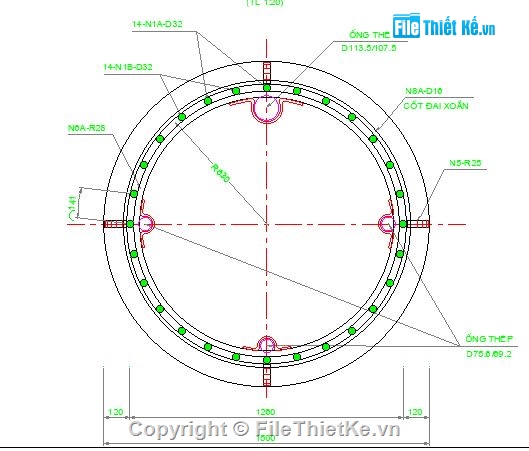

+ Cấu tạo lồng cốt thép các đoạn

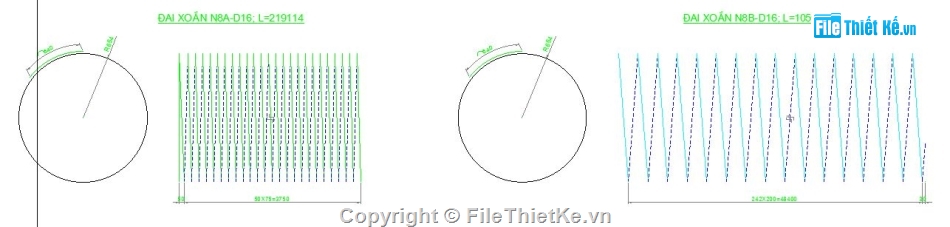

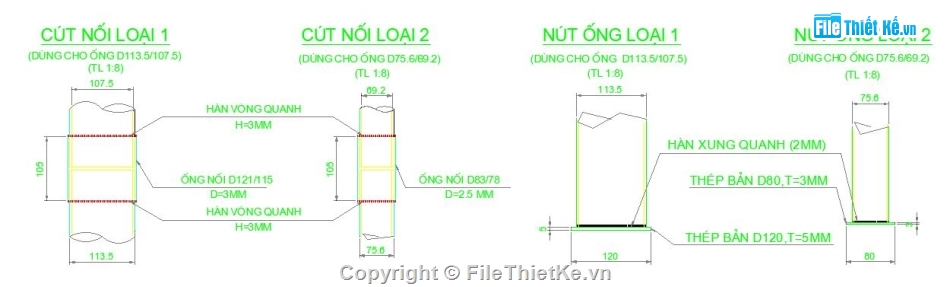

+ Cấu tạo các chi tiết nhi đai, mối nối ống, bịt ống....
+ Bảng khối lượng chi tiết
