Bản vẽ thiết kế nhà kho 1 tầng kích thước 10x23m.
Thông tin lưới trục:
- Trục dọc: 5.695x4
- Trục ngang: 4.89x2
- Cao độ gót kèo: +4.3m
- Cao độ đỉnh kèo: +5.75m
- Bước kèo: 9.78m
Phương án kết cấu
- Móng đơn BTCT
- Cột 2U160x64x5
- Vì kèo thép góc:
+ Cánh thượng: 2L63x63x6
+ Cánh hạ: 2L63x63x6
+ Thanh bụng: 2L50x50x5
- Hệ giằng bao chu vi: C150x50x20x3 (Tường bắn tôn)
- Hệ xà gồ mái: C120x50x20x2 (Mái bắn tôn)

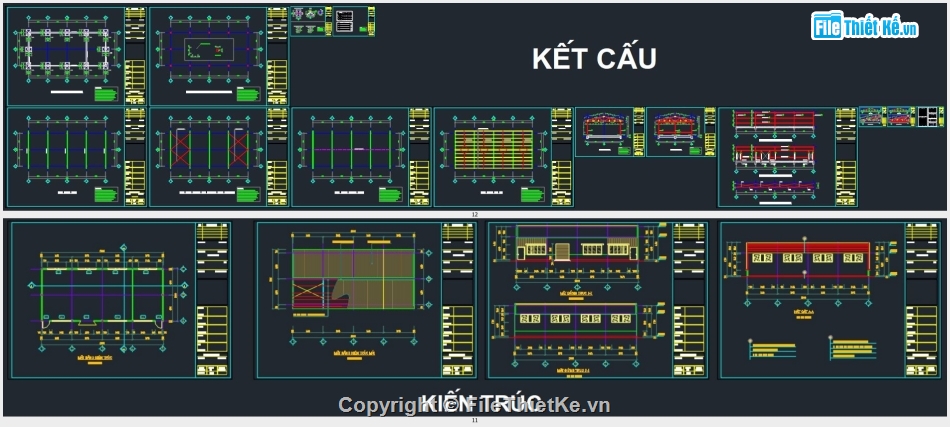

Hồ sơ bản vẽ bao gồm:
- Phương án kiến trúc: Các mặt bằng, mặt đứng, mặt cắt.
- Thiết kế kết cấu: Đầy đủ bản vẽ TKTC.
