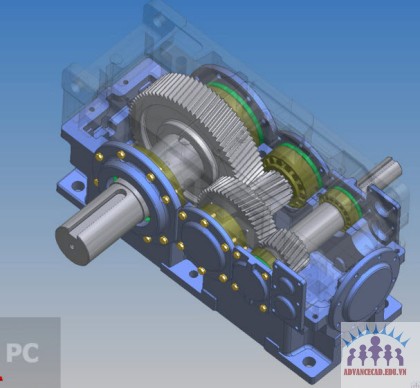

Thiết kế trục và bánh răng trên AutoCAD Mechanical

AutoCAD Mechanical cung cấp cho ta một công cụ để thiết kế các chi tiết    dạng tròn xoay đối xứng làShaft Generator. Với c ông cụ này ta có thể vẽ và hiệu chỉnh, sao chép và xóa  các đoạn trục, bánh răng, đồng thời chèn các chi tiết tiêu chuẩn  một cách nhanh chóng so với các công cụ vẽ thông thường.

Ngoài các đoạn trục như hỉnh trụ và côn, bạn có thể vẽ các đoạn trục vát phẳng, đoạn trục có ren. Báng răng và đoạn trục định hình. Ngoài ra bạn còn có thể vẽ đoạn trục bị cắt hoặc vẽ rãnh, góc lượn và vát mép.

Công cụ Shaft  Generator còn có thể tạo ra các hình chiếu  cạnh,hình cắt  của  trục  một cách tự động.Đồng  thời ta có thể chèn các chi tiết tiêu chuẩn như then,ổ trượt, ố lăn,vòng đệm,vòng chắn dầu,đai ốc hãm …

Video dưới đây sẽ hướng dẫn các bạn cách thiết kế trục và bánh răng trên AutoCAD Mechanical.Chúc các bạn thành công!
