CHIA SẺ KỸ THUẬT ĐAN SẮT ĐỔ MÁI 2 LỚP ĐÚNG TIÊU CHUẨN VÀ ĐƠN GIẢN



Trong việc chuẩn bị cho đổ mái thì không thể không sử dụng rộng rãi tới kỹ thuật đan sắt đổ mái 2 lớp, vậy làm sao để biết được kỹ thuật đúng? Kỹ thuật đan sắt đổ mái 2 lớp hay còn gọi là kỹ thuật xếp đặt sắt thép sàn hai lớp đây được xem là một kỹ thuật quan yếu trong xây dựng. Và đặc trưng đây cũng là khâu quan yếu giúp ngôi nhà của bạn đảm bảo độ vững chắc, song song tránh xảy ra những hiện tượng như lún sập do ngoại cảnh.



Đây cũng được xem là một quy trình yêu cầu sự chu đáo lúc thi công. Vì vậy, filethietke.vn sẽ giúp chúng ta một số lưu ý đối với kỹ thuật xếp đặt sắt thép sàn.



1. Vai trò của sàn sắt thép 2 lớp trong việc đổ mái



Kết cấu sắt thép sàn 2 lớp đóng góp vai trò vô cùng quan trọng đối với chất lượng các công trình. Quyết định đến khả năng chịu lực trực tiếp của công trình, ảnh hưởng chính đến tính ổn định chung. Hệ thống sàn thông thường được chúng ta làm bằng bê tông, bê tông thì có tính chịu nén tốt nhưng lại chịu kéo rất kém. Bởi vậy, sắt thép sàn hai lớp được đặt nằm trong lớp bê tông củng cố độ cứng của sàn sẽ giúp sàn tránh các hiện tượng nứt, gãy, sập gây nguy hiểm cho người sử dụng công trình.

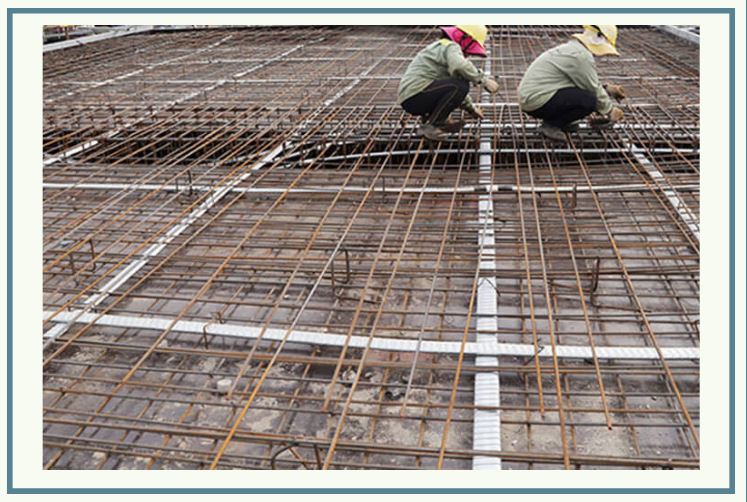

Hình ảnh sàn thép 2 lớp chuẩn



Bản thân kết cấu khung sắt thép sàn khi được bao bọc bằng bê tông cũng được bảo vệ tốt hơn rất nhiều trước các ảnh hưởng và tác động của môi trường. Kết cấu sắt thép sàn 2 lớp giúp tăng độ bền cho sàn nhà, chịu được nhiệt độ cao, chống cháy tốt. So với cấu kiện bê tông hoàn toàn thì kết cấu thép 2 lớp giúp sàn có khả năng chống thấm rất tốt. Với 2 lớp, kết cấu thép sàn có khả năng tạo hình kiến trúc, đáp ứng được những công trình có ý tưởng sáng tạo mới lạ, độc đáo.



2. Nên lựa chọn bố trí sắt thép sàn 1 lớp hay sắt thép sàn 2 lớp



Để lựa chọn giữa 2 cách bố trí sắt thép sàn 1 lớp hay sắt thép sàn 2 lớp, chúng ta cần phân tích nền đất và tải trọng công trình mà các chủ đầu tư sẽ chọn cấu tạo sắt thép sàn là một lớp hay hai lớp. Nếu chỉ xây một công trình nhà cấp 4 đơn giản thì chọn bố trí sắt thép sàn 1 lớp vẫn có thể chấp nhận được. Còn đối với các công trình cao hơn, tải trọng lớn hơn thì cần bố trí sắt thép sàn 2 lớp.



Hình ảnh sàn sắt thép 1 lớp



Sàn 2 lớp sắt thép sở hữu nhiều điểm ưu việt mà bê tông cốt thép không có. Đó là khả năng chịu lực lớn với độ tin cậy cao. Hơn nữa, trọng lượng nhẹ và vượt nhịp lớn. Kết cấu thép sàn có tính cơ động lớn trong vận chuyển và lắp dựng. Các công trình có tính công nghiệp hóa cao thì rất phù hợp bởi thời gian thi công nhanh.



3. Cấu tạo sắt thép sàn 2 lớp chuẩn cho một mẫu nhà



Cách bố trí này bao gồm 2 lớp sắt thép bên trong. Lớp trên sẽ chịu momen âm và lớp dưới chịu momen dương.



Các lớp sắt thép bên trên



Thép lớp trên chịu momen dương nhưng mang thép mũ chịu momen âm cắt tại 1/4L (cạnh ngắn). Đặt ở vị trí vuông góc thép mũ và nằm dưới thép mũ.



Cách bố trí này thường chỉ áp dụng cho những công trình nhỏ, eo hẹp về kinh phí, hơn nữa việc phải cắt thép sẽ gây khó khăn cho quá trình triển khai và thi công.

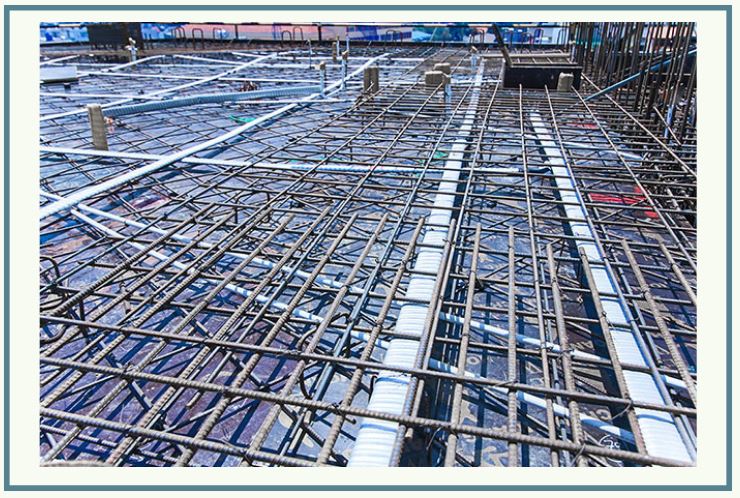

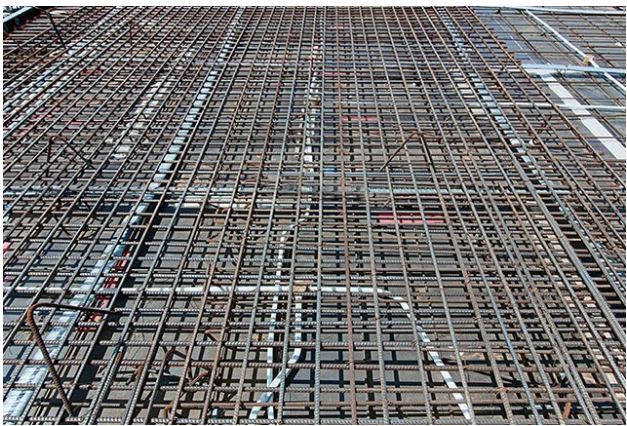

Hình ảnh sàn sắt thép 2 lớp



Các lớp sắt thép bên dưới



Thép lớp dưới chịu momen âm, với thép chịu lực được xếp đặt theo phương cạnh ngắn, thép phân bố vuông góc với thép chịu lực dọc theo phương còn lại (cạnh dài).



Sau lúc buộc xong thép lớp dưới, người ta tiến hành kê con kê và tạo lớp bê tông bảo vệ cho sàn. Giữa thép lớp trên và thép lớp dưới mang “chân chó” phân cách nhằm đảm bảo chiều cao làm việc của sàn.



Ko chỉ vậy mà cách xếp đặt trên thường tiêu dùng để vận dụng cho những công trình nhỏ, nhà dân hay hạn chế về tài chính. Trong quá trình thi công phải cắt sắt, điều này luôn gây khó khăn và mất khá nhiều thời kì trong tiến độ xây dựng.



Bởi vậy người ta đã nghĩ ra một cách để khắc phục tình trạng này đó chính là xếp đặt hai lớp sắt thép sàn chạy music music. Như vậy sẽ làm cho quá trình thi công dễ dàng và nhanh chóng hơn. Song song hạn chế tình trạng cắt sắt cũng như dễ kiểm soát khối lượng thi công.



4. Bản vẽ bố trí sắt thép sàn 2 lớp trong ngôi nhà của bạn



Bản vẽ bố trí sắt thép sàn hiểu đơn giản là bản vẽ biểu thị sự sắp xếp của lớp sàn thép của 1 công trình xây dựng. Mỗi bản vẽ sẽ hiển thị: diện tích sàn, mật độ thép trên 1m², độ dày của sàn thép, số lớp thép,… phù hợp với từng công trình cụ thể sao cho đảm bảo được độ bền và an toàn của công trình thi công.

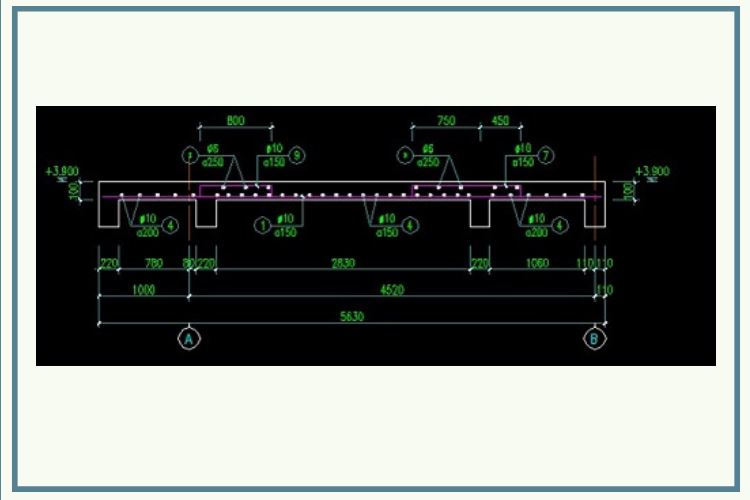

Hình ảnh bản vẽ bố trí sắt thép sàn 2 lớp



Bản vẽ bố trí thép sàn là tài liệu mẫu để thợ thi công dựa theo để tiến hành cũng như giúp cho gia chủ theo dõi tiến độ của công trình có đúng với bản vẽ ban đầu hay không.

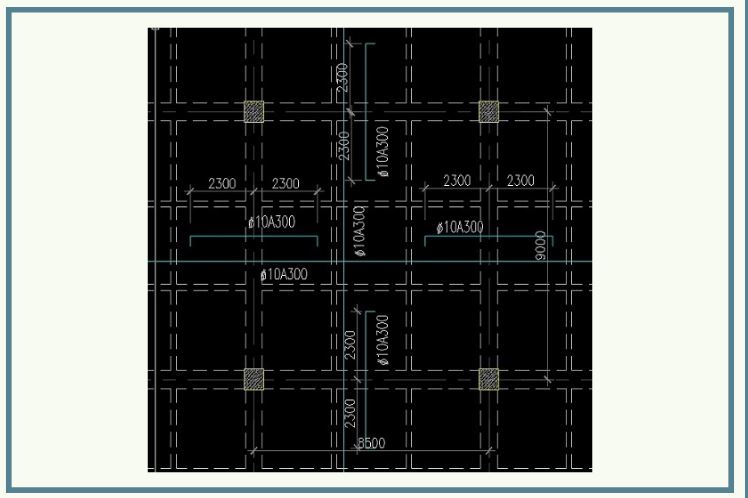

Hình ảnh bản vẽ bố trí sắt thép sàn 2 lớp



5. Cách bố trí sắt thép sàn 2 lớp chuẩn và hướng dẫn bố trí thép sàn 2 lớp



Cách bố trí sắt thép sàn 2 lớp



Giống với câu tạo của sàn sắt thép 2 lớp. Với kinh nghiệm nhiều năm thì thép sàn được bố trí 2 lớp đó là lớp dưới chịu mô men âm và lớp trên chịu mô men dương.



Hình ảnh bản vẽ bố trí sắt thép sàn 2 lớp





Đối với lớp thép bên dưới, thép chịu lực là thép được bố trí dọc theo phương cạnh ngắn, thép phân bố được bố sắp xếp sao cho vuông góc với thép chịu lực dọc theo phương cạnh dài.



Thép dưới sau khi buộc xong thì thực hiện kê con kê và setup một lớp bê tông để bảo vệ cho sàn. Cần chú ý đó là giữa 2 lớp sàn được phân cách nhau bằng “ chân chó” để đảm bảo chiều cao làm việc của sàn theo như dự tính.



Đối với thép trên, thép mũ chịu mô men âm cắt tại 1/4L (cạnh ngắn), thép có cấu tạo đặt vuông góc thép mũ và nằm dưới thép mũ.



Cần chú ý rằng cách bố trí trên thường áp dụng cho các công trình nhỏ lẻ nên việc cắt thép làm cho quá trình thực thi và triển khai khó khăn hơn. Thông thường, cách bố trí thép sàn 2 lớp là chạy song song, dễ thi công hơn và không phải cắt thép nhiều lần, do đó cũng giúp dễ kiểm soát khối lượng và thi công.



Hướng dẫn bố trí sắt thép sàn 2 lớp đạt chuẩn



Để có một bộ nền nhà cứng cáp và vững chãi thì chúng ta cần thực hiện bố trí thép sàn 2 lớp theo các bước sau:



Bước 1: Chuẩn bị một bản vẽ đúng tiêu chuẩn



Chúng ta cần một bản vẽ chuẩn đến từ các đơn vị có nhiều kinh nghiệm và kiến thức trong lĩnh vực này. Với kinh nghiệm nhiều năm trong thiết kế bản vẽ sắt thép sàn thường tập trung vào các nội dung: Diện tích, mật độ thép, độ dày và số lớp thép cần có,...



Bước 2: Chọn loại thép cho bản vẽ



Để tiết kiệm chi phí và để công trình có độ bền dài hạn thì khâu chọn thép không thể thiếu vì chất lượng của từng thanh thép, lớp thép ảnh hưởng trực tiếp đến chất lượng của nền nhà.



Nếu bạn là người có điều kiện thì nên đầu tư những loại sắt thép tốt nhất, nhưng ngược lại thì chúng ta có thể xem xét lại và đưa ra một mức chuẩn về sắt thép cho phù hợp.



Hình ảnh bản vẽ bố trí sắt thép sàn 2 lớp



Bước 3: Lên kế hoạch bố trí kết cấu phù hợp



Tùy thuộc vào địa hình, nơi xây dựng công trình mà chúng ta có một kết cấu bố trí sắt thép sao cho phù hợp. Hai kiểu bố trí thường thấy đó chính là kiểu 1 phương hoặc 2 phương. Để chọn được phương án phù hợp thì cũng phải cần đến những chuyên gia dày dặn kinh nghiệm.



Bước 4: Tiến hành bố trí sắt thép sàn 2 lớp



Cần tiến hành theo đúng tiến độ và tiêu chuẩn đã đề ra trong bản thiết kế mới có thể đảm bảo chất lượng công trình đạt ở mức cao nhất.



Hình ảnh bản vẽ bố trí sắt thép sàn 2 lớp



Bước 5: Kiểm soát chất lượng công trình



Phải gắt gao ngay từ những bước đầu tiên khi thực hiện để có được kết quả như mong đợi. Chính vì thế kiểm soát không thể thiếu trong thực thi công trình, việc kiểm soát từ chất lượng thép, quá trình thực hiện của công nhân phải được tiến hành xuyên suốt.



Hình ảnh bản vẽ bố trí sắt thép sàn 2 lớp



Cần kiểm tra hoặc thử nghiệm lên công trình để xem có trục gì hoặc sai sót trong thi công để còn đưa ra giải pháp kịp thời trước khi thực thi các kết cấu khác của dự án.



6. Nguyên tắc bố trí sắt thép sàn (2 phương án)



Phương án thi công bố trí sắt thép sàn phải được sự tư vấn của các kỹ sư chuyên ngành. Hơn nữa, tùy vào tính chất của từng công trình mà sẽ chọn cách đặt sắt thép sàn phù hợp nhất. Bởi vì với mục đích sử dụng, tải trọng của từng công trình khác nhau, việc bố trí sắt thép sàn 2 lớp sẽ dựa vào các chỉ số ở bảng giá trị nội lực của từng công trình.



Cách đặt sắt sàn hai lớp: cần lưu ý rằng lớp thép trên thì thép mũ sàn chịu mô men âm cắt tại cạnh ngắn. Nếu thép đặt vuông góc với thép mũ thì sẽ nằm dưới thép mũ và khi buộc xong cần tiến hành kê con kê để 2 lớp thép không dính vào nhau.



Hình ảnh bản vẽ bố trí sắt thép sàn 2 lớp



Có hai cách bố trí thép sàn như sau:



• Bố trí sắt thép sàn 1 phương: Là phương pháp sàn chịu uốn theo 1 phương cụ thể hoặc trong một số trường hợp đặc biệt thì có thể uống theo 2 phương nhưng độ uốn của 1 phương sẽ rất nhỏ so với phương còn lại. Theo cách bố trí này, có thể kê tường hoặc đổ liền khối cùng với dầm. Và với cách này thì các liên kết với dầm nhỏ hơn hoặc bằng 2 cạnh đối diện.



• Bố trí kết cấu sắt thép sàn 2 phương: Theo cách này, sẽ được uốn theo 2 phương với độ uốn lớn gần như nhau. Các liên kết với dầm sẽ lớn hơn hoặc bằng hai cạnh liền kề. Cách này còn được gọi là bố trí thép sàn 2 lớp so le.



7. Một số lưu ý trong kỹ thuật đan sắt đổ mái 2 lớp



Việc đan sắt móng trước khi đổ bê tông là rất quan trọng, sau đây xin nêu ra một số lưu ý bạn cần biết:



Cục Kê



Cục kê là cục bê tông có tác dụng hỗ trợ cố định thép sàn đúng vị trí. Khi đổ bê tông đảm bảo chiều dày lớp bê tông bảo vệ cốt thép. Kích thước cục kê trong công trình thông thường từ 15mm – 20mm – 25mm. Nhiều công trình không sử dụng cục kê chuẩn mà dùng đá kích thước 10x20mm để tiết kiệm chi phí.



Tuy nhiên khi đổ bê tông tác động dẫm lên cốt thép sẽ khiến viên đá bị lệch khỏi vị trí kê. Hậu quả khiến cốt thép bị rơi xuống sát lớp cốt-pha, không còn lớp bê tông bảo vệ hay lớp bảo vệ rất mỏng.

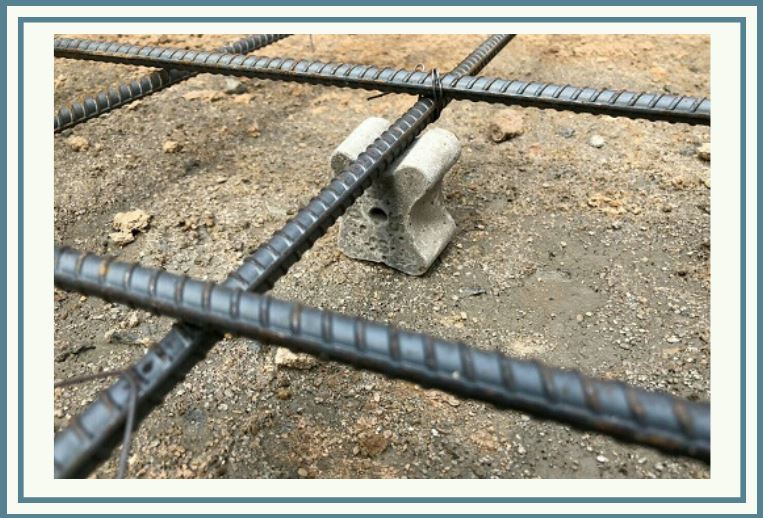

Cục kê trong việc đan sắt đổ mái 2 lớp



Để kiểm tra việc bố trí sắt thép sàn 2 lớp công trình của chúng ta có đúng thiết kế hay không thì các chủ đầu tư có thể dựa vào tổng độ cao khối bê tông cần đổ. Với sắt thép 1 lớp thì khối bê tông cần ở chính giữa, sắt thép sàn 2 lớp thì chiều dày lớp trên và lớp dưới cần bằng nhau.



Số lượng cục kê so với khoảng cách đan thép sàn tiêu chuẩn:

• Với Sàn/dầm : 4 – 5 cục/m2
• Với Cột/đà : 5 – 6 cục/m2
• Kích thước cục kê trong công trình thông thường từ 15mm – 20mm – 25mm



Sắt kê mũ (chân chó)



Đây là yếu tố tạo nên lớp bê tông bảo vệ của sắt mũ chụp theo đúng như thiết kế vào tạo nên khoảng ở giữa thép lớp trên và lớp dưới. Tuy nhiên, yếu tố này thường bị không để ý lúc thi công xây dựng. Trên thực tế, những công trình mang trọng tải nhỏ thiếu chân chó “mang vẻ” như không mang vấn đề gì. Tuy nhiên, đối với những công trình to thì đây lại là một yếu tố rất quan yếu không thể thiếu.

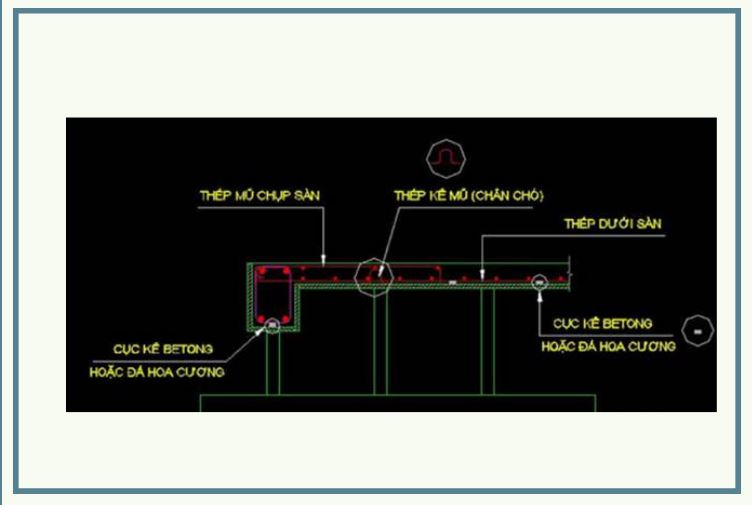

Sắt mũ kê trong việc đan sắt đổ mái 2 lớp



Việc không sử dụng “chân chó” sẽ giúp cho khoảng cách giữa lớp thép mũ và lớp thép dưới sát vào nhau. Khi ta đi lại dẫm lên nhiều sẽ khiến sàn bị nứt, võng sàn giống như chiếc chảo.



Kỹ thuật đan sắt đổ mái 2 lớp nhìn chung là phức tạp. Nó đòi hỏi người thi công phải mang tri thức lẫn kinh nghiệm xây dựng đặc trưng là vấn đề làm sắt đổ bê tông. Bởi vậy chúng ta cần nắm vững những lưu ý trong thiết kế bởi đây là quy trình quan yếu lúc xây dựng một công trình vững chắc và kiên cố.



Trên đây là một số hình ảnh thực tế về kĩ thuật đan sắt đổ mái 2 lớp. Mọi thao tác được đội ngũ nhân công thực hiện đảm bảo tuân thủ tuyệt đối bản vẽ kiến trúc và có sự giám sát của kỹ sư trưởng trực tiếp chỉ đạo tại công trường. Vì vậy đảm bảo được tính bền vững của kết cấu nhà, tính thẩm mỹ và tiến độ thực hiện.
