Combo bản vẽ thiết kế + biện pháp thi công cầu tạm đầy đủ, chi tiết tất cả hạng mục

[Mã file 83861]
  1 Đánh giá    Viết đánh giá
 1      295      0
Phí tải: 40 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
01-4-2021
Loại file
Full file
Dung lượng
7 MB

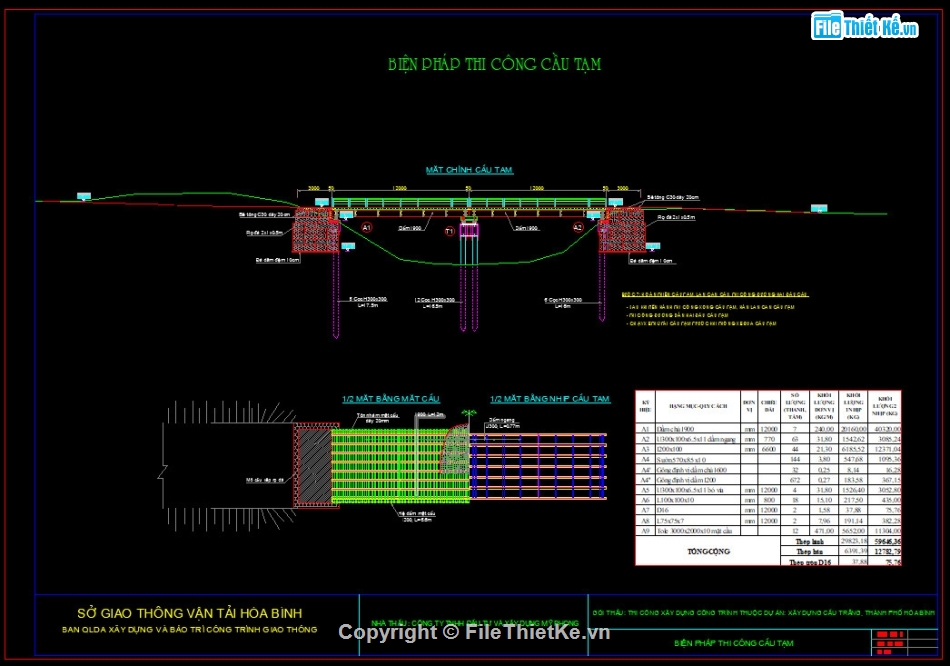

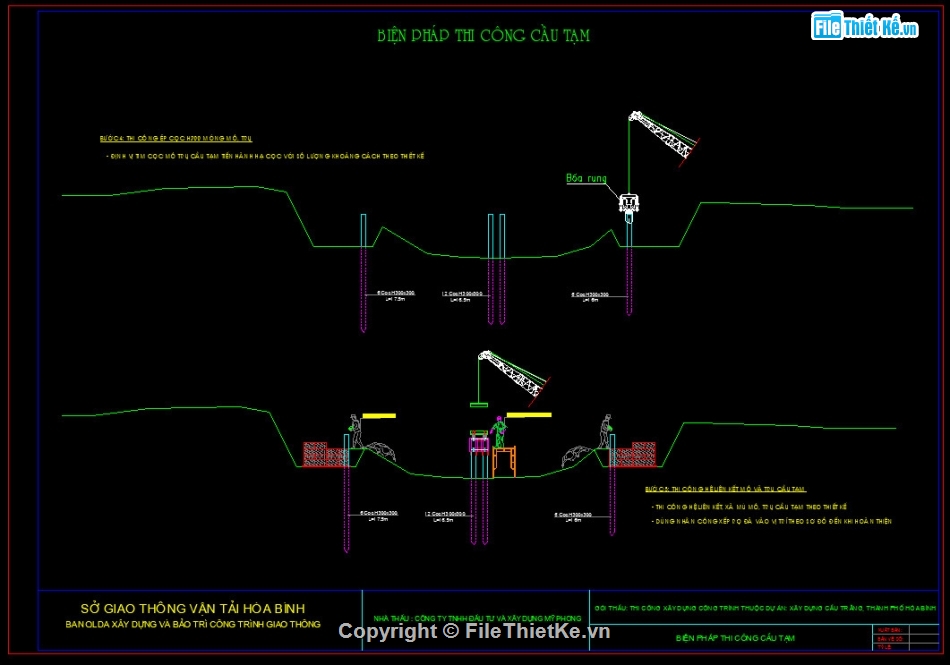

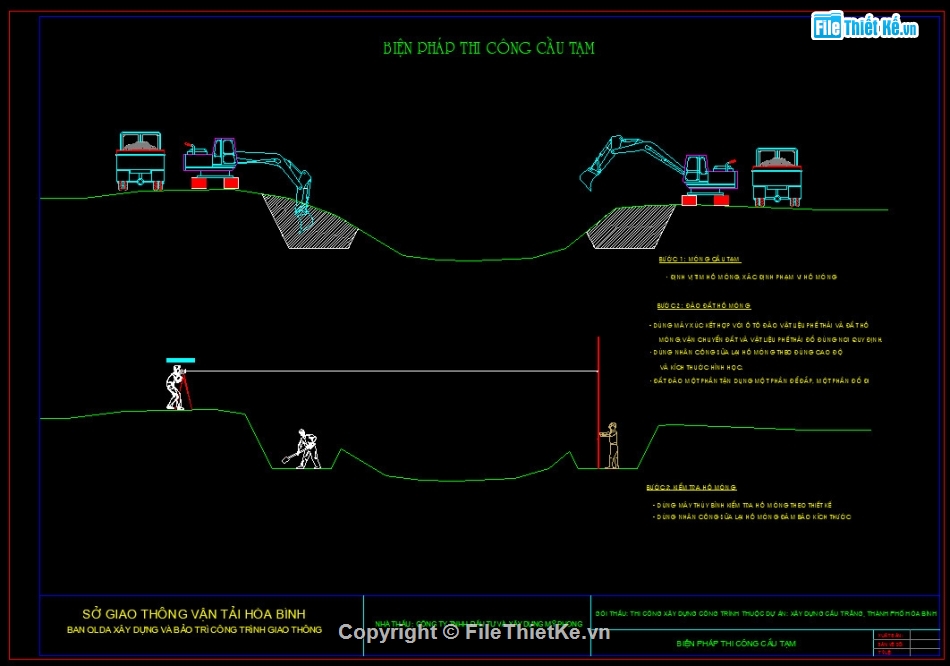

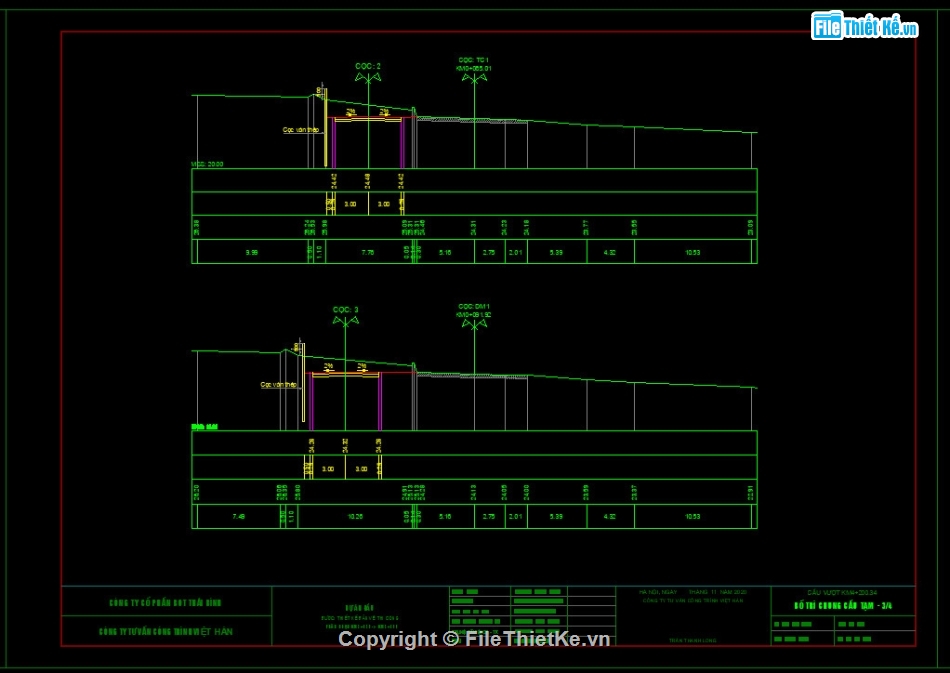

Bản vẽ thiết kế và bản vẽ biện pháp thi công cầu tạm phục vụ đảm bảo giao thông trong quá trình thi công gồm 2 nhịp giản đơn, sơ đồ: 2x12m, khổ cầu: B = 6.6m, bề rộng làn xe 6.0m


MÔ TẢ CHI TIẾT

Thuyết minh:

- Cầu tạm phục vụ đảm bảo giao thông trong quá trình thi công gồm 2 nhịp giản đơn, sơ đồ: 2x12m

* Quy mô xây dựng:

- Khổ cầu: K = 6.6m, bề rộng làn xe 6.0m

- Tải trọng thiết kế: 0.65HL93.

- Tần suất lũ thiết kế: H10%

* Kết cấu phần trên:-

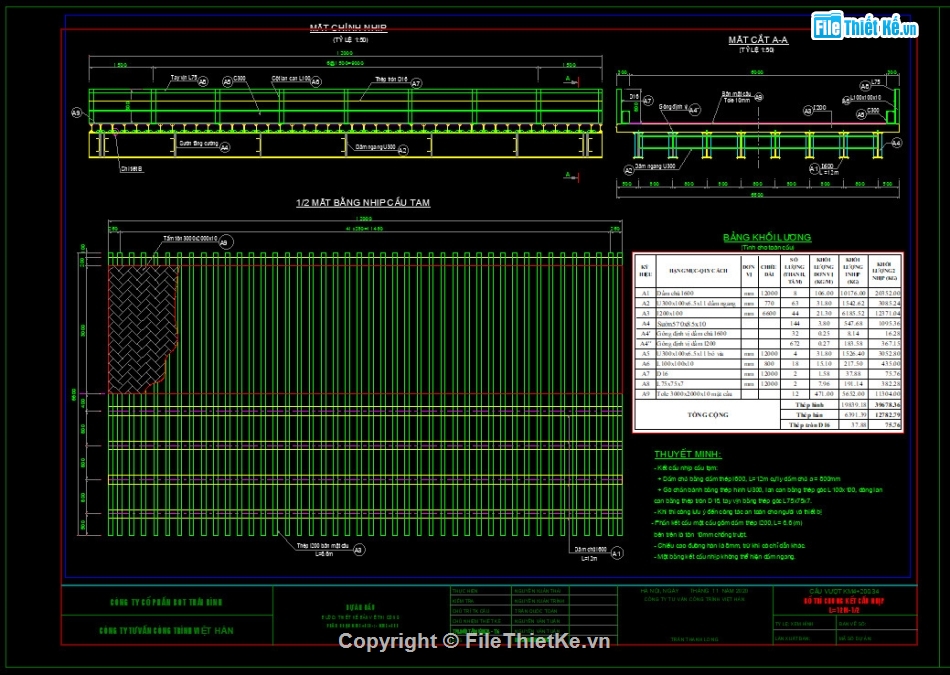

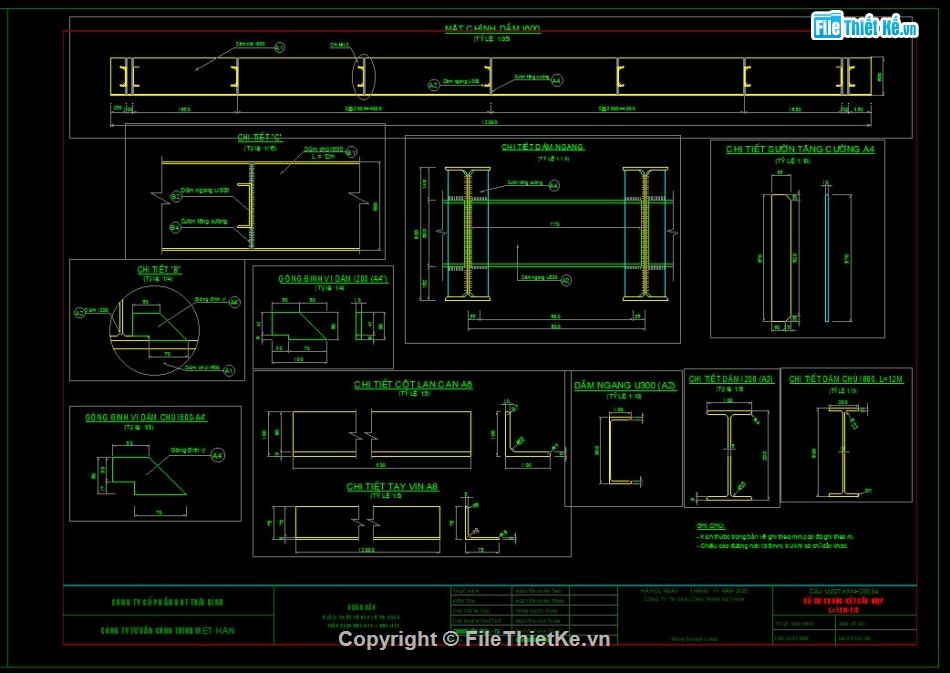

 Kết cấu nhịp 12m, dầm chủ thép hình I600, cự ly dầm chủ: 0.8m

 - Liên kết ngang thép U300 vào sườn tăng cường dầm chủ.

- Mặt cầu bằng I200 khoảng cách 280mm, phía trên lót tôn rằn dày 10mm tạo êm thuận

- Lan can bằng thép góc L100 x 100, dóng lan can bằng thép tròn D16, tay vịn bằng thép góc L 75 x 75.

* Kết cấu phần dưới:

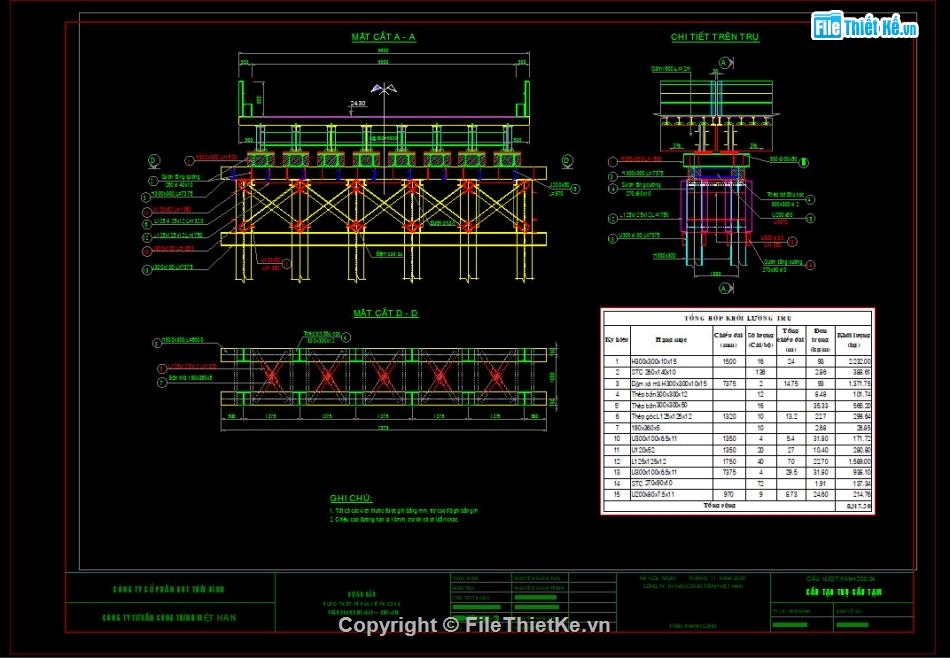

- Kết cấu trụ: Xà mũ bằng thép hình H300, đặt trên nền móng cọc thép hình H300

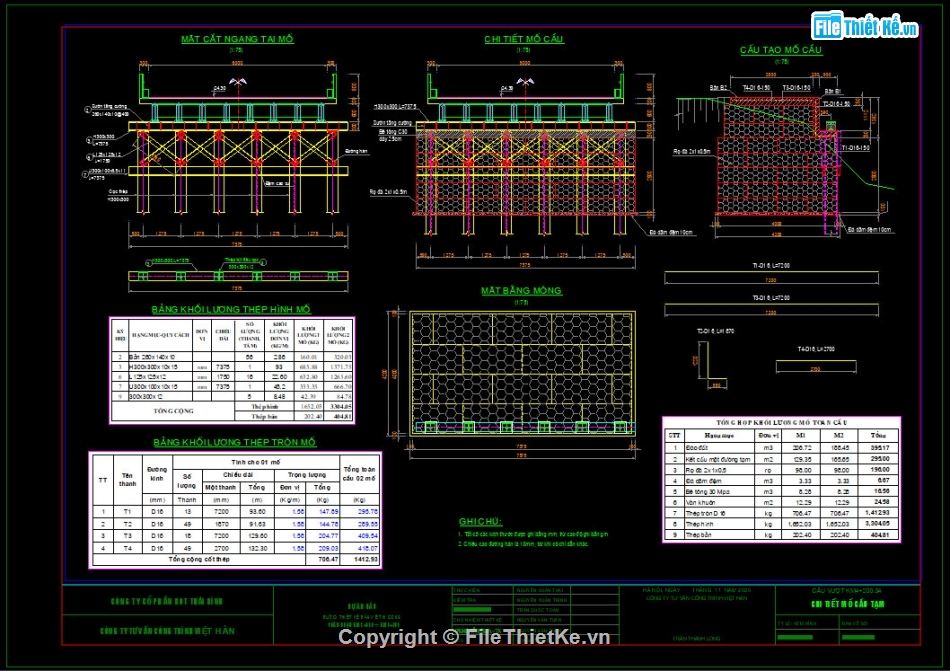

- Kết cấu mố: Mố bằng rọ đá, đặt trên nền móng cọc thép hình H300.

Thuyết minh:

- Cầu tạm phục vụ đảm bảo giao thông trong quá trình thi công gồm 2 nhịp giản đơn, sơ đồ: 2x12m

- Cầu tạm phục vụ đảm bảo giao thông trong quá trình thi công gồm 2 nhịp giản đơn, sơ đồ: 2x12m * Quy mô xây dựng:

- Khổ cầu: K = 6.6m, bề rộng làn xe 6.0m

- Tải trọng thiết kế: 0.65HL93.

- Tần suất lũ thiết kế: H10%

* Kết cấu phần trên:-

 Kết cấu nhịp 12m, dầm chủ thép hình I600, cự ly dầm chủ: 0.8m

 - Liên kết ngang thép U300 vào sườn tăng cường dầm chủ.

- Mặt cầu bằng I200 khoảng cách 280mm, phía trên lót tôn rằn dày 10mm tạo êm thuận

- Lan can bằng thép góc L100 x 100, dóng lan can bằng thép tròn D16, tay vịn bằng thép góc L 75 x 75.

* Kết cấu phần dưới:

- Kết cấu trụ: Xà mũ bằng thép hình H300, đặt trên nền móng cọc thép hình H300

- Kết cấu mố: Mố bằng rọ đá, đặt trên nền móng cọc thép hình H300.

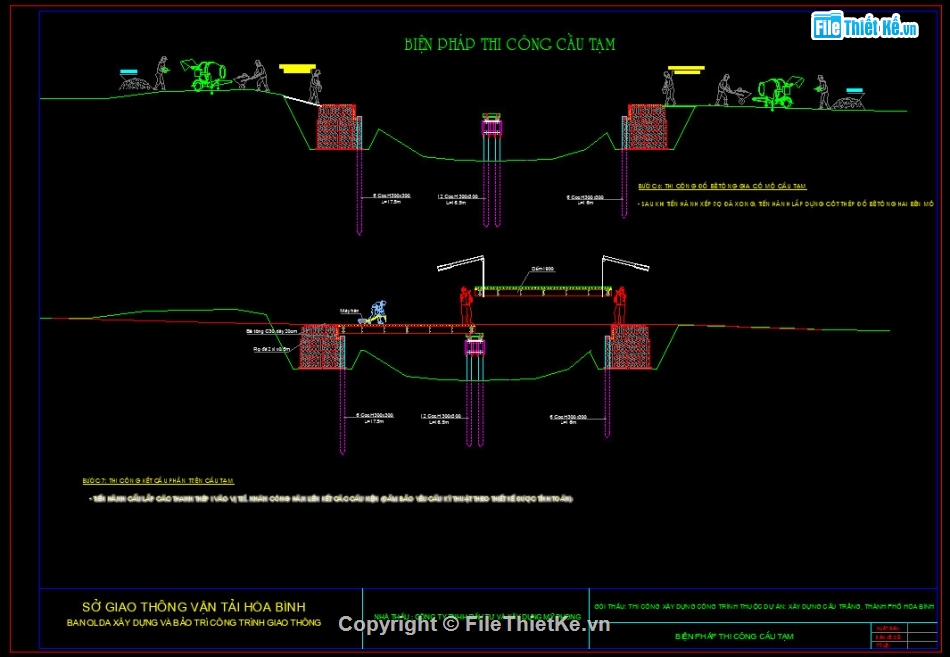

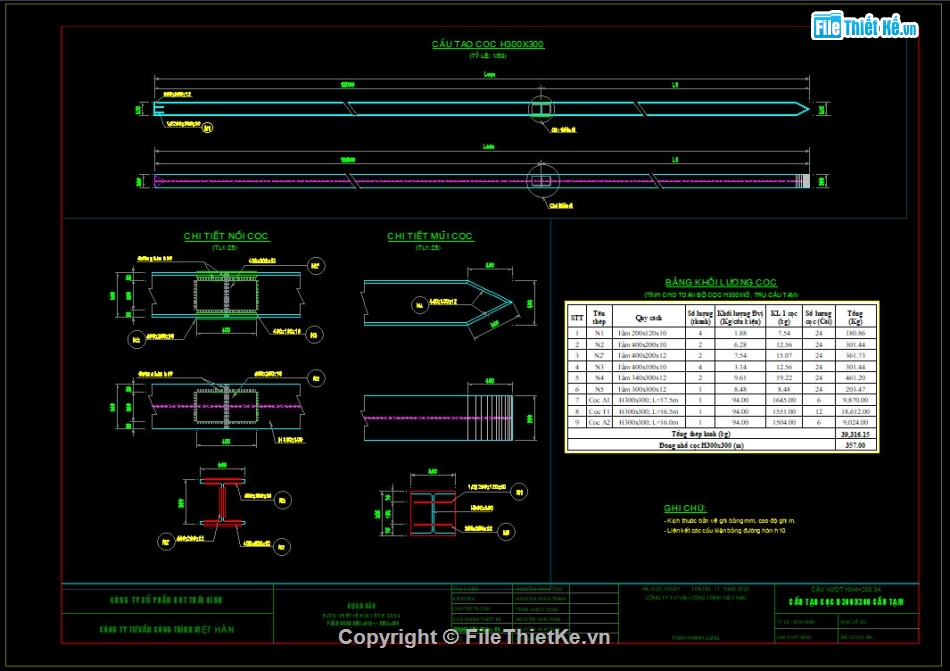

HÌNH ẢNH DEMO

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

cầu tạm,thi công cầu tạm,bản vẽ biện pháp,thiết kế cầu tạm

Nguồn: Filethietke.vn



LINK DOWNLOAD

Cầu tạm.rar [7 MB]
