Số liệu công trình
-
Công trình
Kích thước cột Lc x Bc = 55 x 40 cm
-
Tải trọng
Tổ hợp tải trọng tính toán tại chân cột
-
Nền đất
|
Lớp đất
|
Số hiệu
|
Chiều dày (m)
|
|
1
|
23
|
5.0
|
|
2
|
37
|
4.3
|
|
3
|
29
|
4.8
|
|
4
|
98
|
∞
|
-
YÊU CẦU
-
Xử lý các số liệu địa chất; đánh giá điều kiện xây dựng công trình.
-
Đề xuất phương án móng cọc đài thấp khả thi và chọn một phương án để thiết kế.
-
Thiết kế phương án móng đã chọn:
-
Thuyết minh tính toán khổ A4.
-
Bản vẽ khổ giấy 297 x 840 và đóng vào quyển thuyết minh, trên đó thể hiện:
-

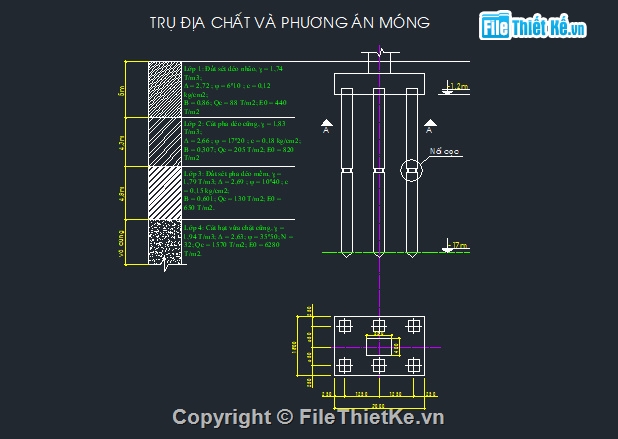

Trụ địa chất.
-

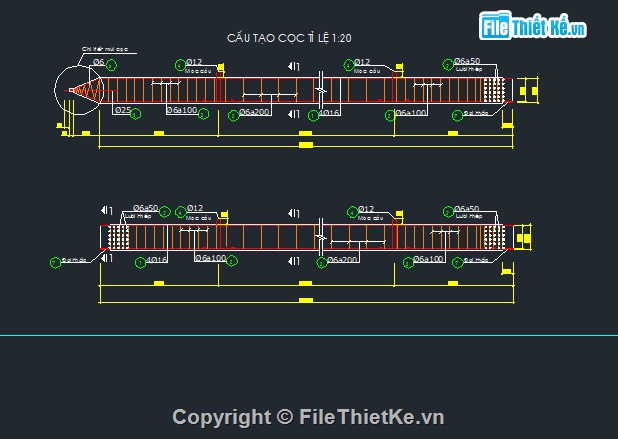

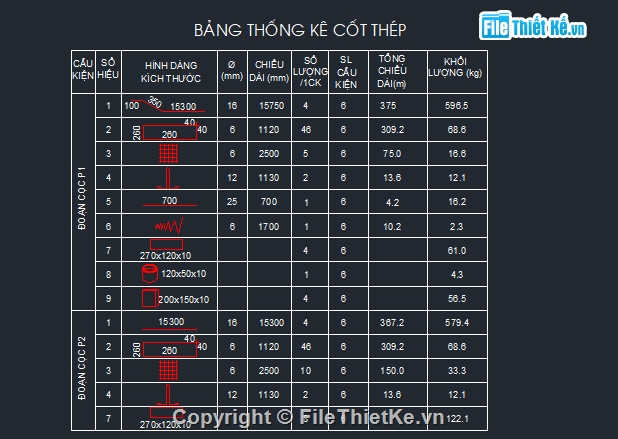

Chi tiết cấu tạo cọc (tỷ lệ 1/20 – 1/10), chi tiết đài cọc (tỷ lệ từ 1/50 – 1/30). Bảng thống kê cốt thép đài, thép cọc; các ghi chú cần thiết.
-
Các cao độ cơ bản.
-
Các giải pháp cấu tạo móng.
-
Thống kê vật liệu các móng.
-
Khung tên bản vẽ
