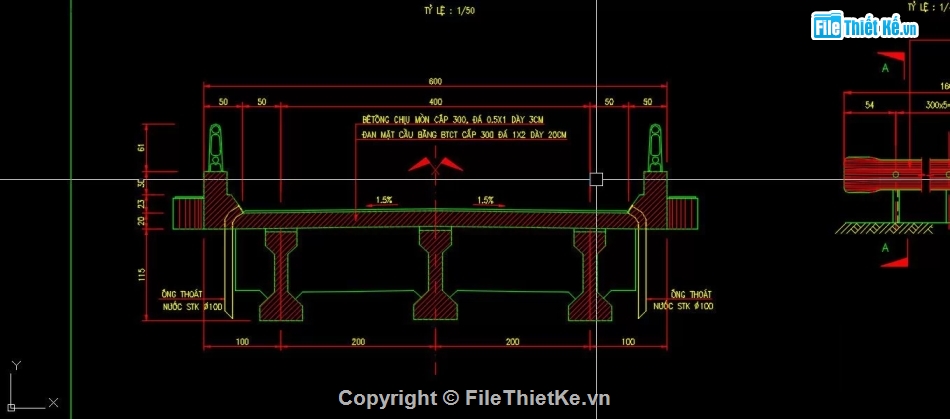

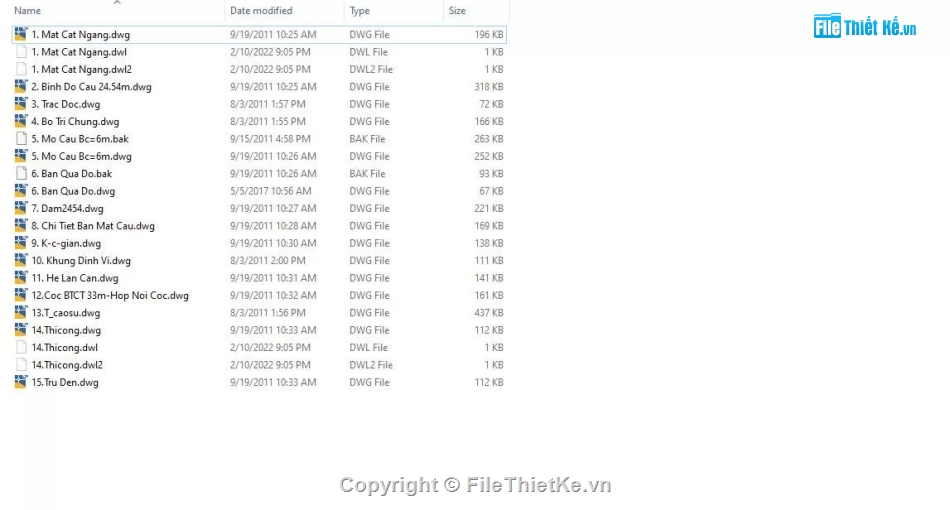

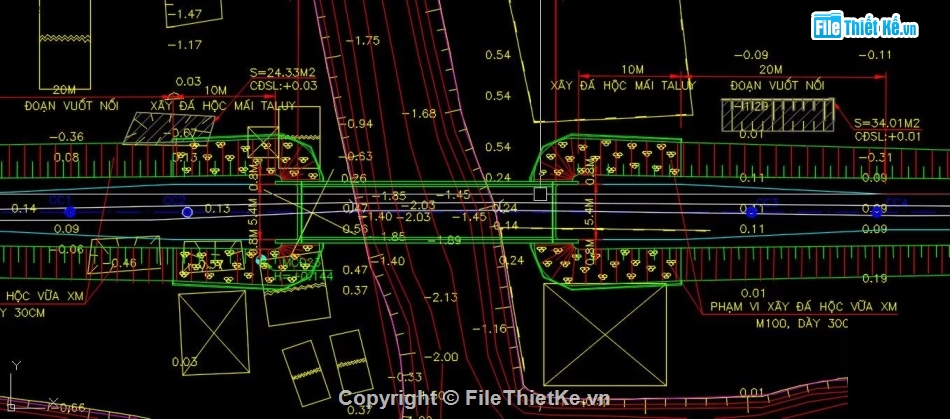

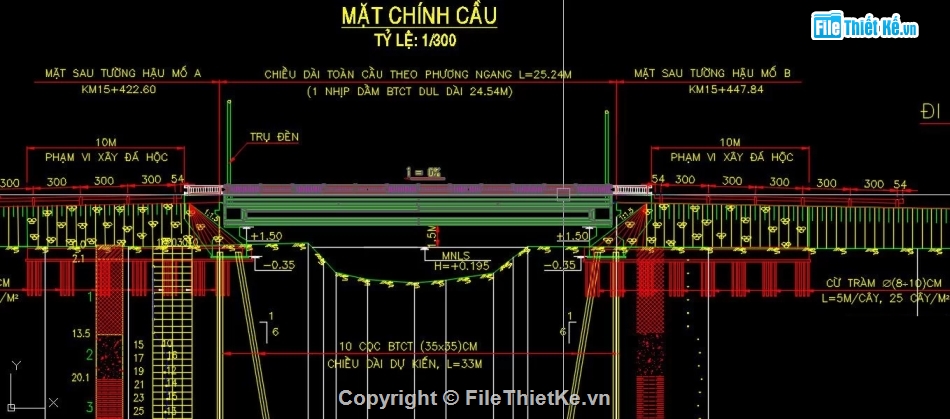

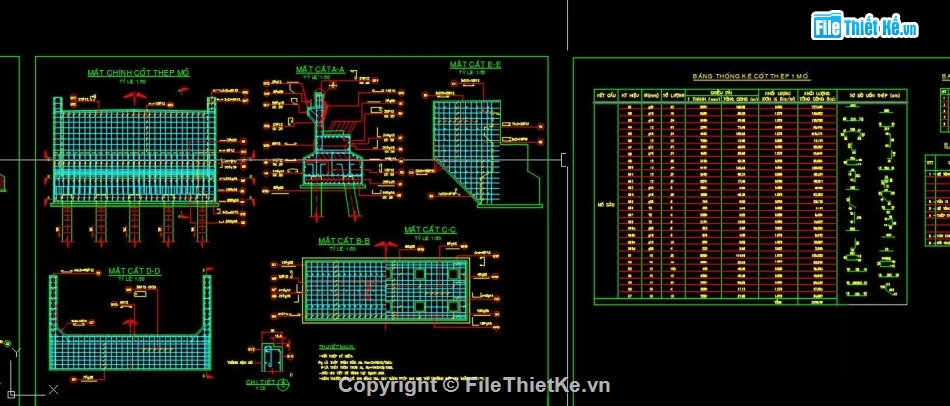

Bản vẽ cầu dầm giản đơn L=24.54m B=6m là bộ bản vẽ 1 công trình cầu thực tế. Cầu dạng dầm giản đơn 1 nhịp bằng dầm chữ I Cải tiến DUL căng trước L=24.54m cao H=1.14m. Cầu có bề rộng B=6m gồm phần xe chạy 4m, dải đi bộ 2 bên 2×0,5m và lan can cầu 2×0,5m. Cầu gồm 2 mố dạng mố chữ U, đặt trên hệ móng cọc đóng có cọc thẳng và nghiêng. Nội dung bộ bản vẽ bao gồm các bản vẽ cấu tạo chung cầu, cấu tạo và bố trí thép chi tiết các bộ phận.
Nguồn: Filethietke.vn
