Bản vẽ cầu dầm I 2 nhịp 24m khổ cầu 7m đầy đủ các hạng mục

[Mã file 7139]
  1 Đánh giá    Viết đánh giá
 0      2102      2
Phí tải: 40 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
14-12-2017
Loại file
Full file + Tài liệu
Dung lượng
3.92 MB
File đã kiểm thử
File đầy đủ và chi tiết
Có báo cáo, tài liệu

Filethietke.vn Gửi tới các bạn tập bản vẽ cầu dầm I 2 nhịp 24m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng


MÔ TẢ CHI TIẾT

Gửi tới các bạn tập bản vẽ cầu dầm I 2 nhịp 24m đầy đủ các hạng mục bản vẽ cấu tạo cầu và bảng tính khối lượng.

Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm  I 2 nhịp 24m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.

Tập bản vẽ được chia làm 7 phần:

1-Thuyết minh : Bao gồm thuyết minh cầu;

2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu... ;

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, trụ...;

4-Kết cấu phần trên: Bao gồm bố trí chung nhịp...;

5-Đường đầu cầu: Bao gồm trắc dọc, trắc ngang đường đầu cầu...;

6-Tổ chức thi công: Bao gồm tuyến xế, cầu tạm, thi công mố, nhịp...;

7-Khối lượng: Bao gồm bảng khối lượng toàn cầu;

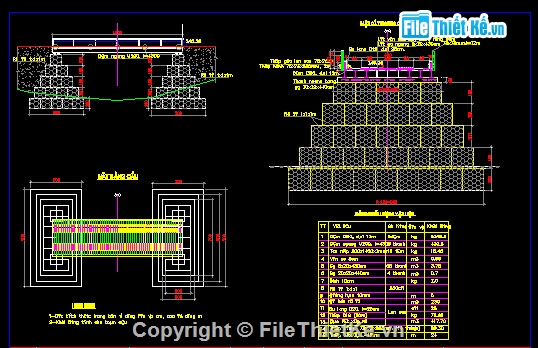

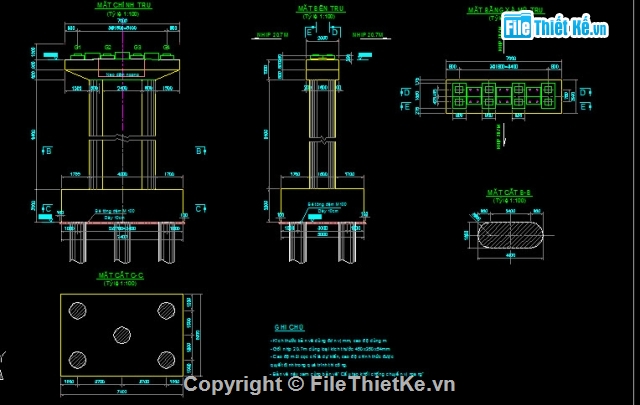

Dưới đây là một số hình ảnh trong tập bản vẽ cầu dầm I 2 nhịp 24m đầy đủ các hạng mục:
