Bản vẽ Cầu dầm bản rỗng DUL L=24m có 2 đơn nguyên Full

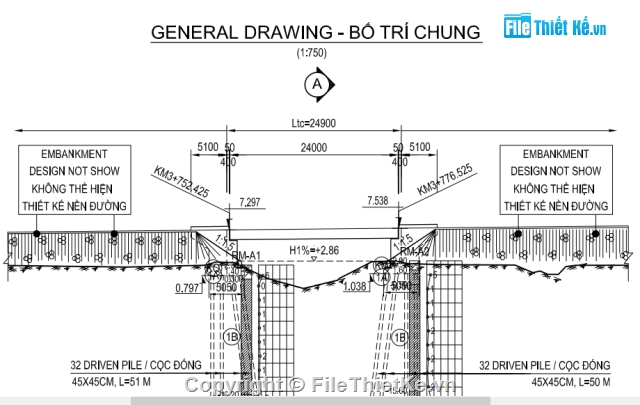

Chiều dài Cầu 24,9m gồm 1 nhịp 24m dầm bản BTCT DUL căng trước

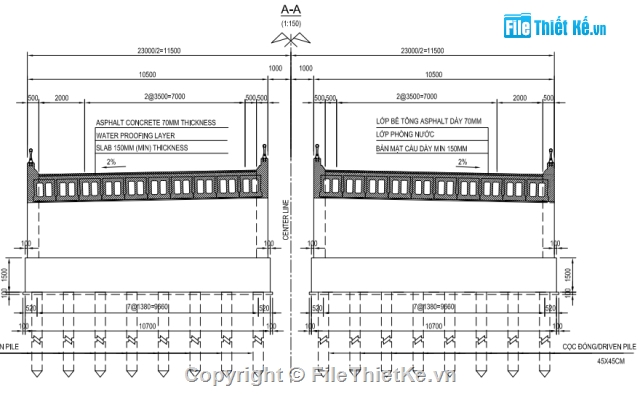

Cầu BTCT DUL khổ cầu 23m mỗi gồm 2 đơn nguyên mỗi bên 11,5m gồm 20 phiến dầm bản 24m

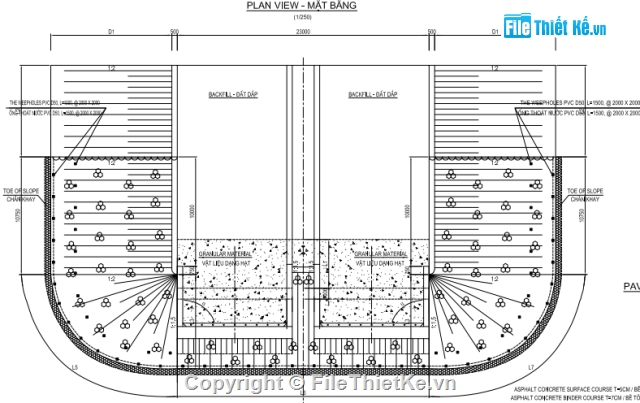

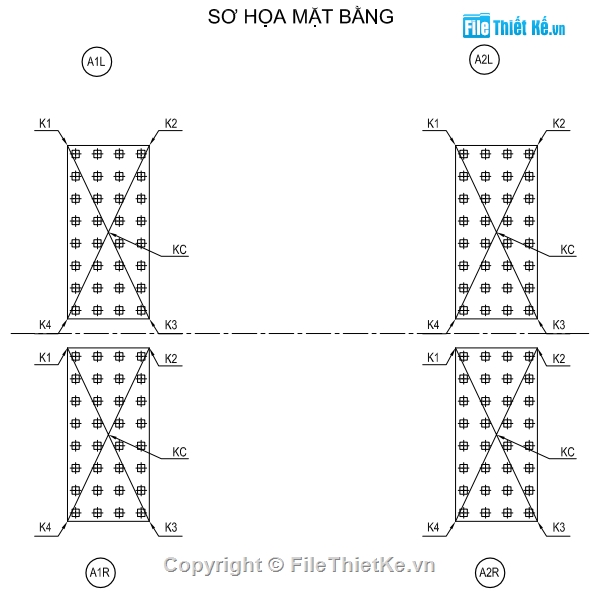

2 Mố U BTCT đặt trên nền móng cọc đóng 45x45

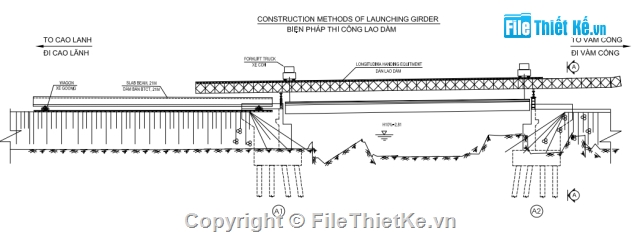

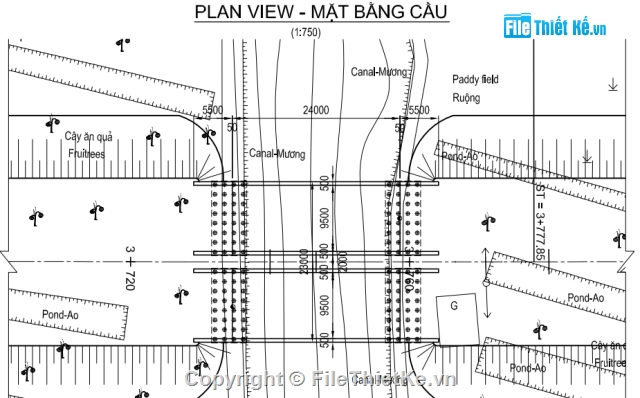

Bản vẽ chi tiết toàn bộ các bộ phận của cầu và bản vẽ thi công chỉ đạo các hạng mục
Cảm ợn các bạn đã quan tâm tới file do mình up lên trên hệ thống. Mình có úp khá nhiều các tài liệu, bản vẽ xây dựng tương tự như bản vẽ bạn đang xem:
+ Các bản vẽ các hạng mục, tổ chức thi công, hồ sơ các công trình cầu (Cad)
+ Các bản vẽ các hạng mục, tổ chức thi công, hồ sơ các công trình đường (Cad)
+ Các bản vẽ full về nhà phố, nhà dân, biệt thự, khu chung cư,nhà cao tầng, cả Autocad và Revit
+ Bản vẽ các cây xăng,..
+ Các bản vẽ một số nội dung khác
https://www.filethietke.vn/thanh-vien/ly-31005.htm
Rất vui lòng hỗ trợ các bạn trong quá trình thiết kế, thực hiện đồ án đặc biệt là chuyên nghành Cầu.
