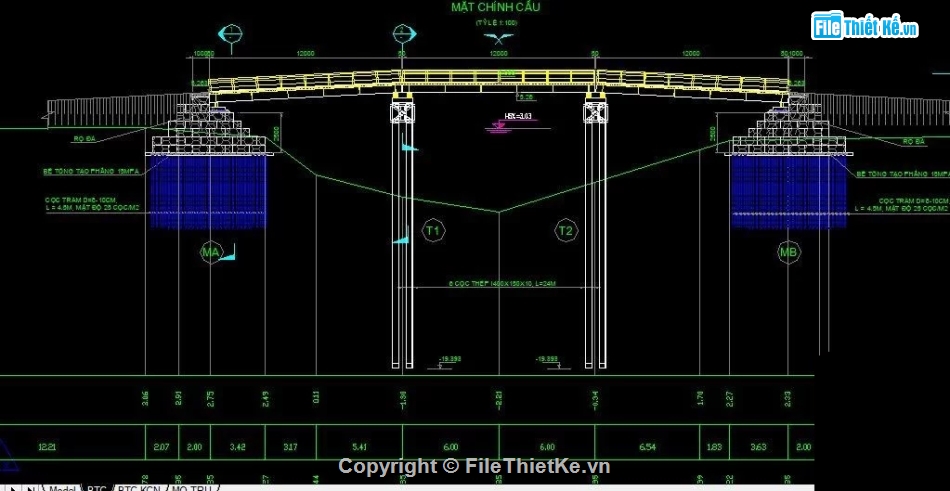

Cầu tạm bằng thép có bề rộng B = 4m, gồm 3 nhịp dầm giản đơn, mỗi nhịp dài 12m, tổng chiều dài cầu phù hợp với yêu cầu thi công trên địa hình có độ dốc.
Cầu được bố trí 2 mố bằng rọ đá ở hai đầu và 2 trụ giữa bằng cọc thép, đảm bảo khả năng chịu lực và ổn định trong suốt quá trình sử dụng.
Kết cấu nhịp được tạo thành từ 5 dầm chủ chữ I500, mỗi dầm dài 12m, bố trí theo phương ngang. Các dầm chủ được liên kết với nhau bằng dầm ngang C300, tạo thành một hệ khung chắc chắn.
Phần mặt cầu gồm các dầm bản I100 dài 4m, phía trên có thể bố trí thêm lớp bản thép hoặc mặt sàn tùy theo yêu cầu khai thác, đảm bảo khả năng chịu tải cho phương tiện thi công lưu thông.
