Gửi tới các bạn tập Bản vẽ cầu treo An Ngãi huyện Tân Kỳ, Nghệ An, 1 nhịp treo L=120m, Khổ cầu B=2+2x0.15m
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập Bản vẽ cầu treo An Ngãi huyện Tân Kỳ, Nghệ An, 1 nhịp treo L=120m, Khổ cầu B=2+2x0.15m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập bản vẽ được chia làm 7 phần:

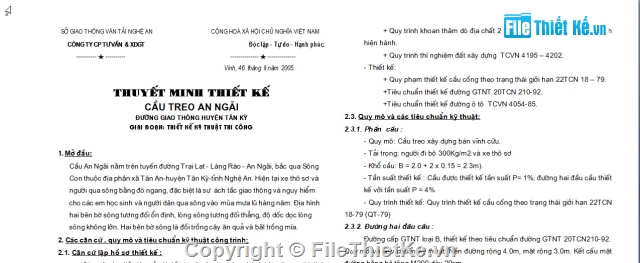

1-Thuyết minh : Bao gồm thuyết minh cầu;

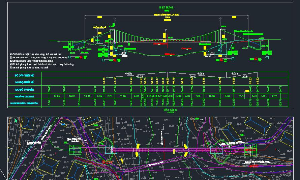

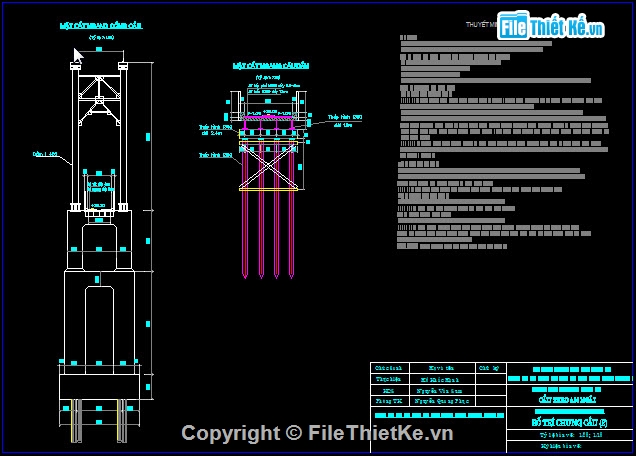

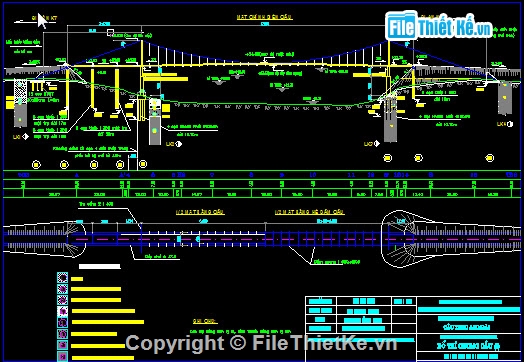

2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu... ;

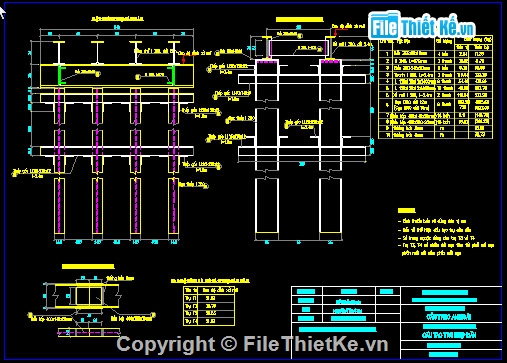

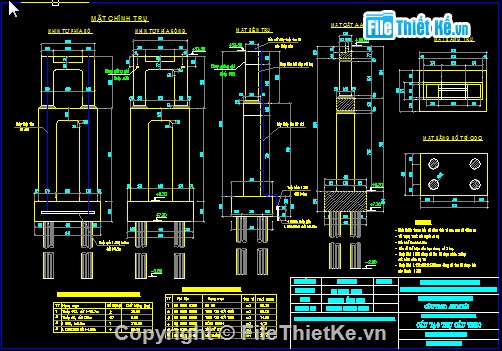

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, trụ tháp, bố trí cốt thép mố, trụ tháp, bản quá độ, cọc khoan nhồi D1m, tứ nón...;

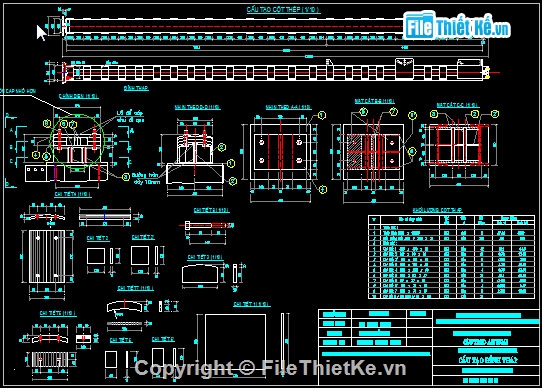

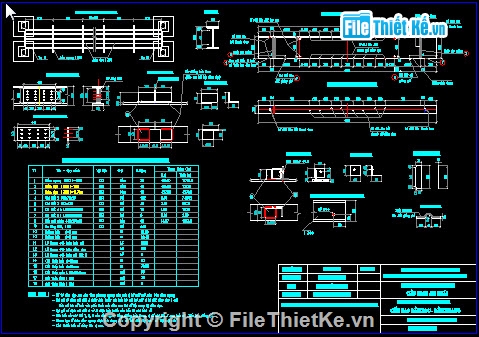

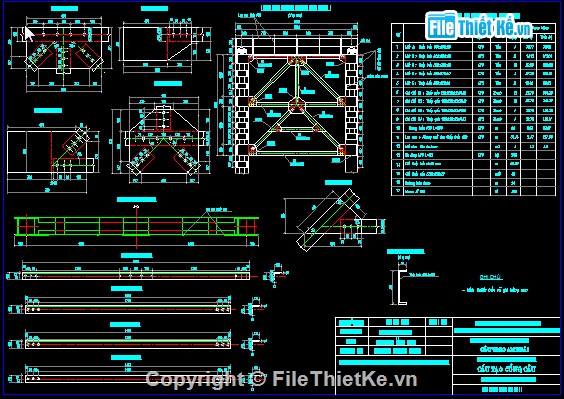

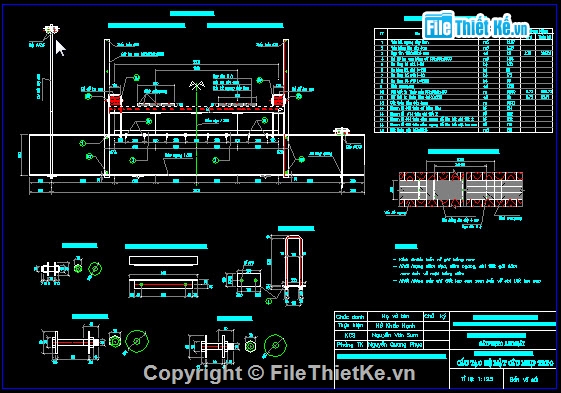

4-Kết cấu phần trên: Bao gồm cấu tạo dầm dọc, dầm ngang, cột tháp, dây đeo, hệ giằng gió, trụ tháp, mố neo, nhịp dẫn, lan can...;
5-Đường đầu cầu: Bao gồm trắc dọc, trắc ngang đường đầu cầu...;
6-Tổ chức thi công: Bao gồm mặt bằng công trường, thi công mố, trụ tháp, thi công nhịp...;

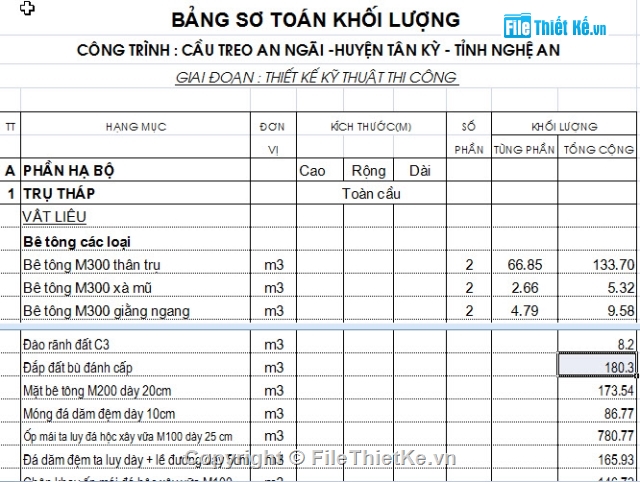

7-Khối lượng: Bao gồm bảng khối lượng toàn cầu
Nguồn: Filethietke.vn
