Bản vẽ cống hộp 2x5x5m

[Mã file 28711]
  1 Đánh giá    Viết đánh giá
 0      40      0
Phí tải: 50 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
04-12-2018
Loại file
Full file
Dung lượng
34.47 MB

Cống được thiết kế với quy mô khổ cống B=3.5m.Công trình cống được thiết kế với tuổi thọ: 50 năm.


MÔ TẢ CHI TIẾT

3.1.      Quy mô công trình

Tuyến đường đầu cống thiết kế với quy mô như sau:

-            Mặt cắt ngang: Đường hai đầu theo TCVN 10380:2014, đường loại B (miền núi), kích thước bề rộng Bnền = 4,0m; Bmặt= 3,0m; Lề đường 2x0,5m.

-          Kết cấu mặt đường:

Phạm vi 10m (hoặc <25m đoạn từ cầu vuốt về đường hiện tại) đường đầu cống được thiết kế mặt đường bằng BTXM, kết cấu áo đường theo thứ tự từ trên xuống như sau:

+             Lớp mặt BTXM 20MPa dày 18cm;

+             Lớp bê tông lót 8MPa dày 5cm;

+             Lớp móng bằng đá dăm tiêu chuẩn dày 10cm;

+             Nền đường lu lèn K95.

Các đoạn còn lại là đường đất.

4.1                  Giải pháp thiết kế cống

- Khẩu độ cống nx(BxH): 2x(5,0x5,0)m. Chiều rộng cống là 3,5m (cả gờ lan can);

- Cống hộp bằng BTCT 28Mpa dày 40cm; Móng cống bằng BTXM 8Mpa dày 10cm trên lớp đá dăm đầm chặt dày 10cm;

- Tường đầu, tường cánh, sân cống bằng BTCT 25Mpa cống đặt trên lớp BTXM 8Mpa dày 5cm;



HÌNH ẢNH DEMO

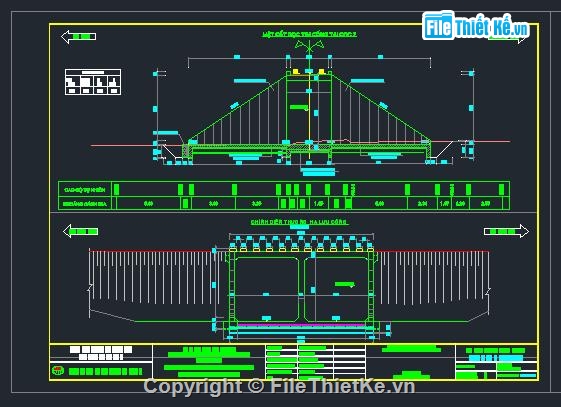

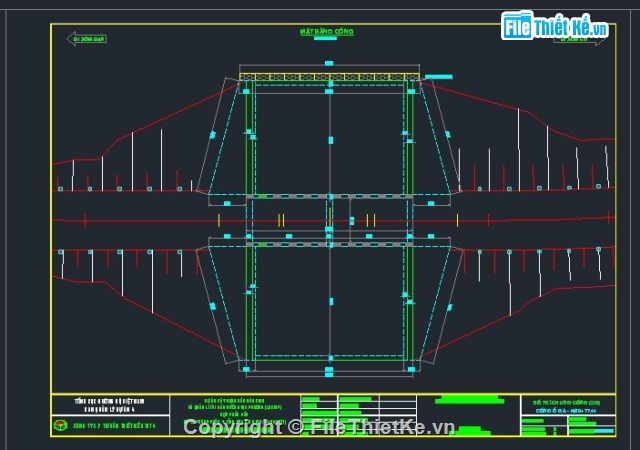

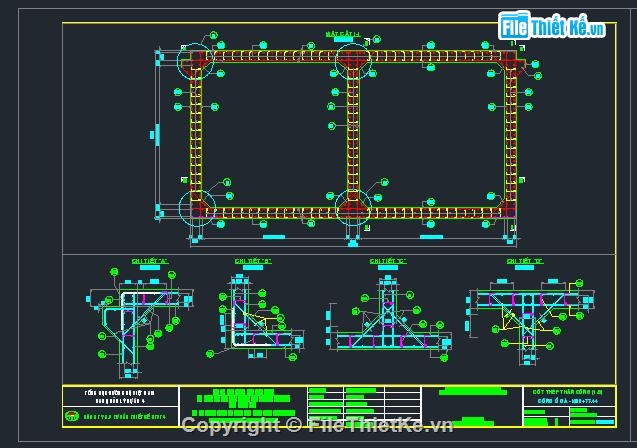

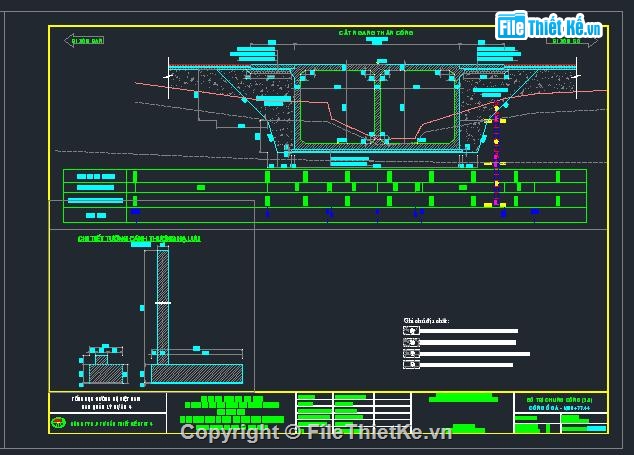

Bản vẽ cống hộp,cống hộp 2x5x5,cống hộp kép,cống hộp đôi

Bản vẽ cống hộp,cống hộp 2x5x5,cống hộp kép,cống hộp đôi

Bản vẽ cống hộp,cống hộp 2x5x5,cống hộp kép,cống hộp đôi

Bản vẽ cống hộp,cống hộp 2x5x5,cống hộp kép,cống hộp đôi

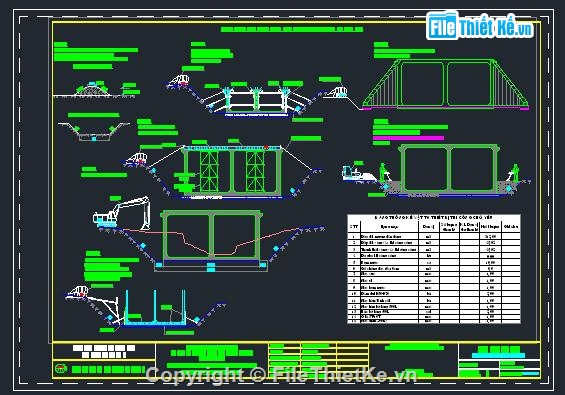

Bản vẽ cống hộp,cống hộp 2x5x5,cống hộp kép,cống hộp đôi

Nguồn: Filethietke.vn
