Bản vẽ cống hộp đôi 3x3m hình ảnh chi tiết cụ thể cho các bạn tham khảo

[Mã file 5368]
  1 Đánh giá    Viết đánh giá
 122      1946      5
Phí tải: Miễn phí
Danh mục
Thể loại
Nhóm file
Ngày đăng
28-3-2017
Loại file
Full file
Dung lượng
87.59 KB
File đã kiểm thử
File đầy đủ và chi tiết

Cống hộp bê tông 3mx3m được sản xuất trên dây chuyền công nghệ hiện đại - công nghệ rung lõi, sử dụng bê tông khô nên chất lượng luôn đảm bảo đạt tiêu chuẩn TCVN 9116:2012.


MÔ TẢ CHI TIẾT

Cống hộp bê tông 3mx3m được sản xuất trên dây chuyền công nghệ hiện đại - công nghệ rung lõi, sử dụng bê tông khô nên chất lượng luôn đảm bảo đạt tiêu chuẩn TCVN 9116:2012.

1.    Kích thước cống 3000x3000

Có kích thước trong:
-          Rộng: 3000 mm
-          Cao: 3000mm
-          Chiều dài: Không cố định nhưng thông thường 1500mm (1,5m) 1200 (1,2m) hoặc 1000 (1m)

2.     Chiều dày cống hộp 3000x3000:

Thông thường tuân theo tiêu chuẩn TCVN 9116:2012 là 300mm (30cm)

3.     Thành phần vật liệu cống hộp 3000x3000

Cấu tạo lên sản phẩm: Xi măng PCB40 đạt tiêu chuẩn hoặc xi bền Sun phat,Thép đạt tiêu chuẩn hoặc thép kéo nguội cường độ cao theo yêu cầu thiết kế, đá đạt tiêu chuẩn thiết kế, cát vàng đạt tiêu chuẩn thiết kế, nước và các phụ gia khác của bê tông

4.     Tải trọng cống hộp 3000x3000:

-          Tải trọng HL-93 ( cống chịu tải trong tương đương với tải trọng TC, tải trọng H30-HB60)
-          Tải trọng VH (cống không chịu tải, thường lắp trên vỉa hè, tải trọng tương đương tải T, H10)

5.     Giá bán cống hộp 3000x3000

6.     Thiết kế cống hộp 3000x3000

Chi tiết tham khảo tại
-          Danh mục cống hộp bê tông cốt thép
-          Báo giá cống hộp bê tông cốt thép đúc sẵn



HÌNH ẢNH DEMO

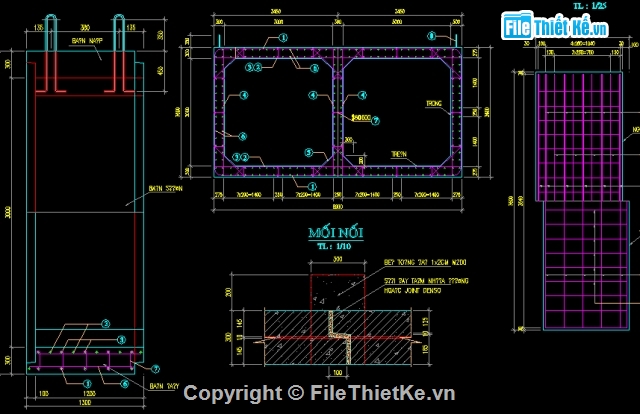

Bản vẽ chi tiết,cống đôi,cống hộp 3x3m

Nguồn: Filethietke.vn
