Bản vẽ kỹ thuật chi tiết bánh xe

[Mã file 5269]
  1 Đánh giá    Viết đánh giá
 96      1556      11
Phí tải: Miễn phí
Danh mục
Thể loại
Nhóm file
Ngày đăng
23-3-2017
Loại file
Full file
Dung lượng
26.37 KB
File đã kiểm thử
File đầy đủ và chi tiết

Bản vẽ kỹ thuật chi tiết bánh xe hình ảnh cụ thể chi tiết cho các bạn tham khảo Hình chiếu chính không nhất thiết phải là hình chiếu thẳng góc, mà trên đó người ta kết hợp với loại hình biểu diễn theo quy ước khác như hình cắt riêng phần, hình cắt kết hợp hình chiếu, hình cắt toàn phần.


MÔ TẢ CHI TIẾT

Với chi tiết máy, hình biểu diễn thu được theo phương pháp chiếu chính thường là phương chiếu từ trước – hình chiếu đúng – là hình chiếu chính của chi tiết máy, và theo hình biểu diễn này, ta thấy được đặc trưng bên ngoài về hình dạng và đồng thời phản ánh được vị trí của chi tiết trong cơ cấu hoặc ghi gá đặt gia công.

Hình chiếu chính không nhất thiết phải là hình chiếu thẳng góc, mà trên đó người ta kết hợp với loại hình biểu diễn theo quy ước khác như hình cắt riêng phần, hình cắt kết hợp hình chiếu, hình cắt toàn phần.





HÌNH ẢNH DEMO

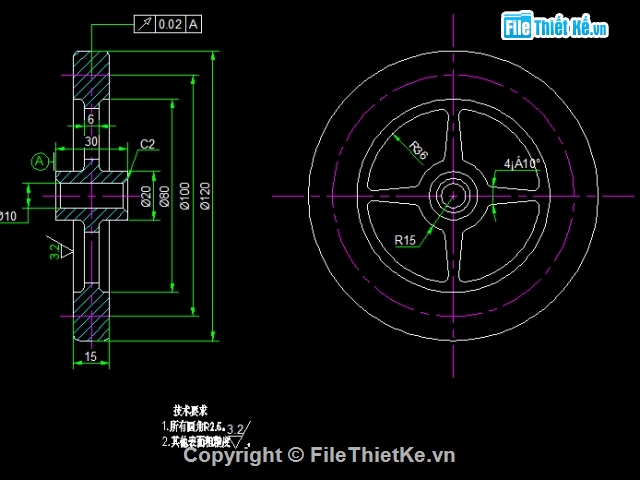

chi tiết bánh xe,cad bánh xe,kỹ thuật

Nguồn: Filethietke.vn



LINK DOWNLOAD

[filethietke.vn]bánh xe.rar [26.37 KB]
