Bản vẽ bao gồm các phần:

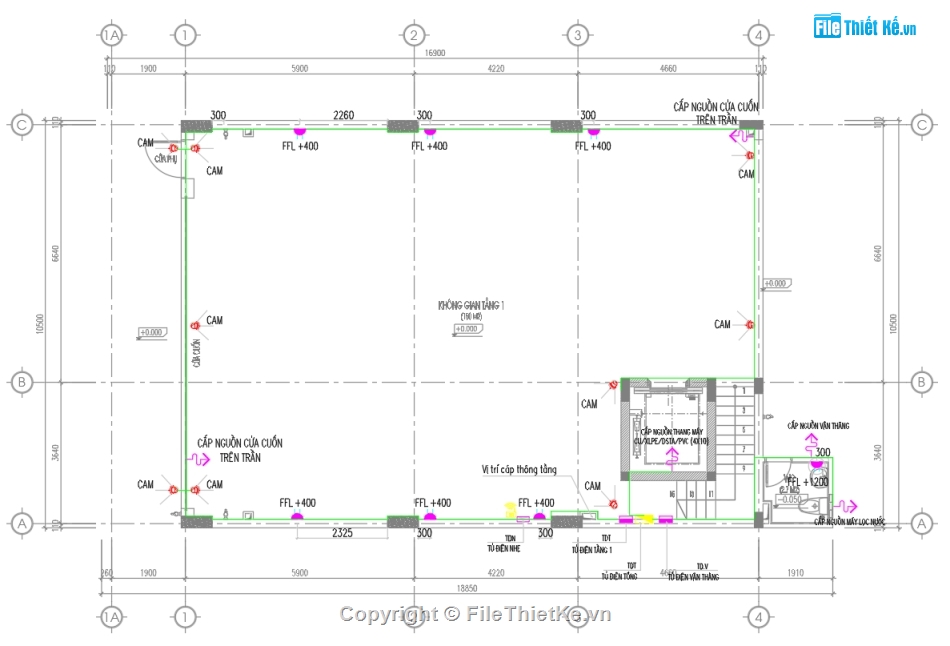

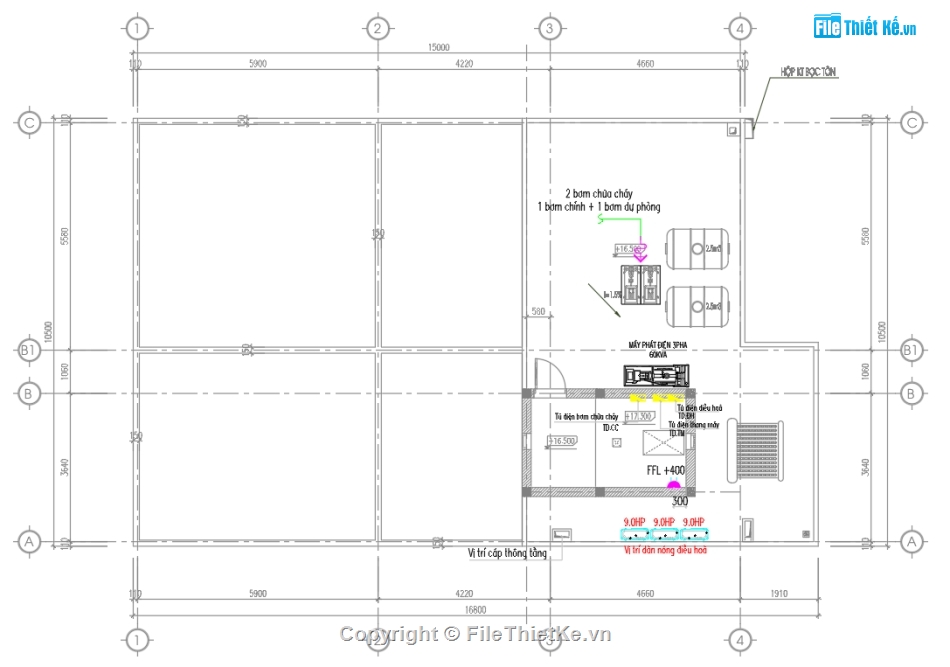

Mặt bằng cấp điện ổ cắm nguồn, máy phát điện, máy bơm chữa cháy

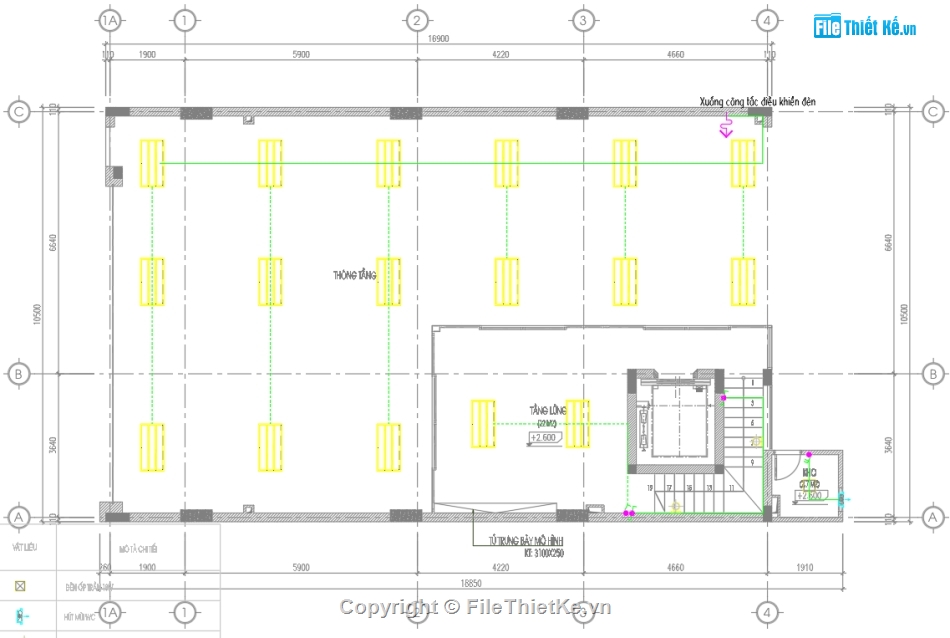

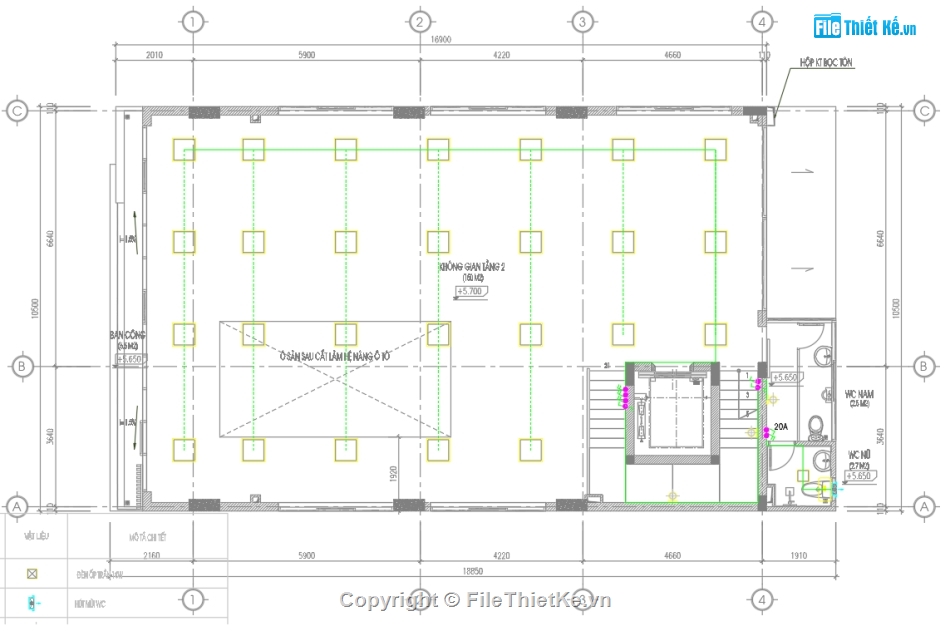

Mặt bằng chiếu sáng trần đèn + chiếu sáng công tắc

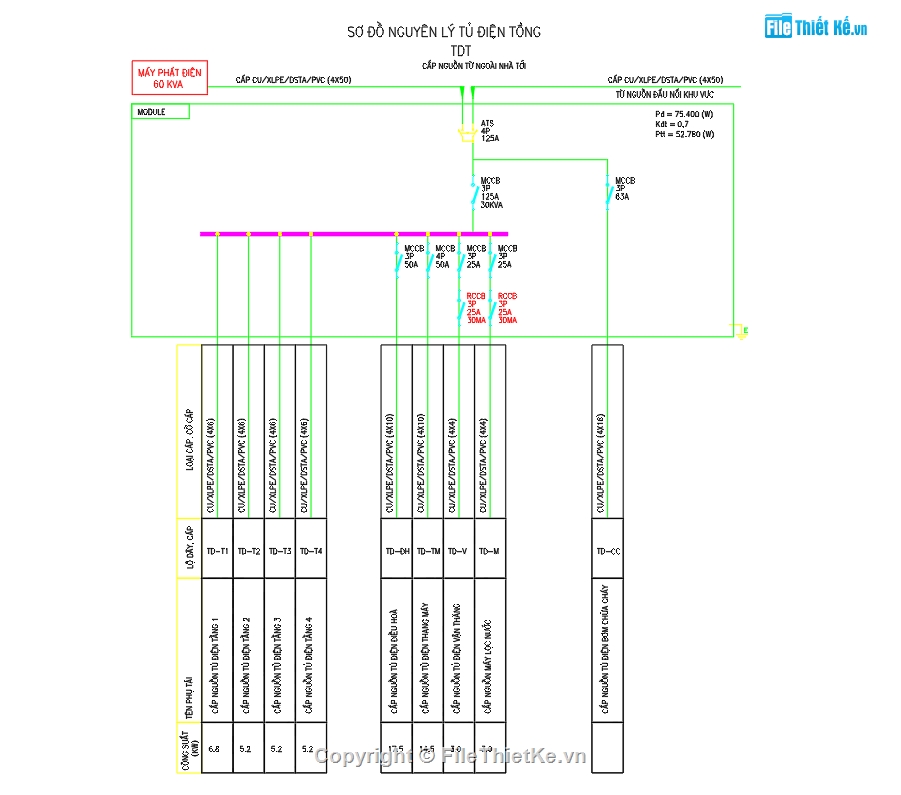

Sơ đồ nguyên lý cấp điện tủ điện tổng và tủ điện các tầng
Cấp nguồn điều hoà tủ điện chính
Cấp nguồn điện nhẹ - internet camera

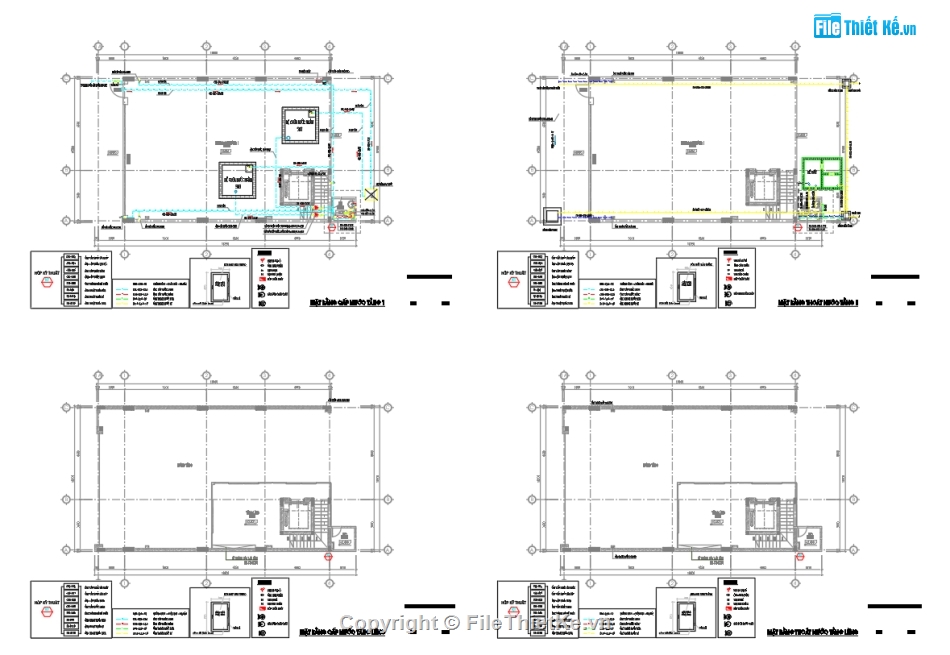

Mặt bằng cấp nước (Tổng thể + chi tiết) có cấp nước bể ngầm cho PCCC
Mặt bằng thoát nước thải (Tổng thể + chi tiết)
Mặt bằng chi tiết WC thiết bị vệ sinh

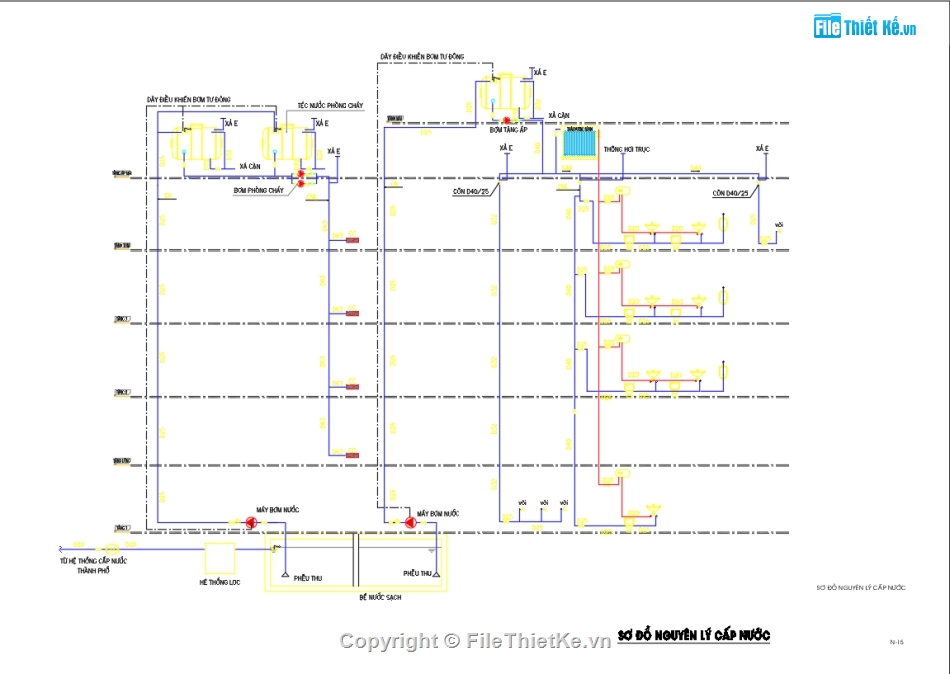

Sơ đồ nguyên lý cấp nước - nóng và lạnh
Cấp nước phòng cháy chữa cháy đến tủ chữa cháy các tầng

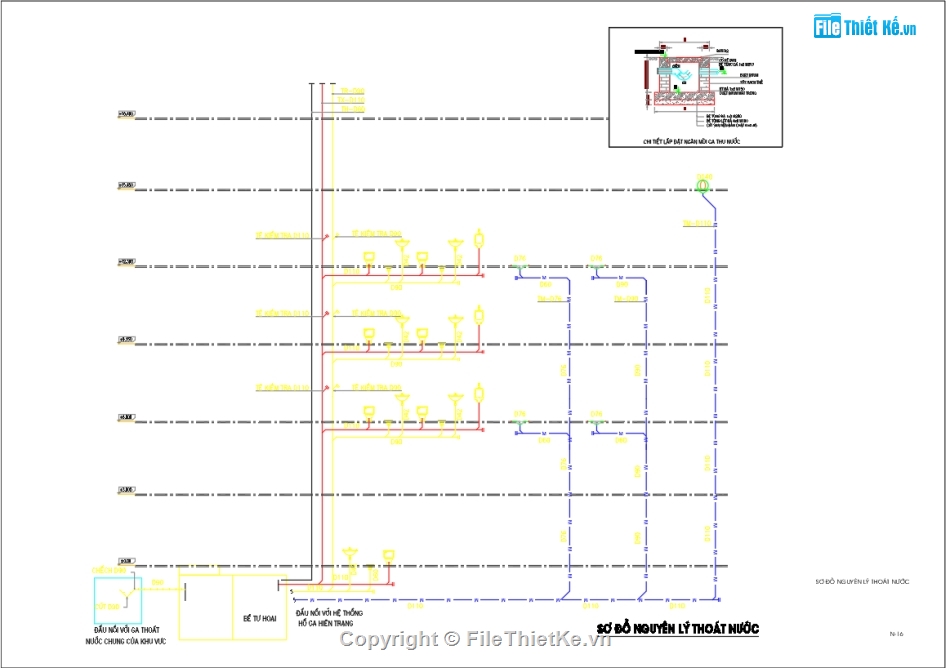

Sơ đồ nguyên lý thoát nước thải trong + ngoài nhà
Mặt bằng Combine thiết bị
Thuyết minh kỹ thuật cấp điên - cấp thoát nước
Bảng thống kê ký hiệu bản vẽ
