NHÀ ĐA NĂNG TRƯỜNG THCS

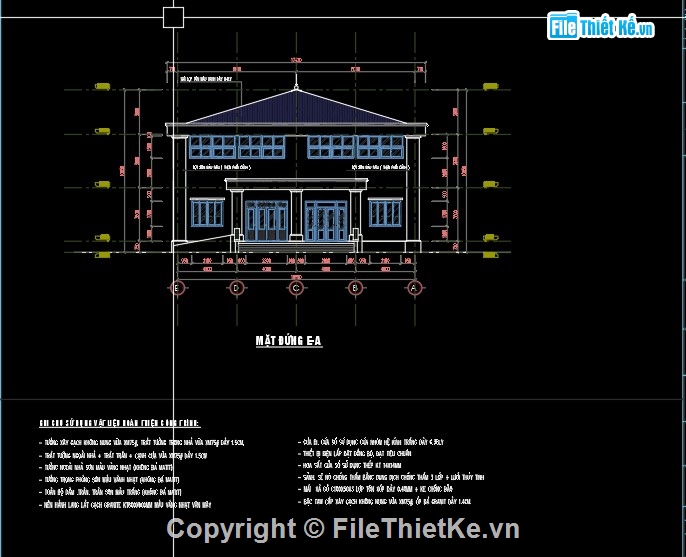

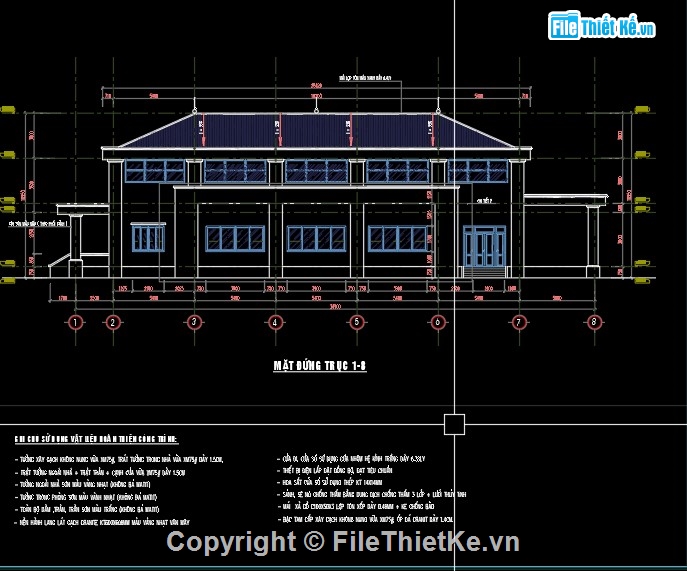

Công trình được xây dựng quy mô 01 tầng, mặt bằng hình chữ nhật, kích thước (16,0x 34,5)m (tính theo tim trục). Chiều cao công trình từ cốt sân đến cốt đỉnh mái là 10,2m, trong đó: chiều cao tầng là 7,2m; chiều cao phần mái là 3,0m; chiều cao nền so với sân là 0,75m.

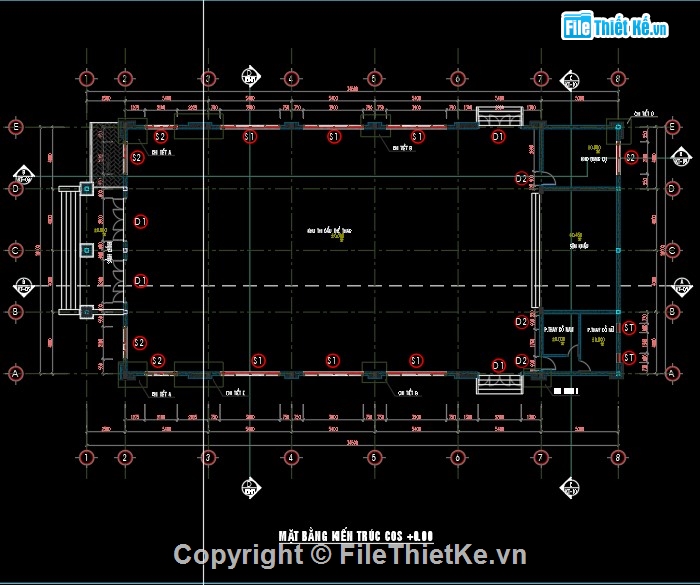

- Mặt bằng bố trí: 01 khu thi đấu thể thao, 01 khu sân khấu, 01 phòng kho dụng cụ và 01 khu thay đồ nam nữ riêng biệt.
- Nền hành lang được lát bằng gạch Granit 600x600mm; nền khu vực thi đấu sơn 5 lớp dưới là lớp VXM M75 dày 3cm và lớp BT M200 đá 1x2 dày 10cm. Bậc tam cấp xây bằng gạch, hoàn thiện bề mặt lát đá Granite.
- Tường công trình được xây bằng gạch không nung VXM M75. Trát tường trong nhà, dầm, cạnh cửa bằng VXM M75; trát trần bằng VXM M75. Toàn bộ tường trần lăn sơn 1 nước lót 2 nước phủ.
- Hệ thống cửa đi, cửa sổ sử dụng cửa kính khung nhôm hệ, kính dày 6,38 ly.
- Mái sử dụng vì kèo thép, gác xà gồ thép, phía trên lợp tôn dày 0,4mm. Riêng khu vực sảnh, hành lang đổ sàn BTCT bề mặt láng VXM M75 dày 3cm tạo dốc và quét dung dịch chống thấm.
