Hồ sơ thiết kế 2 loại nhà trạm nguồn, mỗi nhà gồm các bản vẽ:
- Bản vẽ kiến trúc: mặt cắt, mặt đứng, mặt bên, mặt bằng, mặt bằng mái...

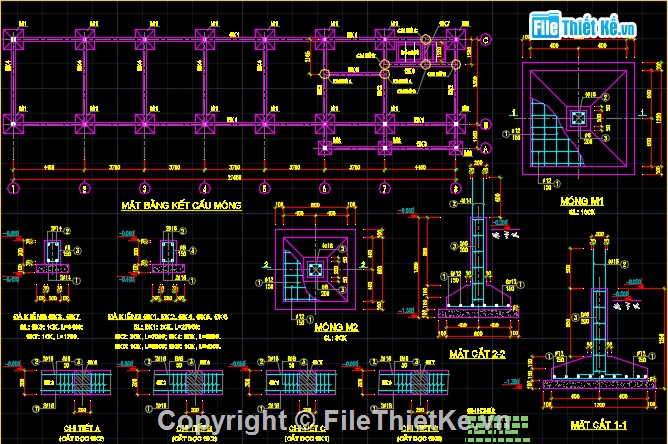

- Bản vẽ kết cấu: mặt bằng kết cấu, chi tiết móng; kết cấu bể phốt, thống kê cốt thép móng; kết cấu dầm, sàn mái, cột; thống kê cốt thép dầm, sàn mái, cột; kết cấu ô văng, lanh tô, tấm đan...

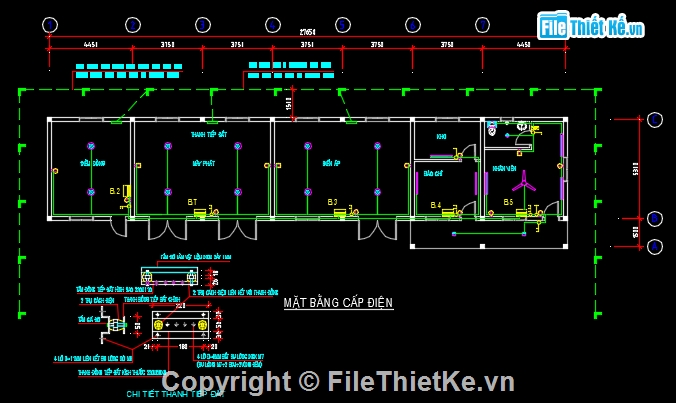

- Bản vẽ cấp điện: mặt bằng điện; sơ đồ cấp điện và thống kê vật tư; chống sét; báo cháy...
- Bản vẽ cấp nước: mặt bằng cấp thoát nước các tầng; mặt bằng, sơ đồ cấp thoát nước khu WC; thống kê vật tư...
