Bản vẽ Revit Nhà phố 4 tầng 8.53x16.62m đầy đủ chi tiết kiến trúc và chi tiết

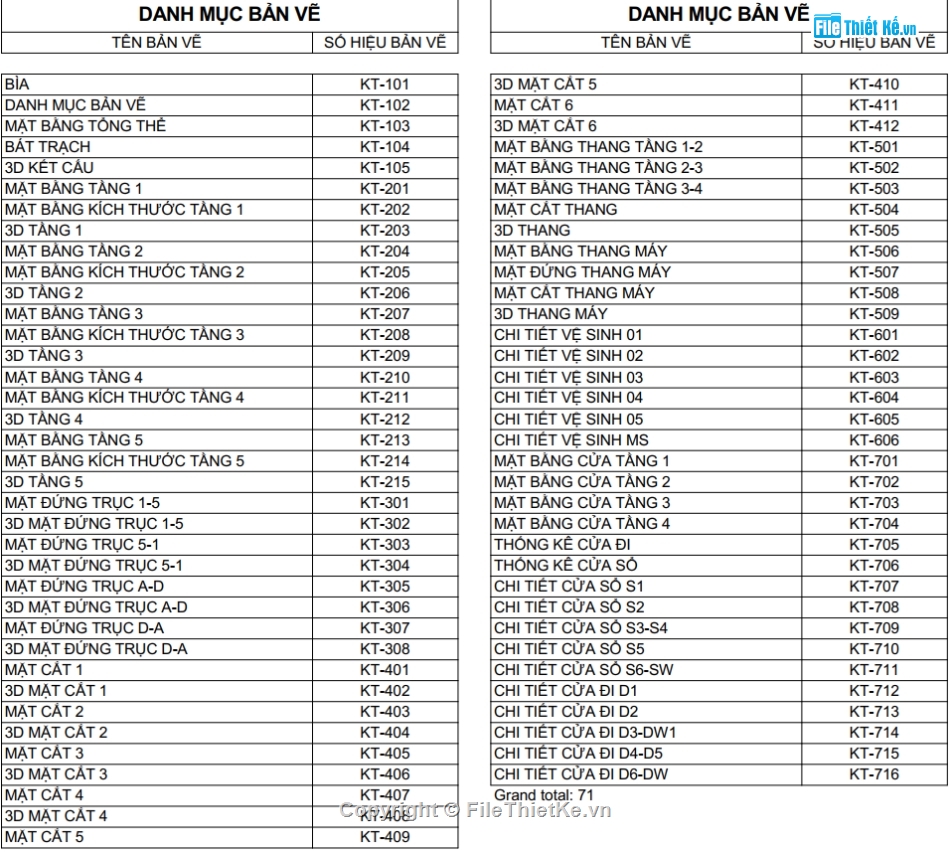

Đầy đủ chi tiết KT-49 bản vẽ từ mặt bằng, mặt đứng, mặt cắt, 3D, đến chi tiết thang, wc, các cửa,...
Công năng:
-
Tầng 1: Để xe 28.21m2; Khách 19.06m2; Sảnh 27.94m2; Bếp -ăn 30.77m2; wc 1m2; thang máy 12.03m2; hầm rượu 3.42m2
-
Tầng 2: 3 phòng ngủ ( 21.88m2; 34.79m2; 16.9m2); 3 wc (5.69m3; 7.29m2; 5.21m2); Thang máy 2.46m2
-
Tầng 3: Dân phơi 22.03m2; Thang máy 2.46m2; Phòng sinh hoạt chung 14.33m2; Phòng thờ 12.19m2; 1 phòng ngủ 22.48m2; 2 wc (4.56m2; 6.07m2)

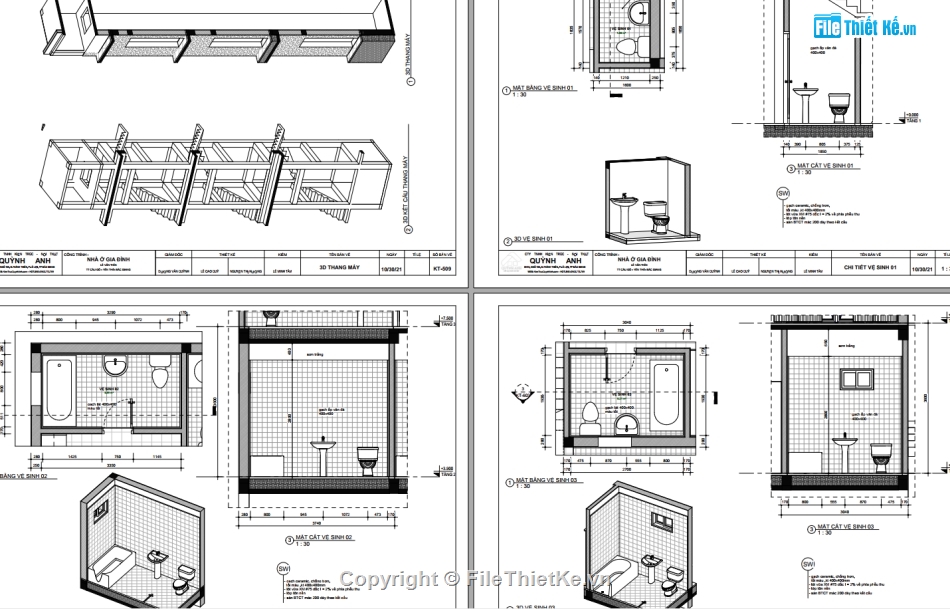

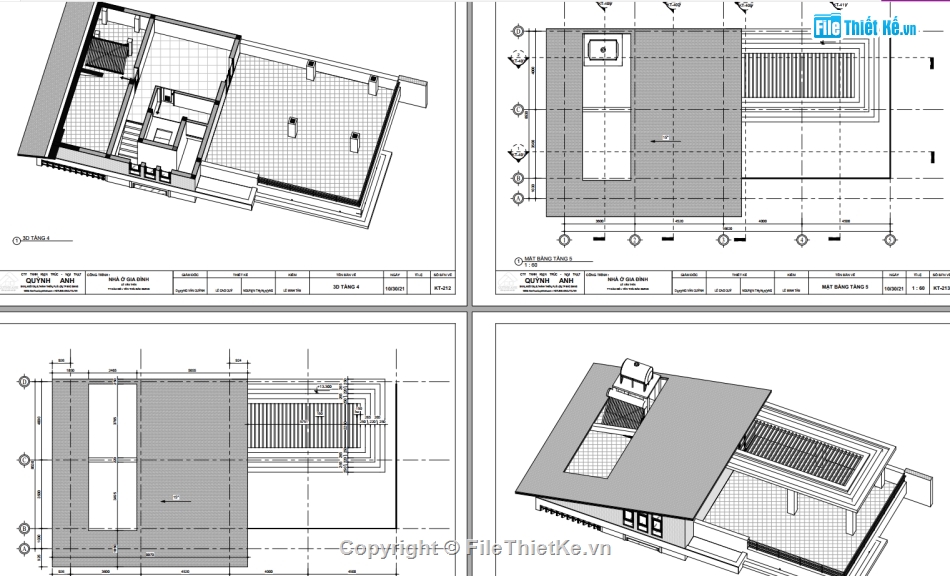

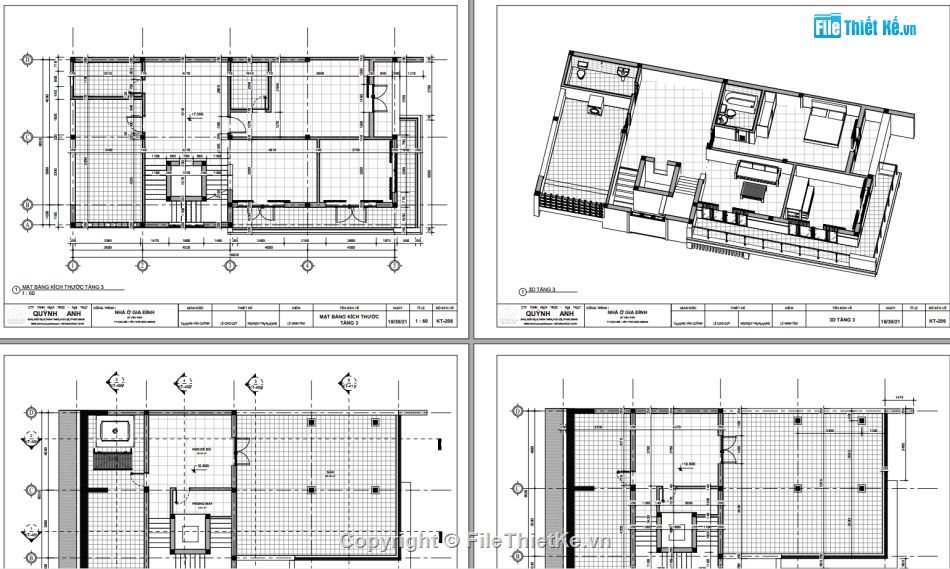

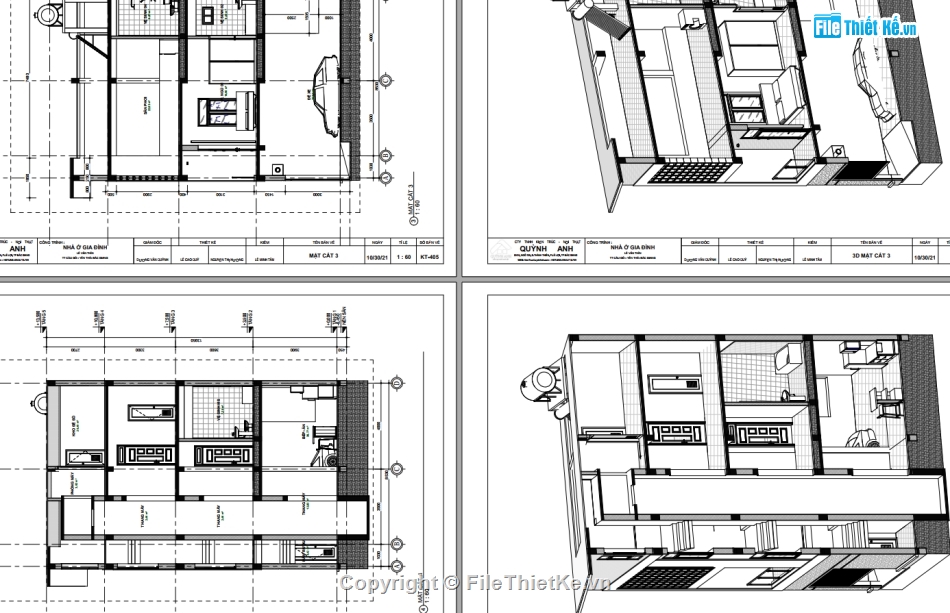

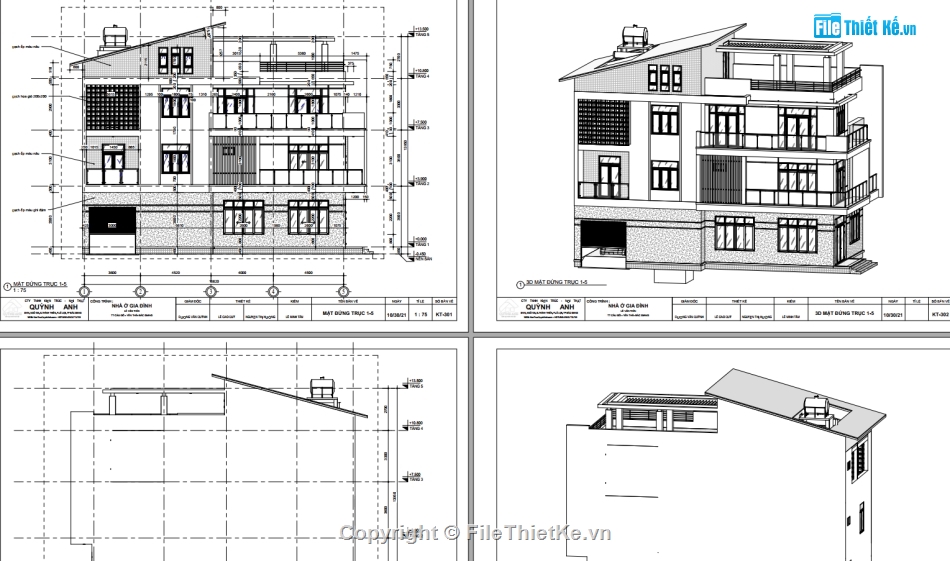

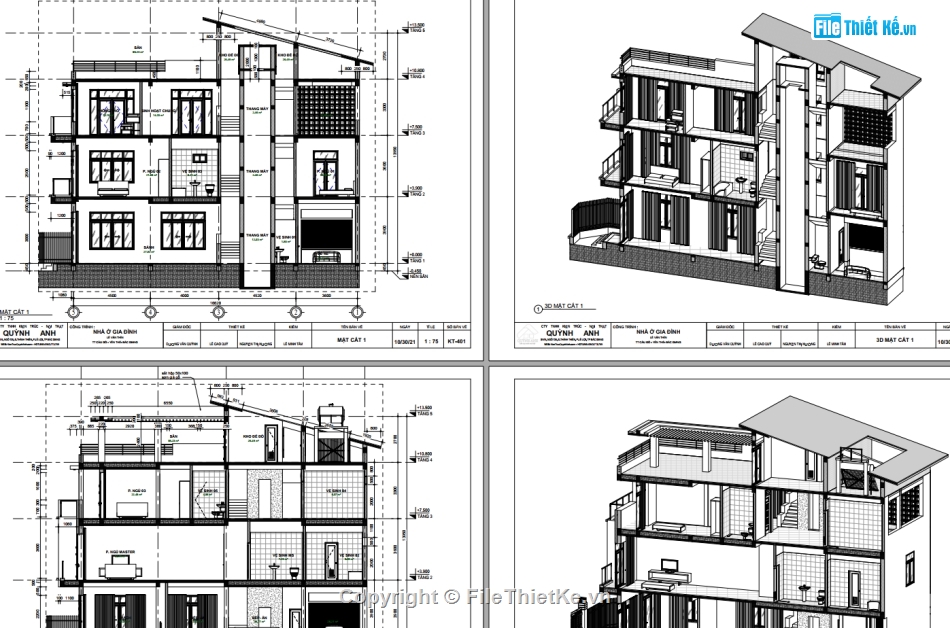

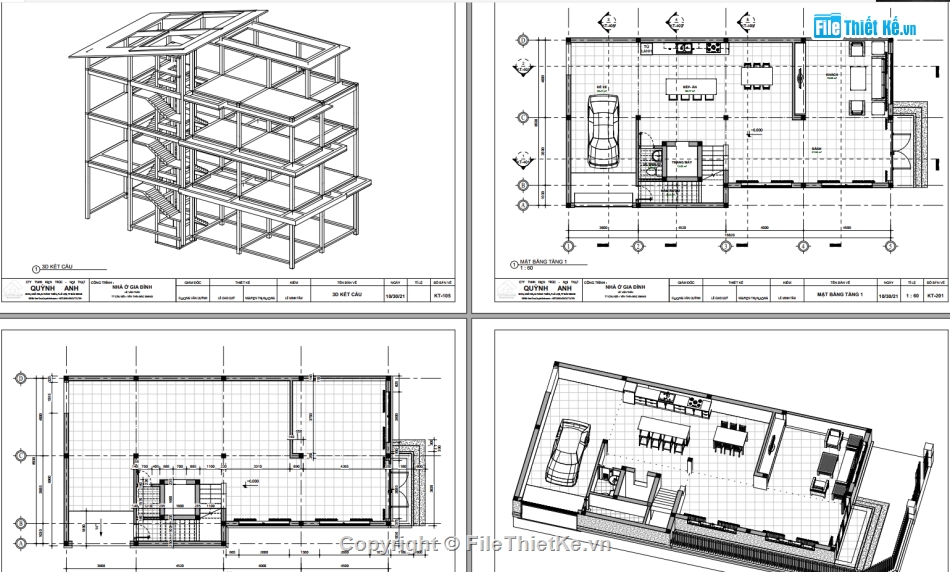

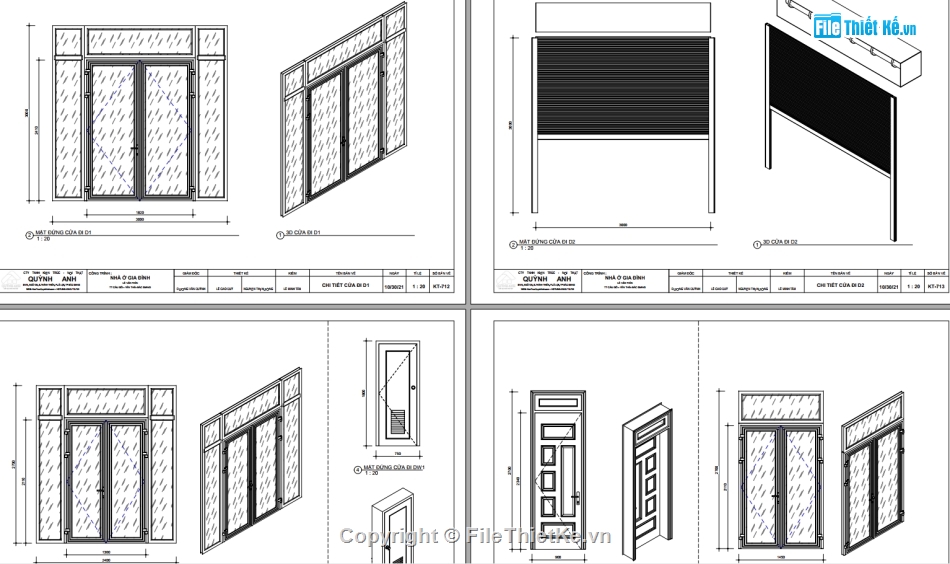

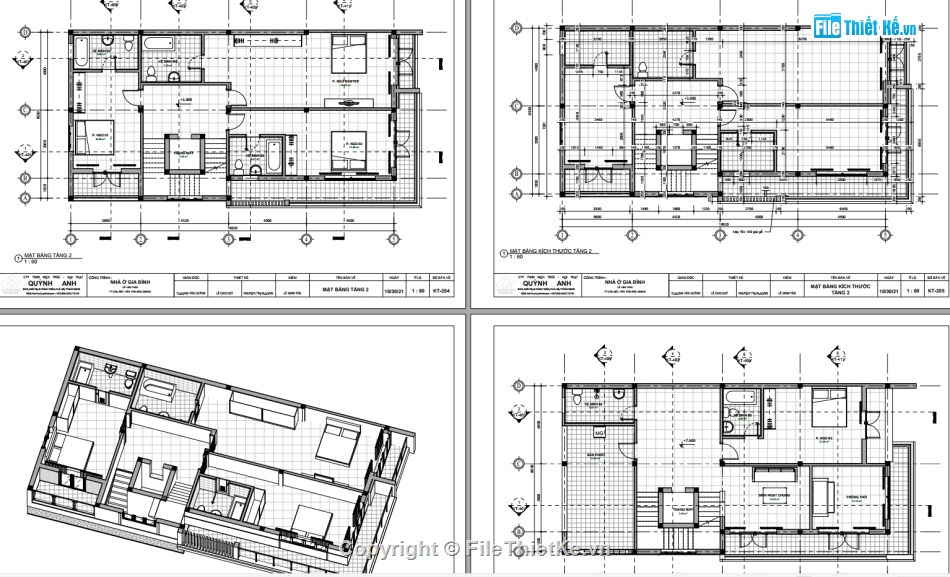

Bản vẽ đầy đủ chi tiết cấu tạo, mặt bằng kiến trúc các tầng, mái, mặt bằng trần các tầng , mặt bằng chiếu sáng, mặt bằng cửa, mặt bằng nội thất, mặt đứng các trục, mặt cắt bậc cầu thang, mặt cắt trục đứng, chi tiết wc,....
