Gửi tới các bạn tập Bản vẽ thiết kế cống bản L=4m, L=6m áp dụng định hình 531-11-01
Có thể nói tập bản vẽ này đầy đủ nhất trong số tập Bản vẽ thiết kế cống bản L=4m, L=6m áp dụng định hình 531-11-01 đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.
Tập Bản vẽ thiết kế cống bản L=4m, L=6m áp dụng định hình 531-11-01 bao gồm:
1-Bố trí chung cống;
2-Cấu tạo bản;
3-Bản vượt;
4-Giằng chống;
5-Xà mũ.

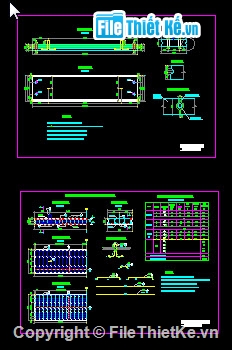

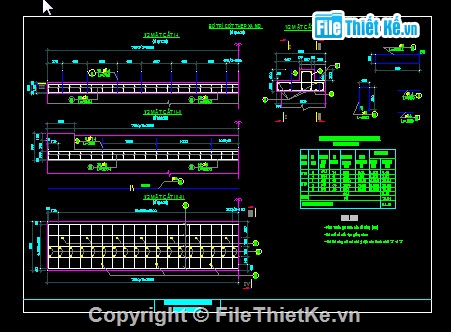

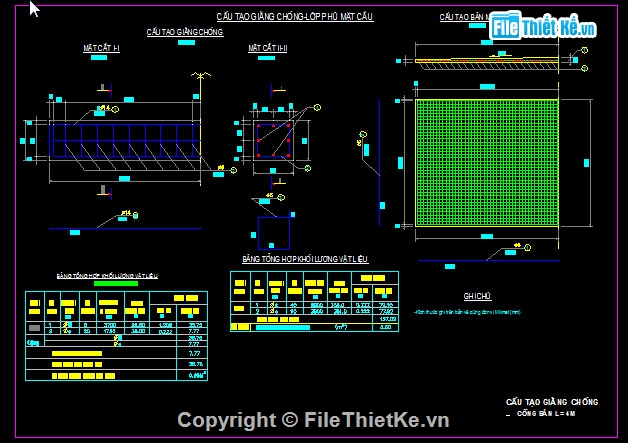

Dưới đây là một số hình ảnh trong tập Bản vẽ thiết kế cống bản L=4m, L=6m áp dụng định hình 531-11-01:
