Bản vẽ thiết kế M&E Văn phòng làm việc 4 tầng - Full điện nước điều hoà thông gió internet

[Mã file 89931]
  1 Đánh giá    Viết đánh giá
 5      1967      1
Phí tải: 80 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
16-3-2022
Loại file
Full file
Dung lượng
4 MB

Bản vẽ điện nước M&E Văn phòng làm việc gồm: Mặt bằng cấp điện - chiếu sáng - cấp thoát nước - điều hoà không khí - Điện nhẹ Camera


MÔ TẢ CHI TIẾT

Bản vẽ bao gồm các phần:

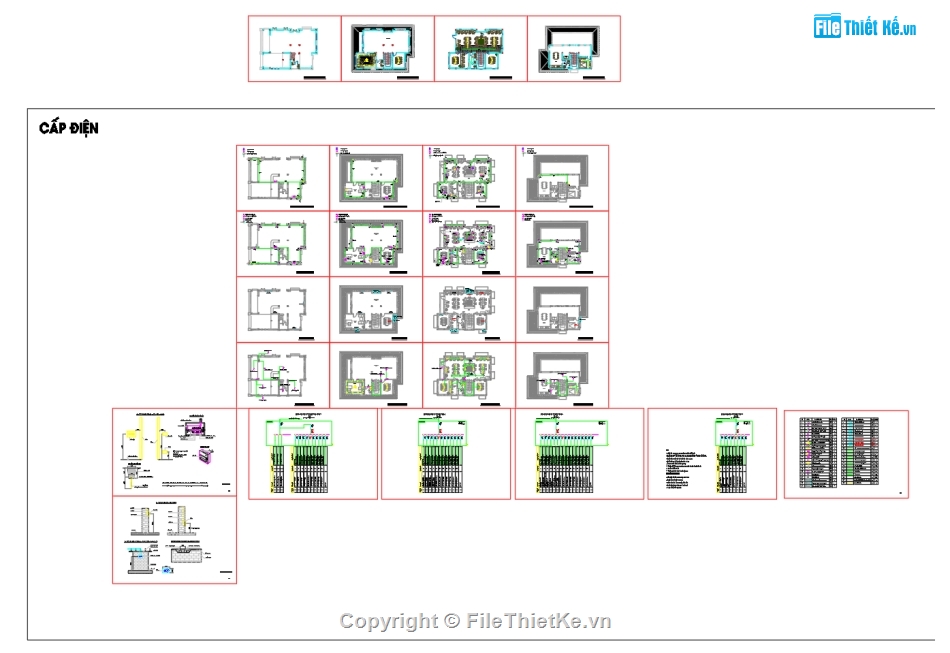

Mặt bằng cấp điện ổ cắm - gắn bàn làm việc
Mặt bằng chiếu sáng trần đèn thả trang trí văn phòng làm việc + chiếu sáng công tắc

Sơ đồ nguyên lý cấp điện tủ điện các tầng

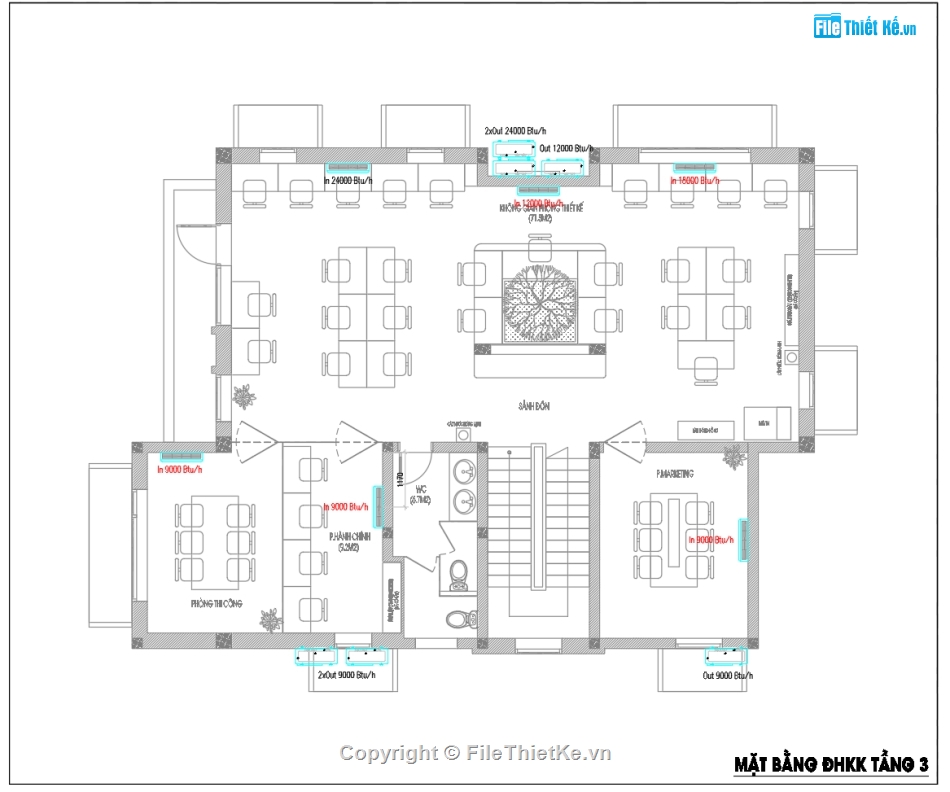

Mặt bằng điều hoà không khí văn phòng

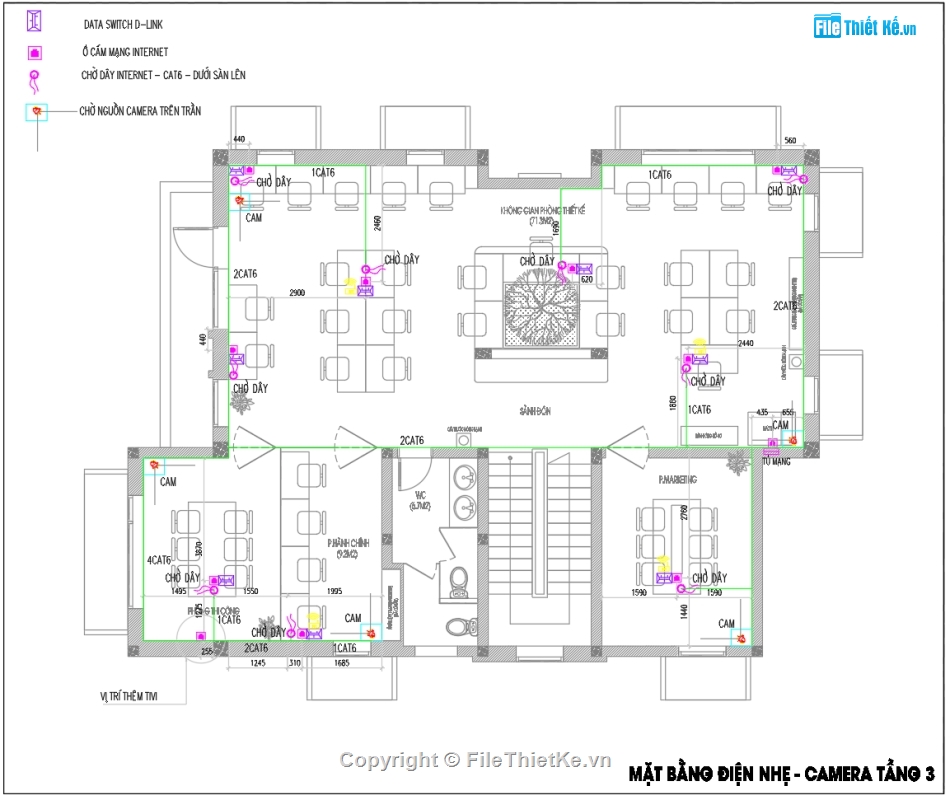

Mặt bằng điện nhẹ - internet - Camera

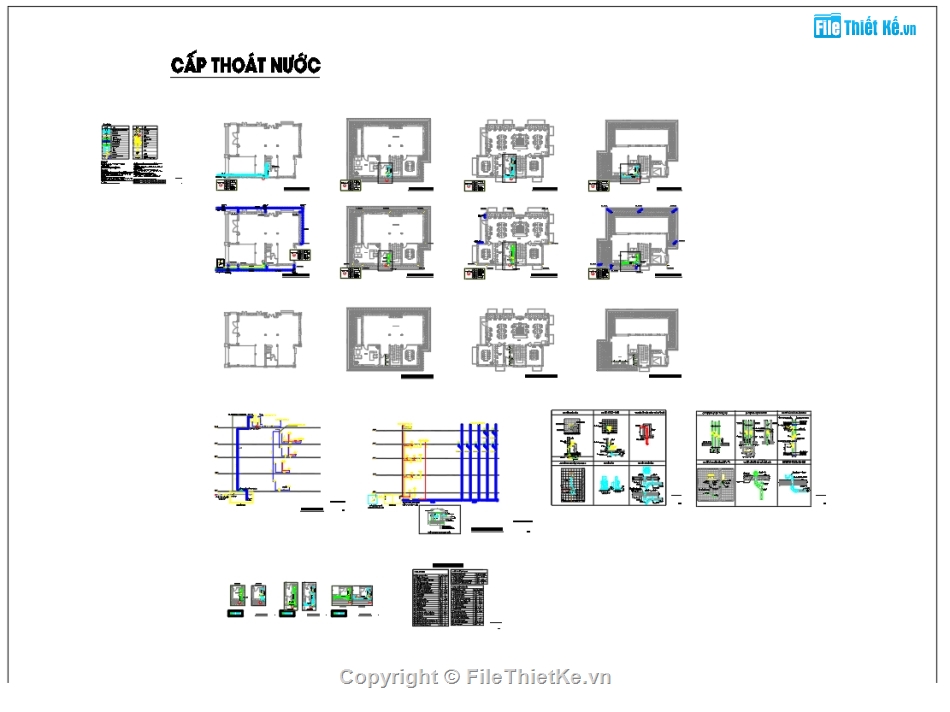

Mặt bằng cấp nước (Tổng thể + chi tiết)

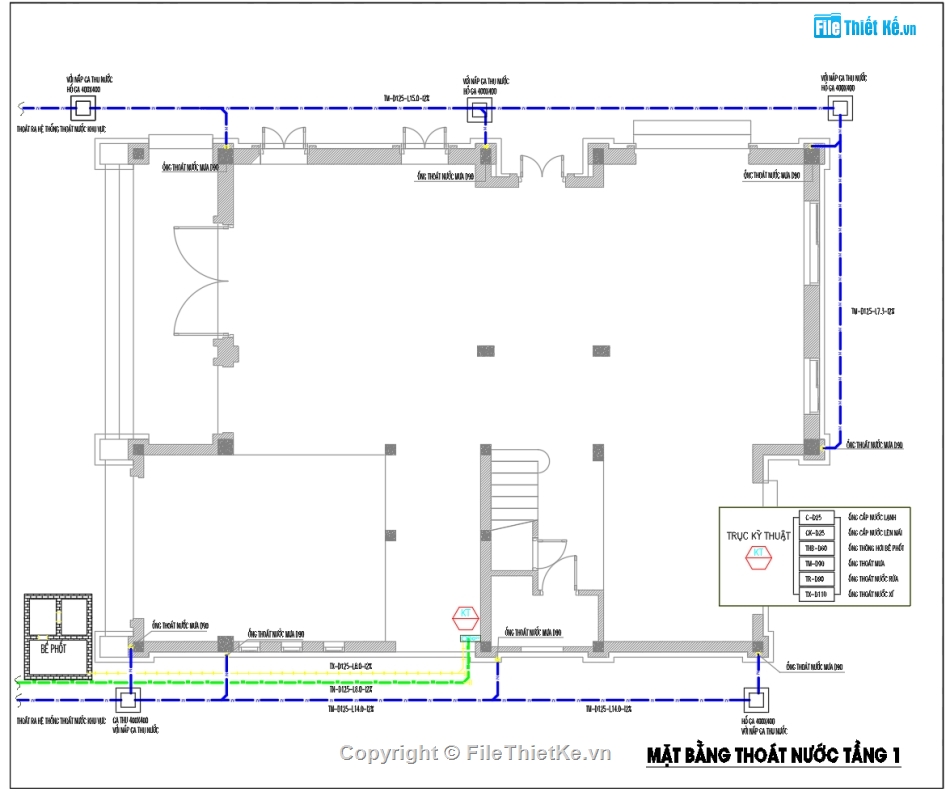

Mặt bằng thoát nước thải (Tổng thể + chi tiết)

Mặt bằng điều hoà

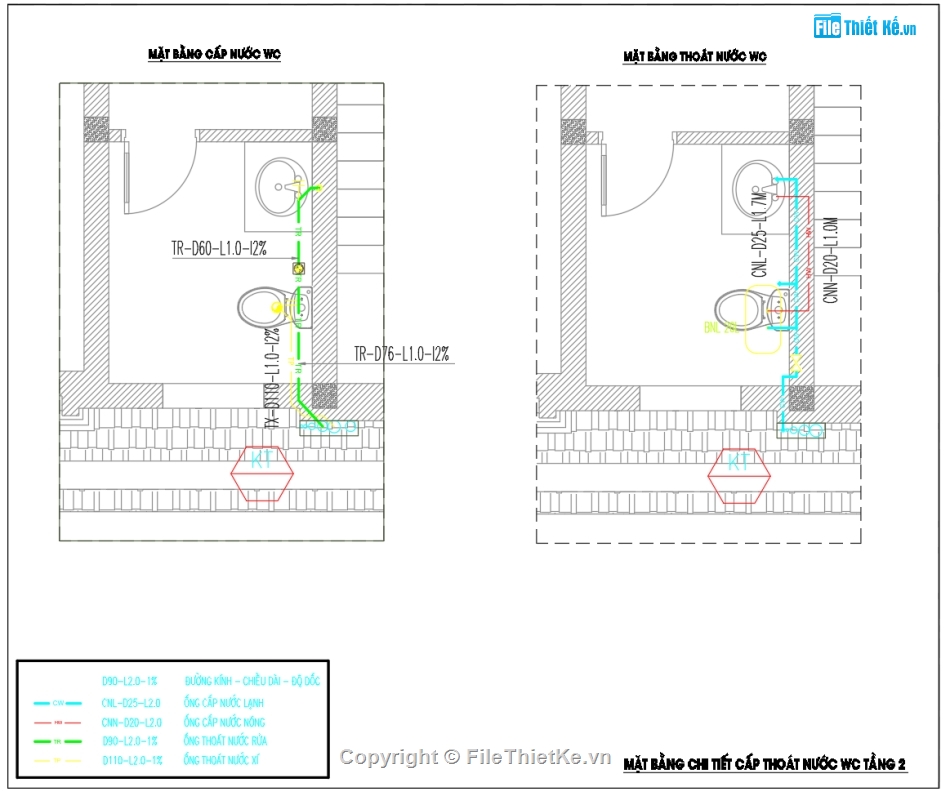

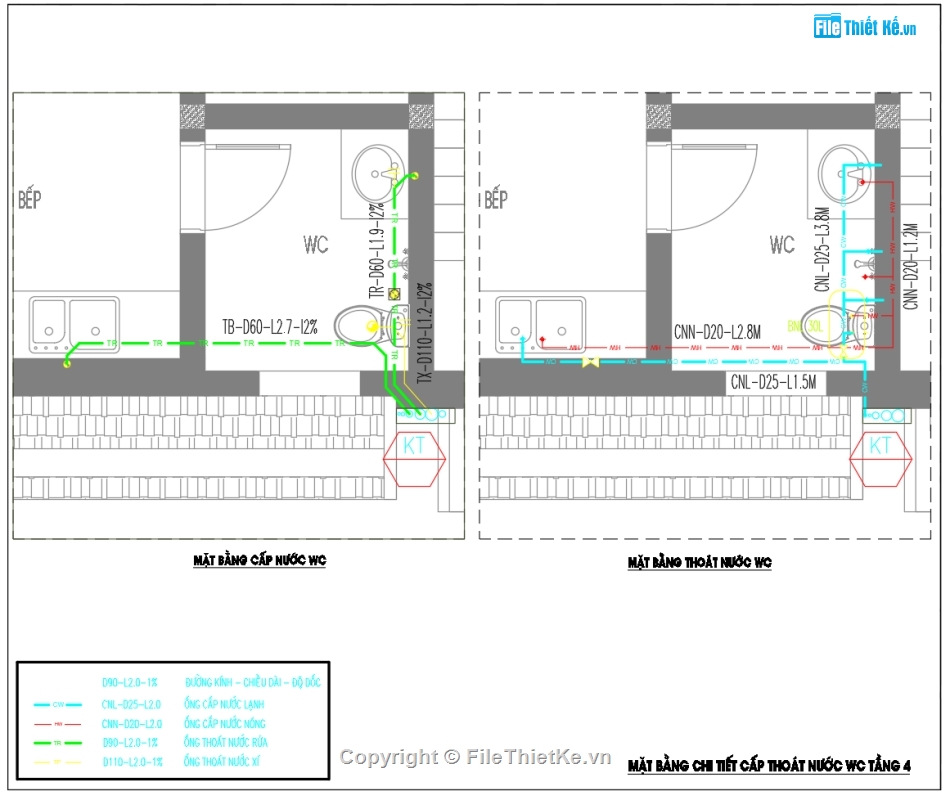

Mặt bằng chi tiết WC thiết bị vệ sinh

Sơ đồ nguyên lý cấp nước - tăng áp full tầng

Sơ đồ nguyên lý thoát nước thải trong + ngoài nhà + sân vườn

Mặt bằng Combine thiết bị

Bảng thống kê ký hiệu bản vẽ
