Bản vẽ thiết kế nhà ống 3 tầng lệch trên lô đất 4x16m(KT+KC+ĐN)

[Mã file 322]
  1 Đánh giá    Viết đánh giá
 89      3995      113
Phí tải: 30 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
20-8-2016
Loại file
Full file
Dung lượng
2.22 MB
File đã kiểm thử
File đầy đủ và chi tiết

Xin gửi đến các bạn bản vẽ thiết kế nhà ống đẹp 3 tầng lệch trên lô đất 4×15.8 m. Đây là bộ sồ sơ thiết kế kỹ thuật thi công tương đối hoàn chỉnh bao gồm bản vẽ kiến trúc, kết cấu, điện, nước được thiết kế bởi công ty TAaT Workshop có trụ sở tại Hà nội thiết kế


MÔ TẢ CHI TIẾT

Đặc điểm của kiến trúc nhà ống là nó được xây dựng trên lô đất hẹp và sâu. Việc thiết kế nhà ống đẹp có rất nhiều vấn đề cần lưu tâm, từ kiểu dáng kiến trúc, công năng, kết cấu, ánh sáng…..đều phải được tính toán kỹ lưỡng nhằm mang lại một không gian sống thoải mái, tiện nghi, mang tính độc đáo, đáp ứng tối đa nhu cầu sinh hoạt của gia chủ.

Xin gửi đến các bạn bản vẽ thiết kế nhà ống đẹp 3 tầng lệch trên lô đất 4×15.8 m. Đây là bộ sồ sơ thiết kế kỹ thuật thi công tương đối hoàn chỉnh bao gồm bản vẽ kiến trúc, kết cấu, điện, nước được thiết kế bởi công ty TAaT Workshop có trụ sở tại Hà nội thiết kế

Phần hồ sơ thiết kế kiến trúc

Phần kiến trúc bao gồm:

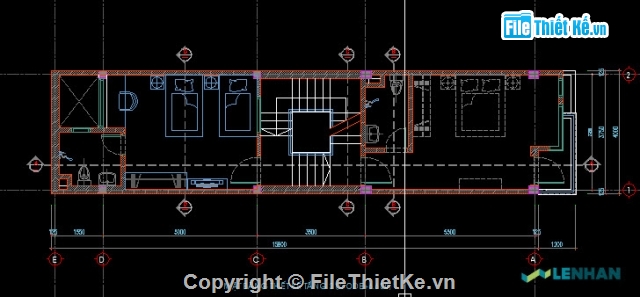

Các bản vẽ mặt bằng tầng, tầng lửng và mái, bản vẽ bố trí vật dụng, nội thất

Bản vẽ mặt đứng, chi tiết ngoại thất

Các bản vẽ mặt cắt, triển khai các chi tiết



Phần bản vẽ kết cấu nhà ống

Bản vẽ kết cấu bao gồm:

Bản vẽ xử lý móng,  bản vẽ kết cấu móng, kết cấu cột và kết cấu bể phốt

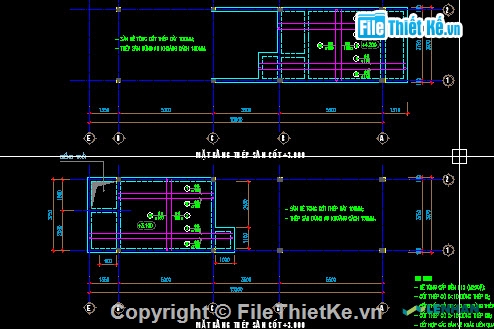

Bản vẽ kết cấu phần thân (kết cấu dầm, sàn các tầng)

Phần bản vẽ điện, nước

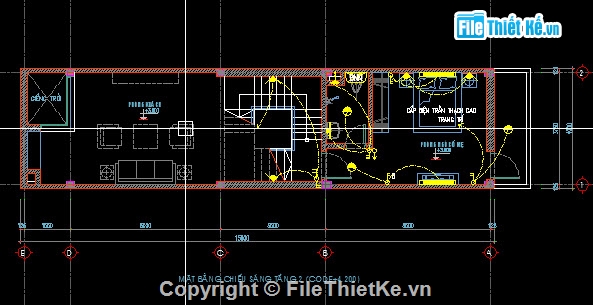

Bản vẽ phần điện gồm 17 bản vẽ thể hiện chi tiết

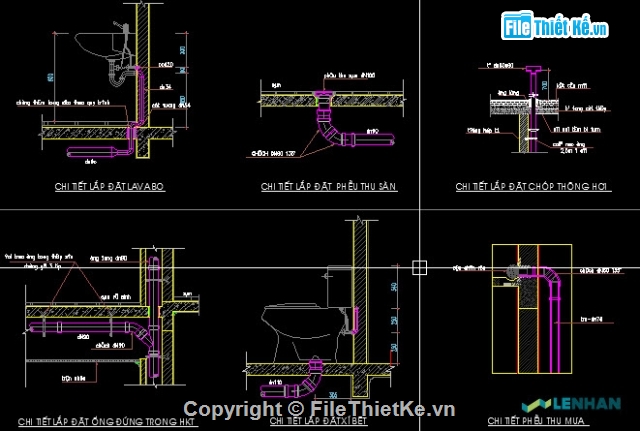

Bản vẽ cấp thoát nước gồm 13 bản vẽ

Download Bản vẽ thiết kế nhà ống 3 tầng lệch trên lô đất 4x16m

Bản vẽ này được chia sẽ phi lợi nhuận nên các bạn download hãy dành chút thời gian Like và share đến cộng đồng để mình có thêm nhiều động lực chia sẽ nhé



HÌNH ẢNH DEMO

nhà ống,thiết kế nhà hai tầng,File thiết kế

nhà ống,thiết kế nhà hai tầng,File thiết kế

nhà ống,thiết kế nhà hai tầng,File thiết kế

nhà ống,thiết kế nhà hai tầng,File thiết kế

Nguồn: Filethietke.vn



LINK DOWNLOAD

NHAong4X15.8.rar [2.22 MB]

File đã được kiểm thử
