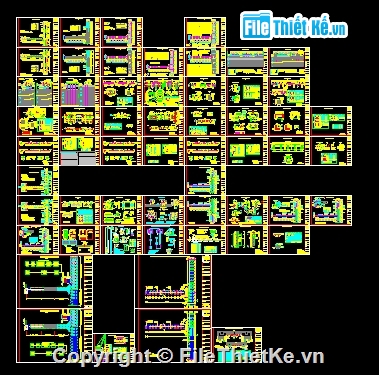

- Bài viết chia sẻ một hồ sơ thiết kế bản vẽ thi công hoàn chỉnh hạng mục Cầu cảng cập tàu dạng chữ T cân. Kết cấu dầm bản BTCT trên nền cọc BTCT. Chiều dài cầu chính là 80m; chiều dài cầu dẫn là 50m. Hồ sơ thiết kế bản vẽ thi công đầy đủ bao gồm các hạng mục:
+ bản vẽ kiến trúc;

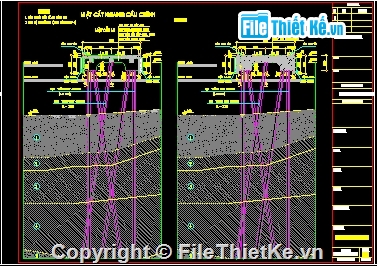

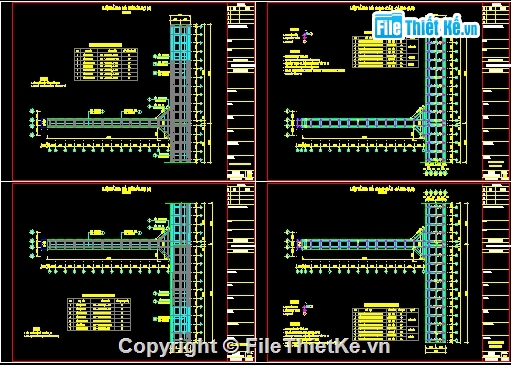

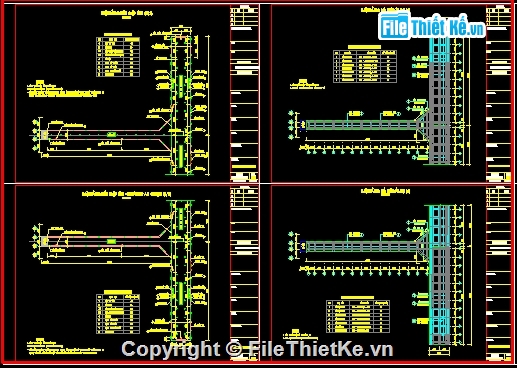

+ Bản vẽ kết cấu;
+ Bản vẽ cấp điện và chiếu sáng;
+ Bản vẽ cấp nước, cấp dầu;

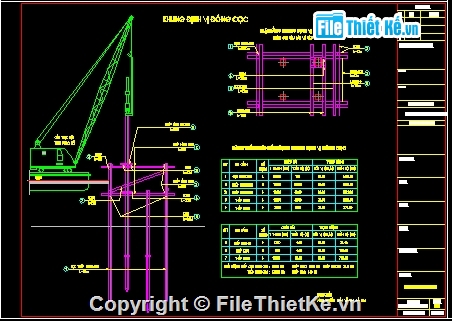

+ Bản vẽ biện pháp thi công.
Hi vọng bản vẽ hữu ích cho anh em tham khảo thiết kế !
