Bản vẽ thư viện tổng hợp MEP điện nước điều hoà nhà dân dụng

[Mã file 102646]
  1 Đánh giá    Viết đánh giá
 5      1321      1
Phí tải: 100 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
30-5-2023
Loại file
Full file
Dung lượng
4 MB

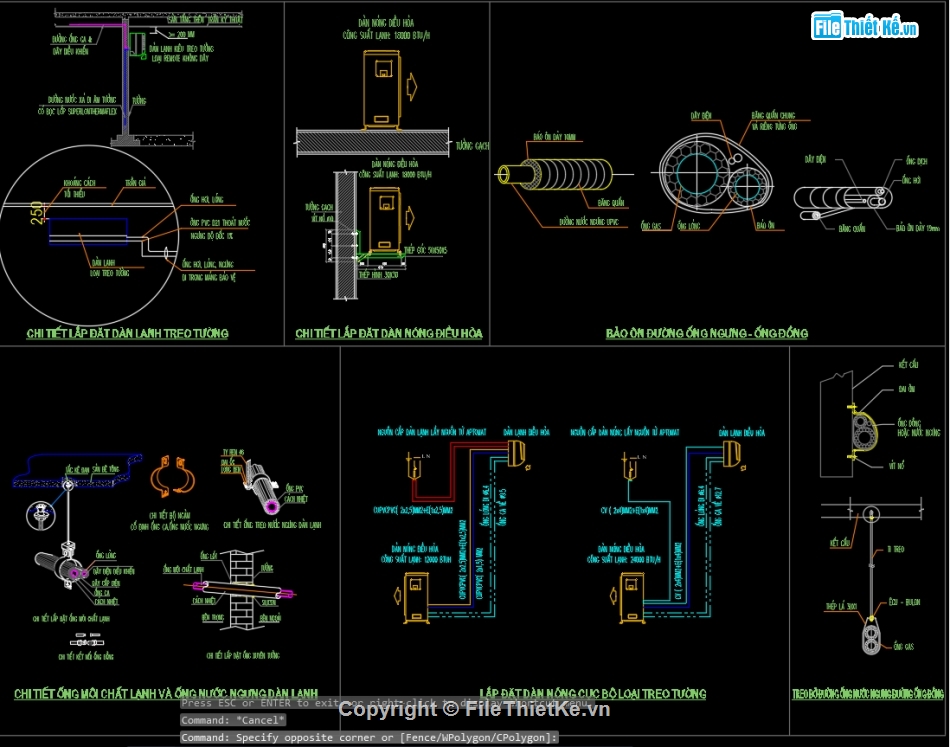

Thư viện chi tiết lắp đặt ổ cắm, công tắc, điều hoà, thiết bị nước, mạng internet, camera, chống sét, tiếp địa, bể nước, bể tự hoại,...


MÔ TẢ CHI TIẾT

Bản vẽ bao gồm các chi tiết lắp đặt chọn lọc thực tế trong thi công:

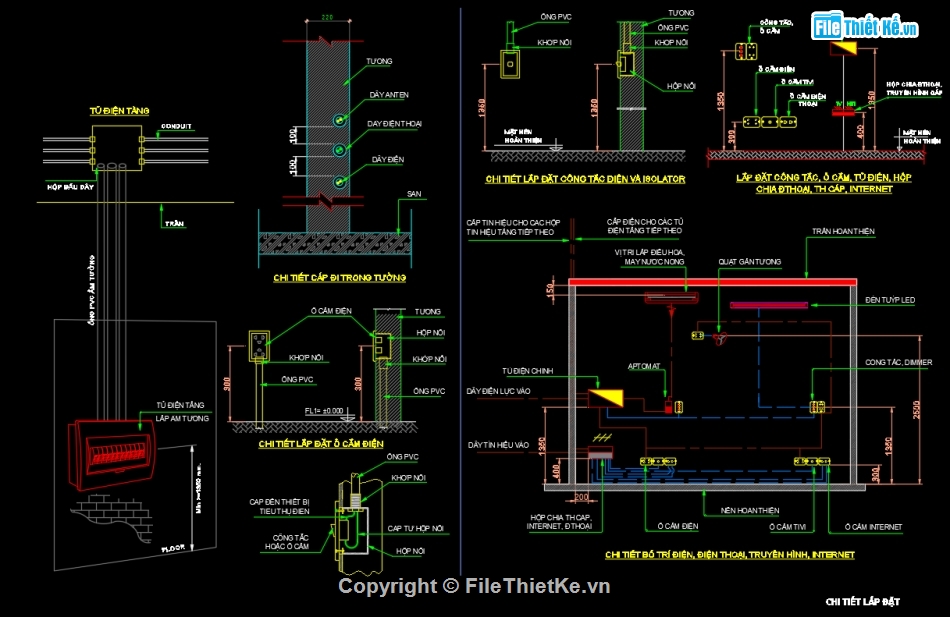

- Chi tiết lắp đặt ống luồn dây ổ cắm, công tắc các loại, chi tiết lắp đặt đấu nối đèn ốp trần, âm trần, đèn trang trí

- Chi tiết lắp đặt đấu nối tủ điện nhà dân dụng, nguyên lý đi ống âm tường, tiết diện dây dẫn ra phụ tải thiết bị

- Chi tiết lắp đặt hệ thống chống sét mái, hệ thống tiếp địa nối đất, nối mát thiết bị, mặt cắt dọc tuyến tiếp địa hố đào, quy cách thi công,...

- Chi tiết lắp đặt điện nhẹ các công trình dân dụng: mạng dữ liệu, mạng truyền hình, thông tin, camera toàn nhà, sơ đồ nguyên lý,..

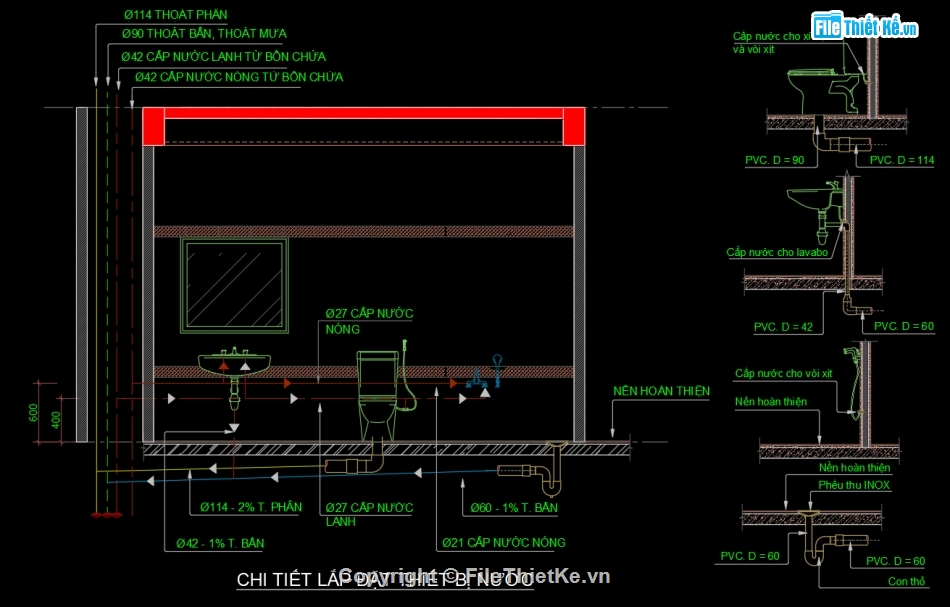

- Chi tiết lắp đặt cấp thoát nước thiết bị vệ sinh trong 1 WC tiêu chuẩn nhà dân dụng: chi tiết đấu nối vào thiết bị, phụ kiện, cao độ cấp thoát nước cho từng loại thiết bị tiêu chuẩn,..

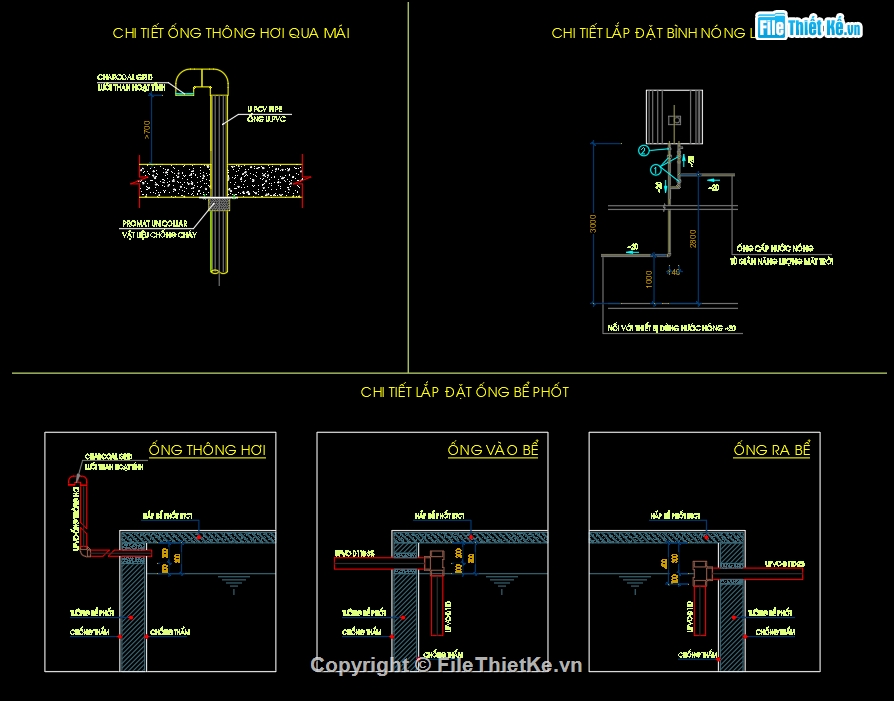

- Chi tiết đấu nối đường ống trong hộp kỹ thuật, thông tắc WC, cửa thăm, đấu nối ống thông hơi, cầu chắn rác thu mưa, máy giặt, vòi nước sân, giá đỡ ống đứng, gờ giảm tốc ống thoát nước,... thuyết minh chung  chỉ dẫn thi công tiêu chuẩn,..

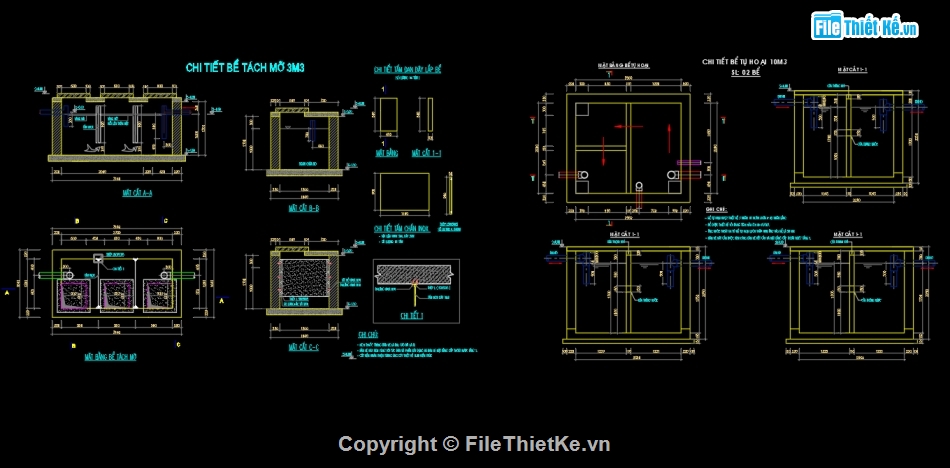

- Chi tiết lắp đặt ống thoát nước ống kỹ thuật bể tự hoại, bể nước ngầm, bể nước sinh hoạt và bể phòng cháy chữa cháy, hố ga thu nước nhà dân dụng, bể tách mỡ nhà dân,...

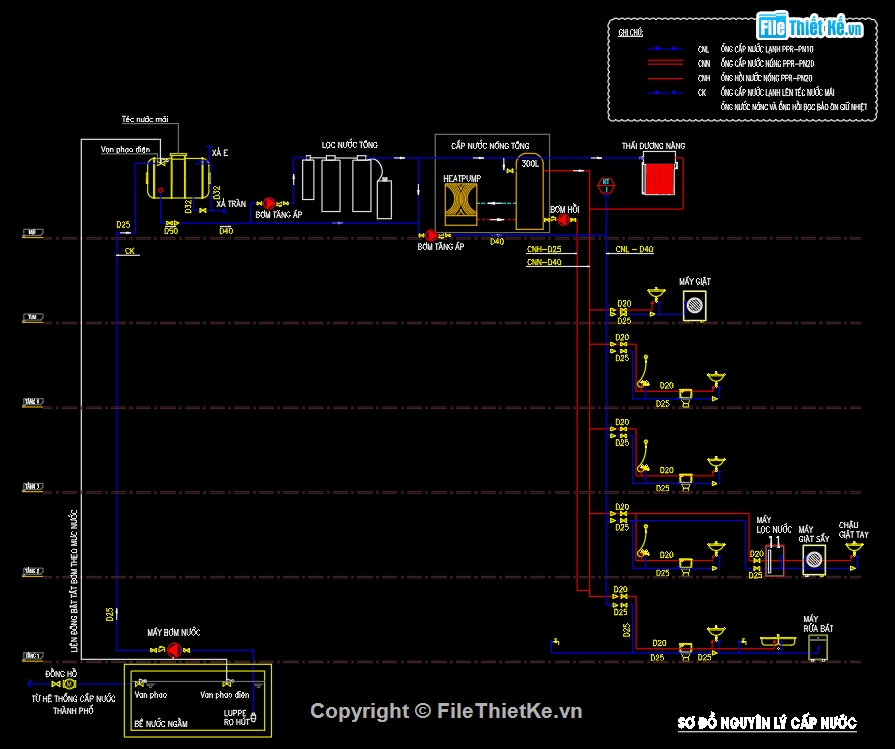

- Sơ đồ nguyên lý cấp nước nhà dân dụng, sơ đồ nguyên lý thoát nước các loại, sdnl nhà khách cụm tăng áp toàn nhà, sdnl hệ thống lọc nước tổng kết hợp cấp nước nóng tổng + thái dương năng cho nhà dân dụng,..
