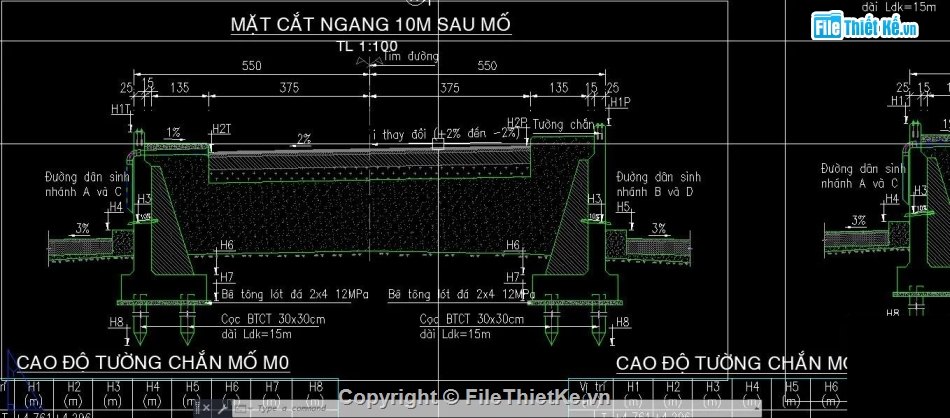

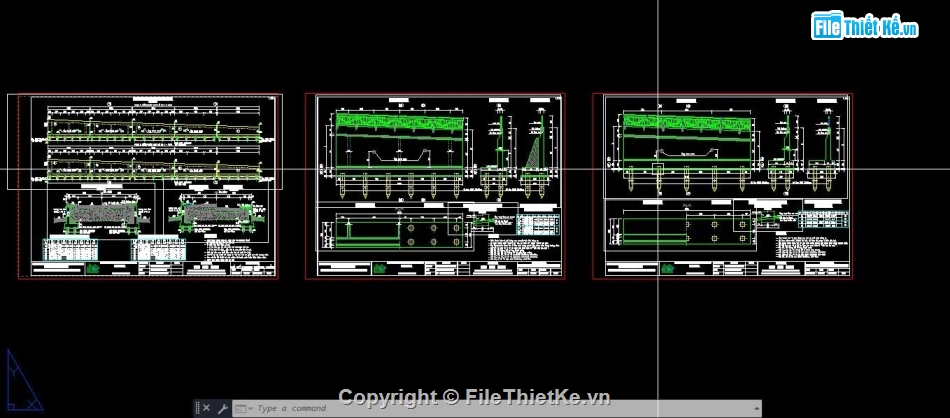

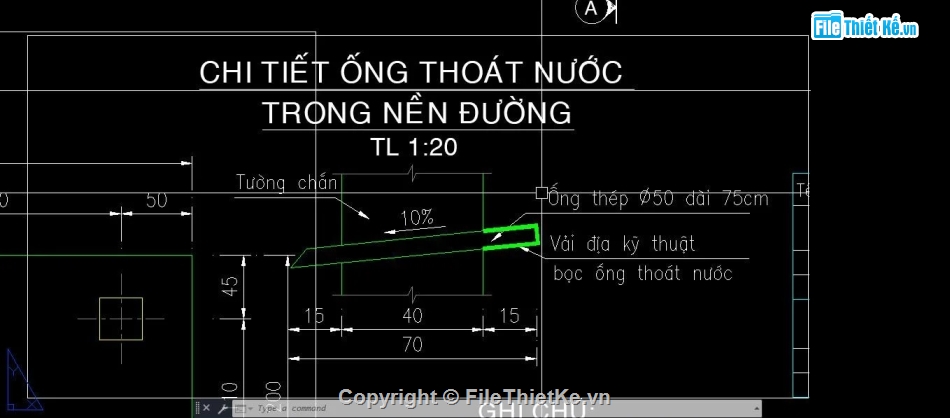

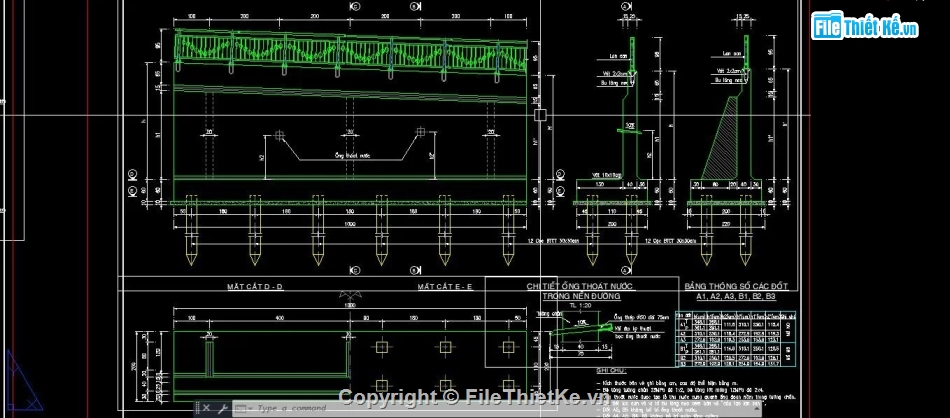

Tường chắn đất (gọi tắt là tường chắn) là một kết cấu kiểu tường để chống đỡ đất đắp nền đường hoặc mái đất sườn núi. Trên các đoạn bố trí tường chắn đất phải căn cứ vào các tài liệu hữu quan và yêu cầu thiết kế để chọn vị trí, hình thức, cấu tạo của tường chắn và vẽ sơ đồ bố trí. FIle thể hiện bản vẽ tường chắn dạng BTCT để giữ ổn định nền đường sau mố. Dạng Tường chắn này sử dụng mà không phải là các taluy âm vì đoạn này có phần đường bên dưới chạy song song với đoạn đầu cầu. File gồm 2 bản vẽ thể hiện chi tiết cấu tạo của tường chắn, của cọc bên dưới tường có bảng thống kê kèm theo. Chi tiết các bạn xem hình ảnh bên dưới.
