Bố trí chung cầu dầm Super T nhịp 30 và 40m. sơ đồ nhịp 30+4x40+2x30+2x40. Mố U BTCT, trụ đặc thân hẹp trên nền móng cọc khoan nhồi D=1500mm


MÔ TẢ CHI TIẾT

Bản vẽ bố trí chung cầu địa phận tỉnh Đồng Tháp bề rộng cầu thay đổi từ 23-30m bằng dầm super-T BTCT DUL căng trước từ 10-12 phiến trên mặt cắt ngang, dầm cao 1,75m khoảng cách các dầm từ 2,04-2,22m

Chiều dài toàn cầu 330,5m sơ đồ nhịp 30+4x40+2x30+2x40

Khổ thông thuyền 20x3,5

TĨnh không đường QL30 = (4+11+2+11+4)x4,75m

Mố U BTCT, trụ đặc thân hẹp trên nền móng cọc khoan nhồi D=1500mm

Cảm ợn các bạn đã quan tâm tới file do mình up lên trên hệ thống. Mình có úp khá nhiều các tài liệu, bản vẽ xây dựng tương tự như bản vẽ bạn đang xem:

+ Các bản vẽ các hạng mục, tổ chức thi công, hồ sơ các công trình cầu (Cad)

+ Các bản vẽ các hạng mục, tổ chức thi công, hồ sơ các công trình đường (Cad)

+ Các bản vẽ full về nhà phố, nhà dân, biệt thự, khu chung cư,nhà cao tầng,  cả Autocad và Revit

+ Bản vẽ các cây xăng,..

+ Các bản vẽ một số nội dung khác

https://www.filethietke.vn/thanh-vien/ly-31005.htm

Rất vui lòng hỗ trợ các bạn trong quá trình thiết kế, thực hiện đồ án đặc biệt là chuyên nghành Cầu.

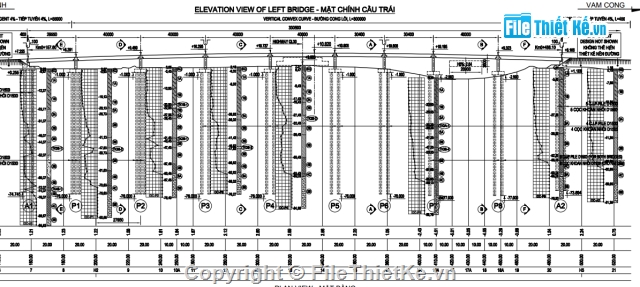

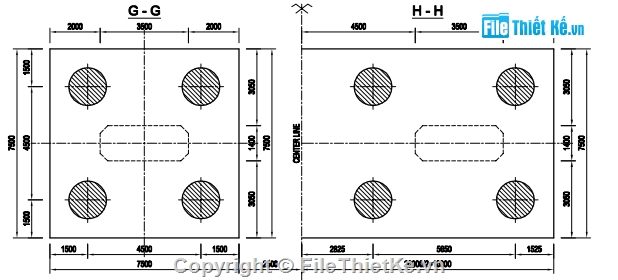

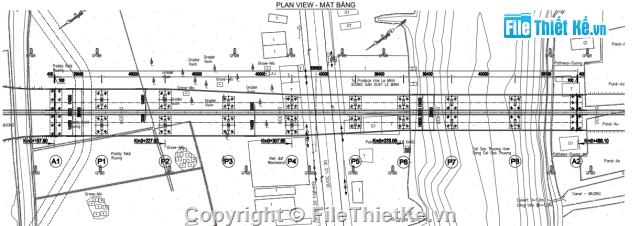

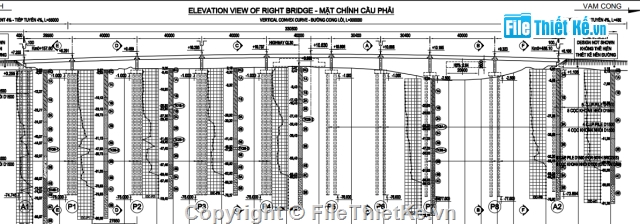

HÌNH ẢNH DEMO

Bản vẽ,super-t 40m,super-T 30m,hồ sơ,mố chữ u,trụ đặc thân hẹp

Bản vẽ,super-t 40m,super-T 30m,hồ sơ,mố chữ u,trụ đặc thân hẹp

Bản vẽ,super-t 40m,super-T 30m,hồ sơ,mố chữ u,trụ đặc thân hẹp

Bản vẽ,super-t 40m,super-T 30m,hồ sơ,mố chữ u,trụ đặc thân hẹp

Bản vẽ,super-t 40m,super-T 30m,hồ sơ,mố chữ u,trụ đặc thân hẹp
