Cụng trỡnh: sửa chữa, khắc phục cầu bản mố nhẹ
xó phượng tiến Huyện định húa
- Cầu hiện tại bắc qua con suối, hai mố xõy bằng đỏ hộc, mặt cầu được làm bằng hai dầm BTCT kích thước (30x40x590)cm, mặt cầu bằng BTCT rộng Bc = 1.77m dầy 15cm, dài Lc =6m khụng cú lan can. Cầu quá hẹp so với đường hai đầu cầu mới được đầu tư xây dựng, mặt đường BTXM rộng Bm= 3m dầy 20cm, nền đường rộng Bn =4m, cỏc phượng tiện ô tô đi theo đường ngầm trực tiếp lũng suối bên phải cầu.
Để đồng bộ từ đường vào cầu thì việc đầu tư xây dựng một cầu mới là rất cần thiết để đảm bảo an toàn giao th00ng cũng như sự phự hợp với tổng thể tuyến đường hiện tại mới được đầu tư xây dựng.
4. Nội dung thiết kế bản vẽ thi công
Thụng số kỹ thuật chính và yêu cầu thiết kế:
4.1. Phần đường dẫn hai đầu cầu
- Nền và mặt đường hai đầu cầu thiết kế theo tiêu chuẩn đường giao thụng nụng thụn TCVN 10380 - 2014 loại C, thiết kế tiếp giỏp từ mặt đường cũ hiện tại rộng Bm=3m vào đến cầu cú chiều rộng Bm= 4.5m, tương đương với chiều rộng toàn cầu Bcầu = 5m, gờ lan can 2 x 0.25=0.5m, khổ thụng xe Bk = 4.5m
- Tốc độ thiết kế: 25 km/h;
- Bỏn kớnh tối thiểu ≥ 15m;
- Chiều rộng mặt đường: 3 m;
- Chiều rộng của lề đường: 2x 0,5 m ( Lề đất);
- Chiều rộng của nền đường: 4,0 m;
- Độ dốc siờu cao lớn nhất 5%
- Độ dốc dọc lớn nhất 13%
- Chiều dài lớn nhất của đoạn cú dốc dọc lớn hơn 5%: 300m
- Độ dốc ngang của mặt đường: 2%;
- Độ dốc ngang của lề đường: 3%;
Kết cấu mặt đường hai đầu cầu.
- Mặt đường bằng BTXM – M250# dày 20cm trờn lớp đệm cỏt dày 5cm

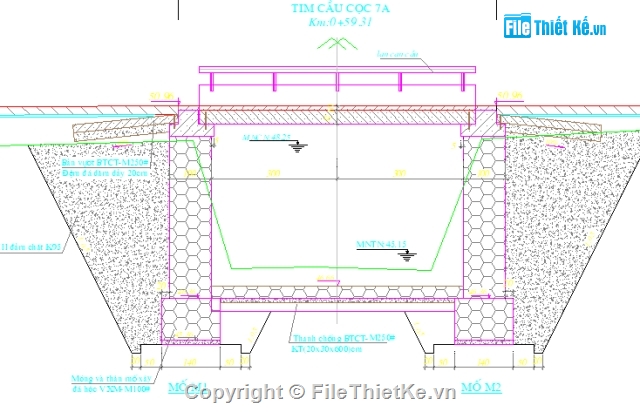

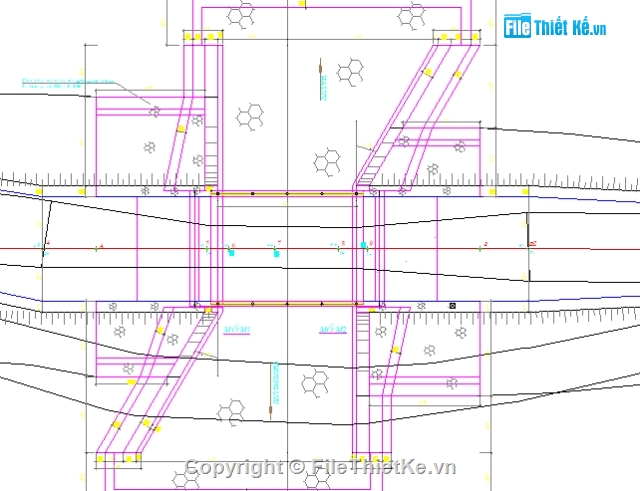

4.2. Phần cầu:
* Cầu đặt đúng vị trí cầu cũ và vuông góc so với tim dòng suối
- Tải trọng thiết kế H13 – XB60 theo định hình 69 – 34X của viện thiết kế bộ GTVT
- Khẩu độ cầu một nhịp L0 = 6.0m.
- Móng, thân mố đá xây vữa XM - M100# , trên lớp đệm đá dăm dày 10cm

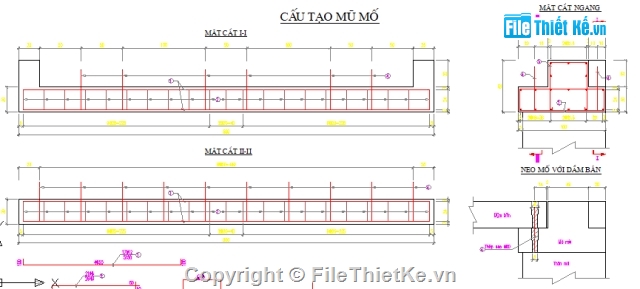

- Mũ mố đổ BTCT mác 250# đá 1x2.
- Thanh chống BTCT mác 250# đá 1x2.
- Gia cố lòng cầu, sân cầu gia cố đá hộc xây xữa XM - M100# dày 30cm trên lớp đệm đá dăm dày 10cm
- Chân khay thượng lưu, hạ lưu và chân khay mái ta luy cầu xây đá hộc VXM – M100#
- Xây ốp mái ta luy bằng đá hộc VXM – M100# dày 30cm
