Cầu dầm thép L=14m B=3,5m

[Mã file 67108]
  1 Đánh giá    Viết đánh giá
 8      2245      3
Phí tải: 75 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
07-9-2019
Loại file
Full file
Dung lượng
984 KB

Bản vẽ thiết kế cầu đơn giản bằng 4 dầm thép định hình I550, bản mặt cầu bằng gỗ dầy 100mm được tăng cường tấm thép phía mặt. Bề rộng xe chạy 3m toàn cầu 3,5m


MÔ TẢ CHI TIẾT

Bản vẽ thiết kế cầu dầm thép đơn giản:

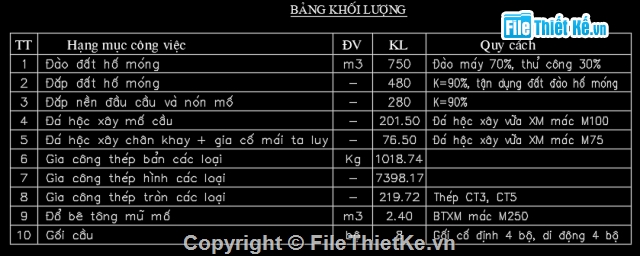

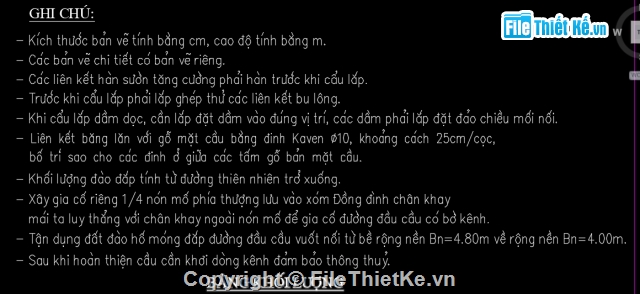

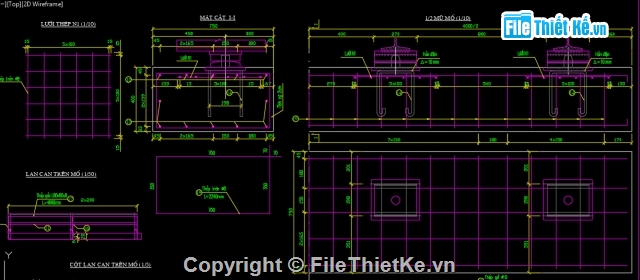

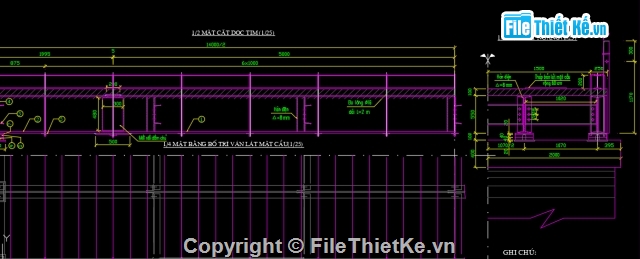

Kết cấu phần trên 1 nhịp giản đơn bằng 4 dầm thép định hình I550, bản mặt cầu bằng gỗ dầy 100mm được tăng cường tấm thép phía mặt. Bề rộng xe chạy 3m toàn cầu 3,55m

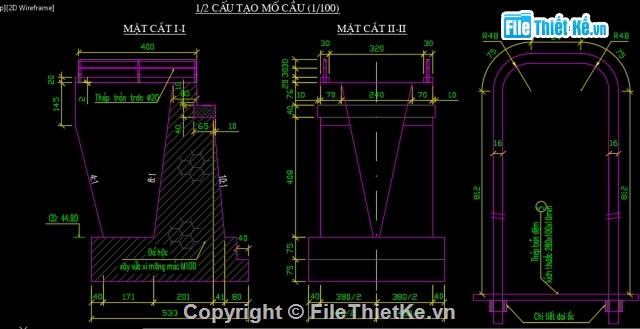

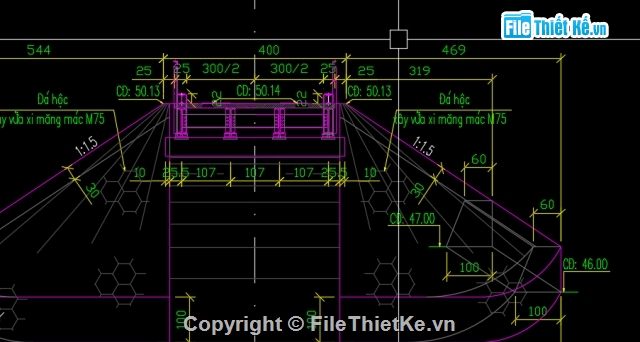

Kết cấu phần dưới gồm 2 mố dạng chữ U bằng đá hộc đặt trên nền mặt đất tự nhiên có xà mũ được đổ bằng BTCT

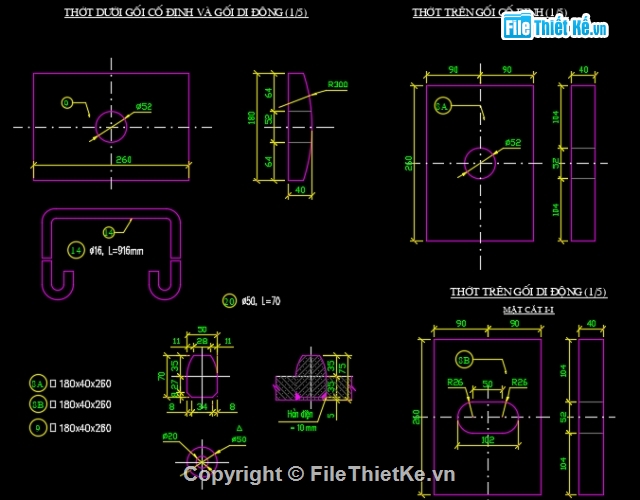

Gối cầu gồm 4 bộ cố định - 4 bộ di động cấu tạo chi tiết như trong hình vẽ.

Cầu dạng kết cấu bán vĩnh cửu phục vụ giao thông đi lại. Tuy nhiên có thể áp dụng làm cầu tạm trong thi công với các nhịp tương tự.
