Bản vẽ cống hộp 2 ngăn 2.6x6.9m

[Mã file 67126]
  1 Đánh giá    Viết đánh giá
 0      17      0
Phí tải: 40 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
09-9-2019
Loại file
Full file
Dung lượng
21.3

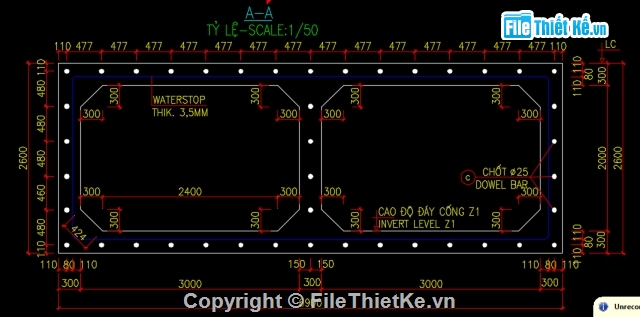

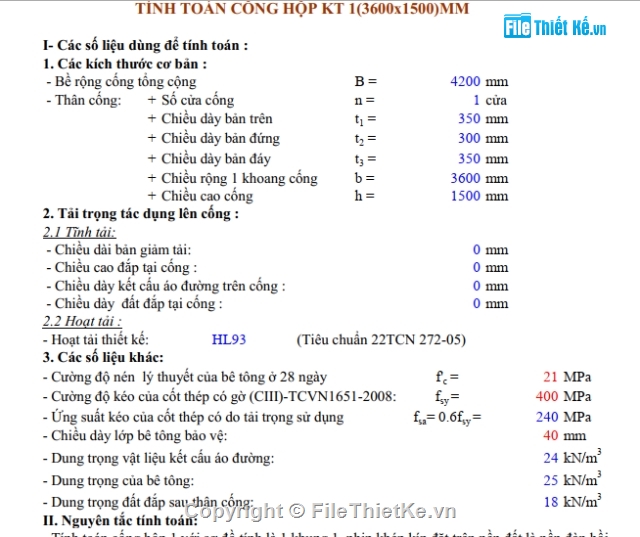

Bản vẽ thiết kế công hộp 2 ngăn kích thước 6,9x2,6m với tải trọng thiết kế Hl93 của tiêu chuẩn 22TCN272-05 có thuyết minh đầy đủ


MÔ TẢ CHI TIẾT

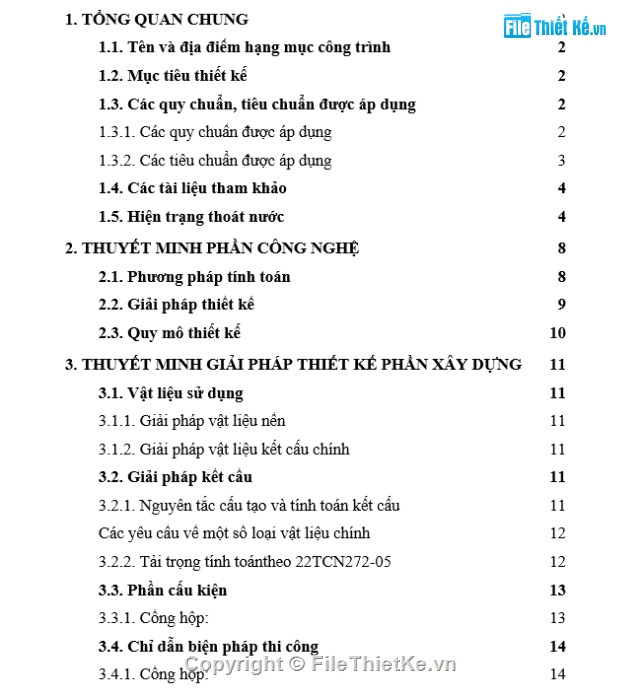

1. TỔNG QUAN CHUNG

1.1. Tên và địa điểm hạng mục công trình

Tên hạng mục: “Xây dựng tuyến cống Khe Cạn từ đường Lê Trọng Tấn đến sông Phú Lộc”

Địa điểm: Quận Liên Chiểu, Quận Thanh Khê thành phố Đà Nẵng

1.2. Mục tiêu thiết kế

 - Xây dựng tuyến cống mới Khe Cạn, sẽ giải quyết triệt để vấn đề ngập úng của khu dân cư dọc hai bên tuyến mương Khe Cạn mỗi khi có mưa lớn. Tuyến cống Thiết kế sẽ thu gom nước mưa và nước thải của lưu vực, đổ ra cửa xả thuộc kênh Hồ Tây;

- Hướng tuyến được nghiên cứu, tính toán xác định tại vị trí cống, mương hiện trạng, tránh được các chướng ngại vật, hạn chế tối đa việc giải tỏa hộ dân sống dọc Khe Cạn và các công trình hạ tầng kĩ thuật khác...

- Làm cơ sở để tiến tới hoàn thiện cơ sở hạ tầng, hệ thống đường giao thông dọc chuỗi hồ Khe Cạn;

- Góp phần hoàn thiện hệ thống thoát nước chung của Thành phố, giảm thiểu ô nhiễm môi trường tạo cảnh quan, đáp ứng nhu cầu phát triển của Thành phố.

1.3. Các quy chuẩn, tiêu chuẩn được áp dụng

1.3.1. Các quy chuẩn được áp dụng

- QCVN 07:2010/BXD – Các công trình hạ tầng kỹ thuật đô thị;

- QCXDVN 01:2008/BXD – Quy hoạch xây dựng;

- QCVN 02:2009/BXD – Số liệu điều kiện tự nhiên dùng trong xây dựng;

- Các quy chuẩn liên quan đo Bộ Tài nguyên và Môi trường ban hành về bảo vệ môi trường;

- Các quy chuẩn liên quan do Bộ Lao động – Thương binh và Xã hội ban hành về an toàn lao động.





1.3.2. Các tiêu chuẩn được áp dụng

a. Phần công nghệ

- TCVN 7957:2008 - Thoát nước – Mạng lưới Bên ngoài và Công trình – Tiêu chuẩn Thiết kế;

b. Phần xây dựng

- TCVN 1651:2008 Thép cốt bê tông.

- TCVN 4447:2012 Công tác đất, thi công và nghiệm thu.

- 22 TCN272-05 Tiêu chuẩn thiết kế cầu

  • TCVN 9901- 2013 Công trình thuỷ lợi – Yêu cầu thiết kế đê biển.
  • QCVN 04,05-2012/BNNPTNT: Quy chuẩn công trình quốc gia – các quy định chủ yếu về thiết kế.

c. Thi công và nghiệm thu

  •  22TCN332-2006 Quy trình thí nghiệm - Xác định chỉ số CBR của đất đá trong phòng thí nghiệm
  • TCXDVN 325-2004 Phụ gia hoá học cho bê tông – Yêu cầu kỹ thuật và phương pháp thử
  • TCXDVN 302-2004 Nước trộn bê tông và vữa – Yêu cầu kỹ thuật
  • TCXDVN 162-2004 Bê tông nặng – Phương pháp xác định cường độ nén
  • TCXDVN 391-2007 Bê tông – Yêu cầu bảo dưỡng ẩm tự nhiên
  • TCXDVN (337-346) Cát trong xây dựng – Các phương pháp xác định thành phần hạt
  • TCXDVN 1770-1986 Cát trong xây dựng – Yêu cầu kỹ thuật
  • TCXDVN 1771-1986 Đá, đá dăm, cuội sỏi – Yêu cầu kỹ thuật
  •  22TCN 334-2006 Quy trình kỹ thuật thi công và nghiệm thu lớp móng cấp phối đá dăm trong kết cấu áo đường ô tô
  • 22TCN 248 – 1998 Quy trình thi công và nghiệm thu mặt đường bê tông nhựa
  • TCVN 4453-1995 Quy phạm thi công và nghiệm thu kết cấu bê tông và bê tông cốt thép toàn khối





1.4. Các tài liệu tham khảo

- Hồ sơ thiết kế cơ sở do SKM lập;

- Hồ sơ khảo sát địa hình 1:500 do liên doanh CDM&OC thực hiện;

- Báo cáo kết quả khảo sát Địa chất công trình - Dự án Phát triển bền vững thành phố Đà Nẵng, Cải thiện môi trường – Thu gom và xử lý nước thải (Được xí nghiệp Khảo sát Địa chất công trình thuộc VIWASE) đã tiến hành khảo sát địa chất công trình “Dự án phát triển bền vững thành phố Đà Nẵng.

- Các thông tin, dữ liệu được cung cấp từ các Sở, Ban, Ngành của Thành phố;

- Các tài liệu, catalogue thiết bị của nhà sản xuất;

- Các tài liệu chuyên ngành khác có liên quan.

1.5. Hiện trạng thoát nước

- Tuyến mương Khe Cạn phía thượng lưu gần với đường Lê Trọng Tấn, hạ lưu của tuyến kênh đổ ra kênh Hồ Tây.

- Hiện trạng hệ thống thoát nước dọc Khe Cạn chủ yếu là mương đất nối với chuỗi hồ, có chỗ là mương xây nhưng tiết diện nhỏ, không đồng bộ, không đảm bảo thoát nước cho toàn bộ lưu vực.

- Tuyến cống thuộc dự án “ Phát triển bền vững” tại vị trí đầu tuyến (vị trí F theo thiết kế) đấu nối với cống qua đường hiện trạng tại kiệt 341 – đường Tôn Đản (Kiệt 400 – đường Trường Trinh)

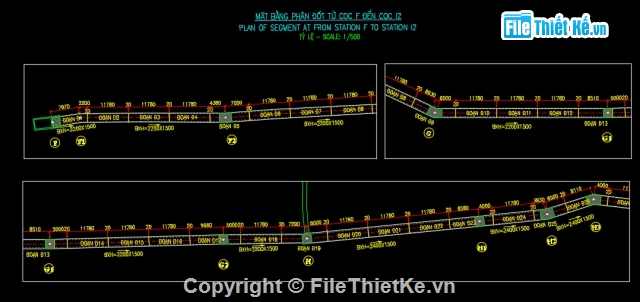

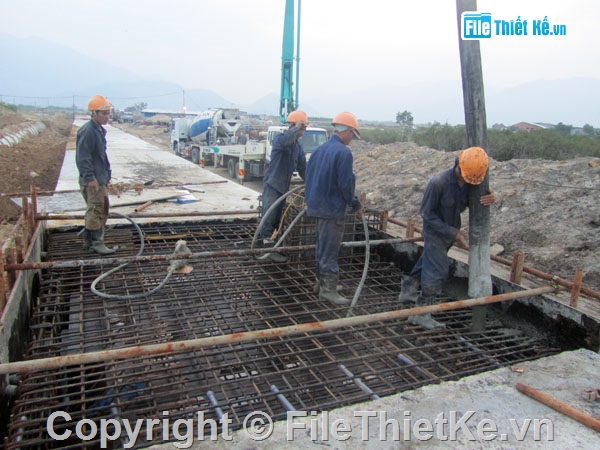

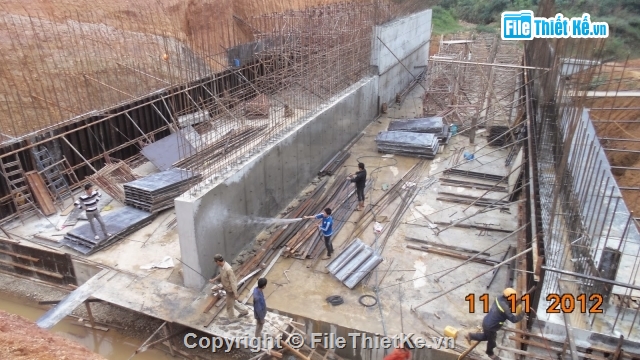

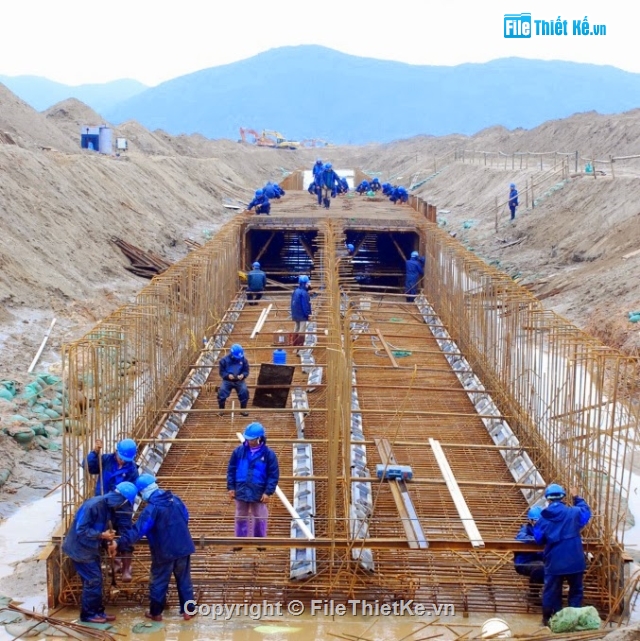

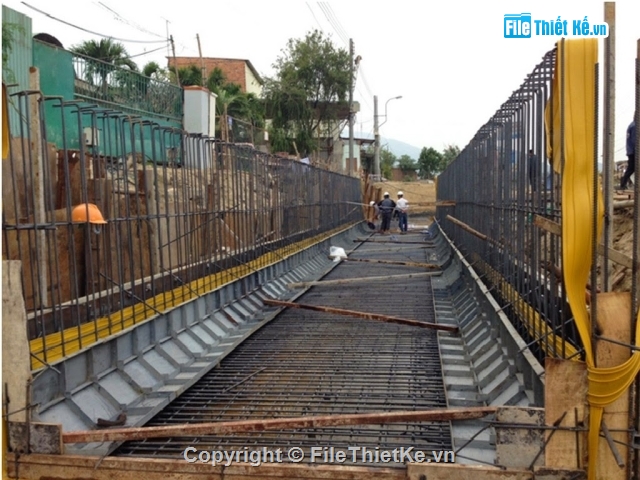

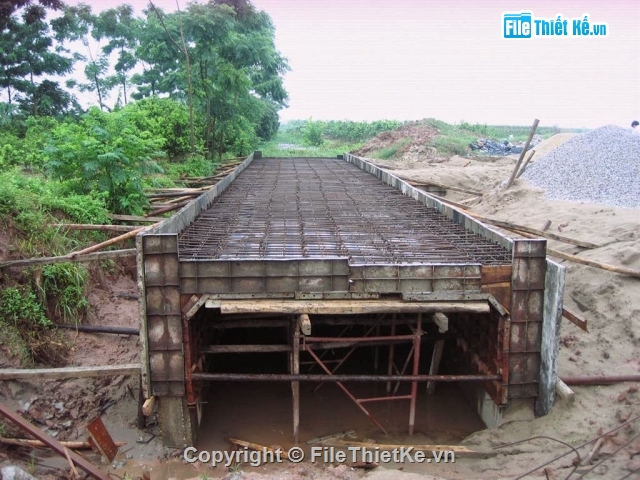

HÌNH ẢNH DEMO

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Cống hộp 2.6x6.9m,Thiết kế Cống hộp 2.6m,cống thủy lợi,cống thoát nước,thi công cống hôp

Nguồn: Filethietke.vn



LINK DOWNLOAD

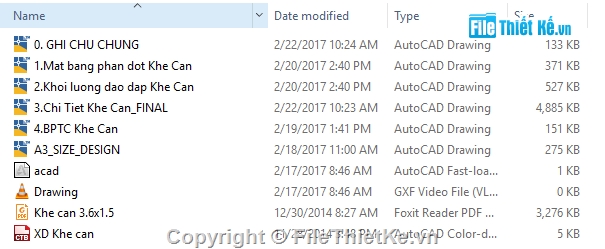

Cong Hop.rar [21.3]
