Đồ án môn học thiết kế dụng dụ cắt công nghiệp full TM và BV. Chi tiết đồ án các bạn xem phần mô tả chi tiết


MÔ TẢ CHI TIẾT

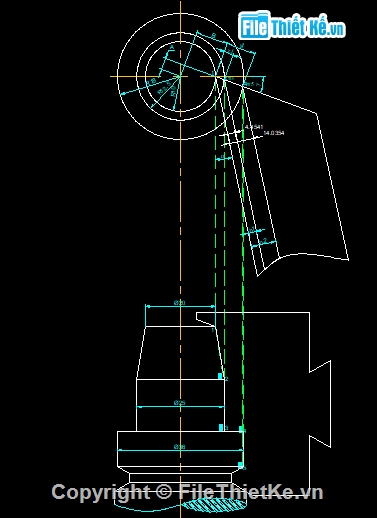

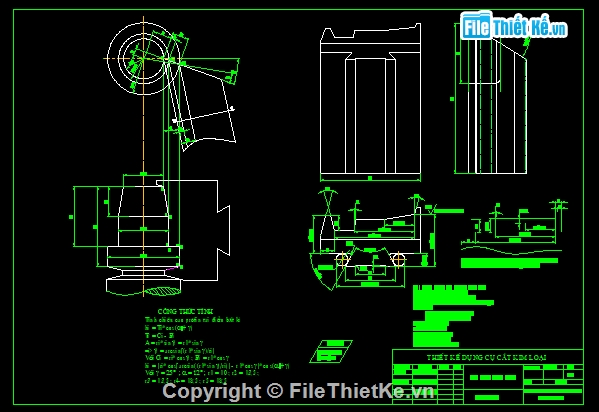

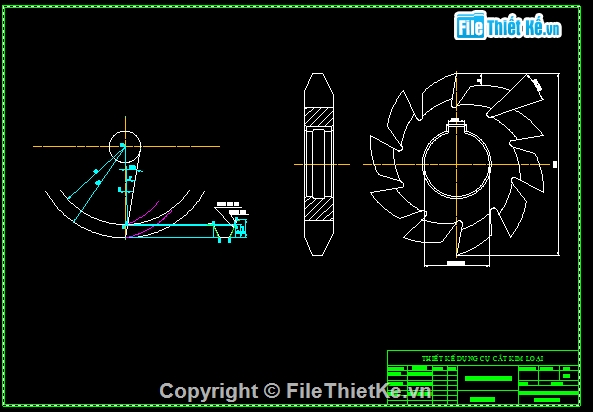

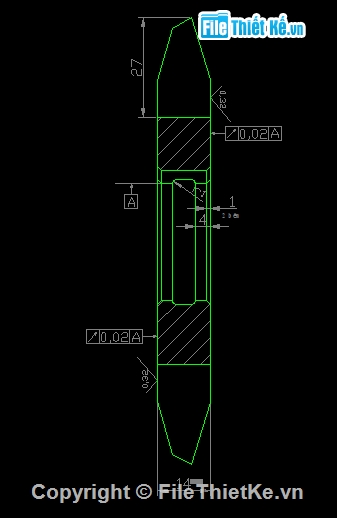

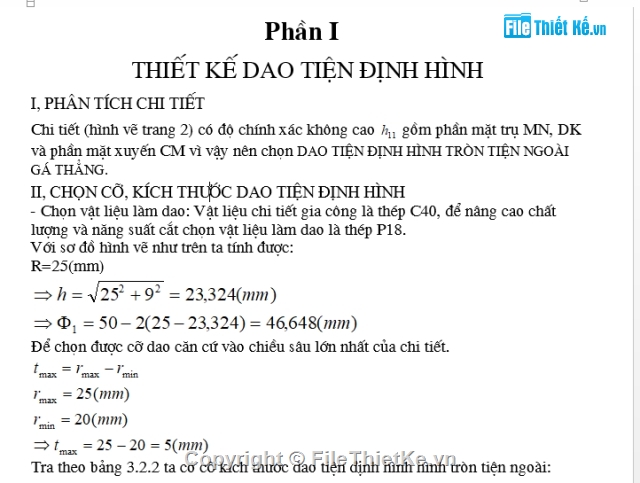

Phần I Thiết kế dao tiện định hình


I, Phân tích chi tiết

Chi tiết (hình vẽ trang 2) có độ chính xác không cao   gồm phần mặt trụ MN, DK và phần mặt xuyến CM vì vậy nên chọn dao tiện định hình tròn tiện ngoài gá thẳng.

II, chọn cỡ, kích thước dao tiện định hình
- Chọn vật liệu làm dao: Vật liệu chi tiết gia công là thép C40, để nâng cao chất lượng và năng suất cắt chọn vật liệu làm dao là thép P18.

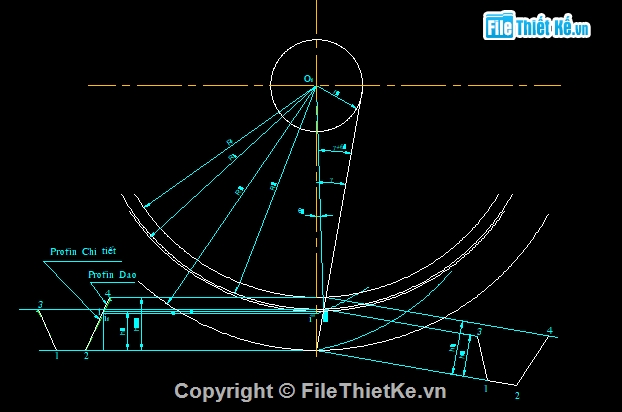

Với sơ đồ hình vẽ như trên ta tính được:
R=25(mm)

Phần II:Thiết kế dao chuốt


Các thông số của đề bài

Tt Đường kính danh nghĩa lỗ sau khi chuốt, mm Cấp chính xác lỗ sau khi chuốt Chiều dài lỗ chuốt, mm Vật liệu chi tiết Nguyên công trước chuốt Ghi chú
3N 64 H7 44 Thép 50 Tiện rộng

I, Phân tích chi tiết, chọn sơ đồ cắt
Chọn dao với đường kính danh nghĩa lỗ sau chuốt: 64(mm)
Cấp chính xác của lỗ sau chuốt: H7
Chiều dài lỗ chuốt: 44(mm)
Vật liệu chi tiết: thép 50
Do đó chọn sơ đồ cắt theo sơ đồ chuốt lớp


II, Vật liệu làm dao chuốt
Dao chuốt làm từ 2 loại vật liệu phần đầu dao (hay phần cán) làm bằng thép kết cấu thép 45.
Phần phía sau (từ phần định hướng phía trước trở về sau) làm bằng thép gió P18.

III, Phần răng cắt và sử dụng
Dao chuốt chia ra làm 5 phần lớn
- Phần đầu dao (I) gồm đầu kẹp, cổ dao, côn chuyển tiếp, phần răng (III) gồm phần răng cắt thô, răng cắt tinh, răng sửa đúng.
- Phần dẫn hướng phía trước (II)
- Phần dẫn hướng phía sau (IV)
- Phần đo (V) (thường có đối với dao chuốt dài)
- Phần răng là phần quan trọng nhất của dao chuốt nó được thiết kế trước để làm cơ sở cho các phần khác, kích thước răng, số lượng mỗi răng, đường kính các răng.

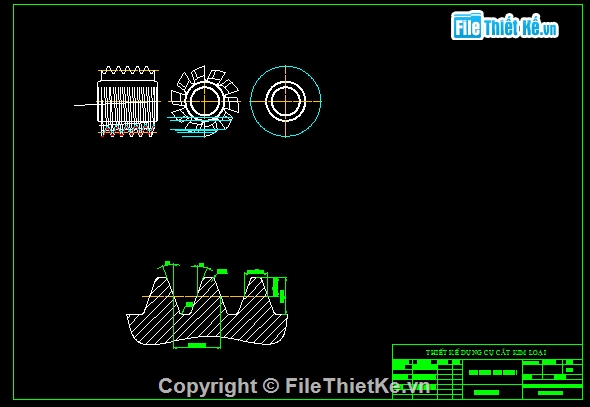

Phần III:Thiết kế dao phay lăn trục then hoa


Đề bài

TT Yếu tố định tâm Lắp ghép theo yếu tố định tâm Lắp ghép theo b Chiều dài lỗ chuốt L2(mm) Ghi chú
2P D H7/f7 F8/e8 1,16D Chiều dài trục then hoa chọn tuỳ ý

Kích thước cơ bản của then hoa

ZxdxD
(Z số răng) b d1 a f r
Không nhỏ hơn Kích thước
danh nghĩa Sai lệch giới hạn Không lớn hơn
TT 6x26x30 6 22,1 3,34 0,3 +0,2 0,2

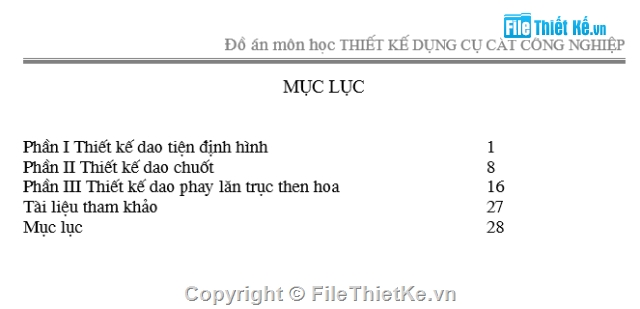

Mục Lục


Phần I Thiết kế dao tiện định hình 1
Phần II Thiết kế dao chuốt 8
Phần III Thiết kế dao phay lăn trục then hoa 16
Tài liệu tham khảo 27
Mục lục 28
