Đồ án thi công Mố trụ cầu kiến trúc đà nẵng. Cầu có 3 nhịp 36m dầm I BTCT dự ứng lực căng sau


MÔ TẢ CHI TIẾT
Trình tự thi công trụ T2 gồm các bước như sau:
- Tập kết vật tư thiết bị thi công.
- Định vị tim trụ (dùng máy + nhân công)
- Gia công lồng thép.
- Thi công cọc khoan nhồi.
+ Chuẩn bị thi công.
+ Công tác định vị, hạ ống vách.
+ Công tác khoan tao lỗ.
+ Vệ sinh lỗ khoan lần 1.
+ Công tác cốt thép.
+ Vệ sinh lỗ khoan lần 2.
+ Công tác đổ bê tông cọc.
+ Rút ống vách, lấp đầu cọc.
+ Kiểm tra, nghiệm thu cọc.
- Thi công vòng vây cọc ván thép.
- Đào đất hố móng bằng máy đào gầu ngoạm kết hợp sói hút đến cao độ thiết kế.
- Sửa  sang  hố  móng, tiến  hành  đổ  bêtông  bịt  đáy  bằng  phương  pháp vữa dâng.
- Hút nước hố móng.
- Đập đầu cọc ,san sửa vệ sinh hố móng và tiến hành đổ lớp đệm.
- Nghiệm thu hố móng.
- Lắp dựng cốt thép, ván khuôn và tiến hành đổ bêtông bệ trụ.
- Khi bêtông bệ trụ đã đạt cường độ, tháo dỡ ván khuôn, lấp đất hố móng đến cao độ đỉnh bệ móng.
- Lắp dựng cốt thép, ván khuôn và tiến hành đổ bêtông thân trụ T2.
- Lắp dựng cốt thép, ván khuôn và tiến hành đổ bêtông xà mũ.
- Khi bêtông xà mũ đạt cường độ, tiến hành tháo dỡ ván khuôn và hoàn thiện trụ.
IV. Các công tác chính trong quá trình thi công trụ:
1) Công tác chuẩn bị:
1.1. Lán trại kho tàng:

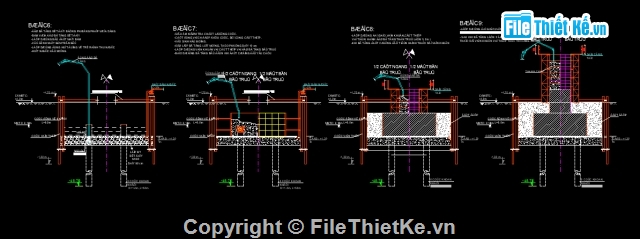

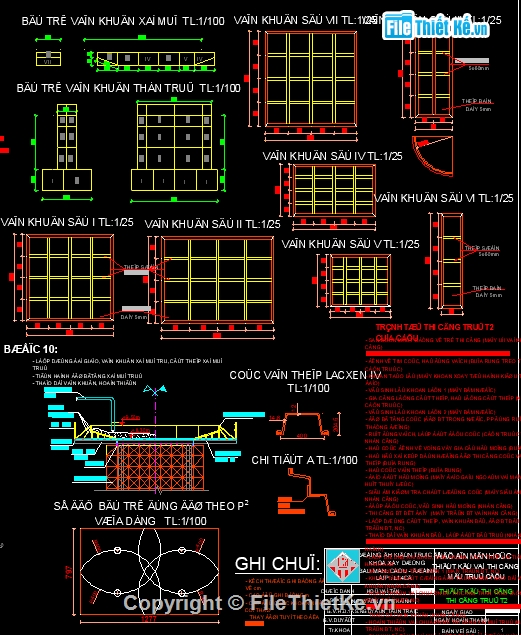

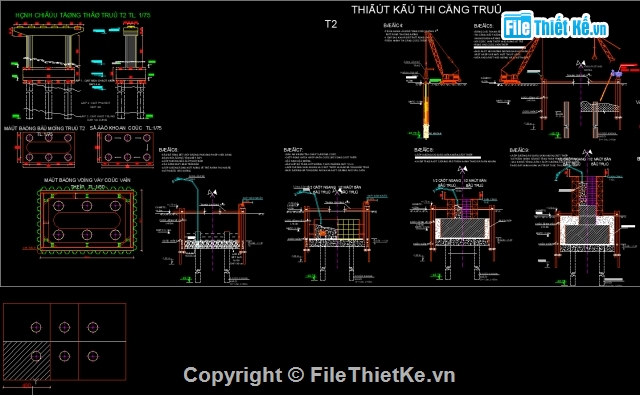

HÌNH ẢNH DEMO
