1. Phần kiến trúc
– Bản vẽ tổng thể mặt bằng.

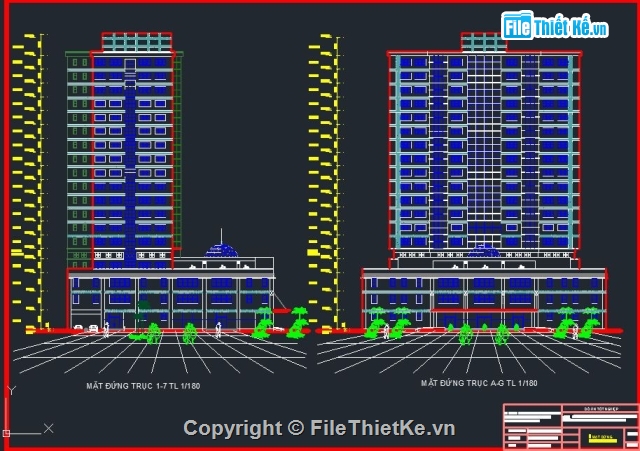

– Bản vẽ mặt đứng, mặt cắt, tầng điển hình, tầng hầm.
– Phần thuyết minh kiến trúc.
2. Phần kết cấu
– Sáp nội lực.
– Sáp dao động.
– Thuyết minh tính toán.
– Hình vẽ
3. Phần thi công
– Bản vẽ + Thuyết minh

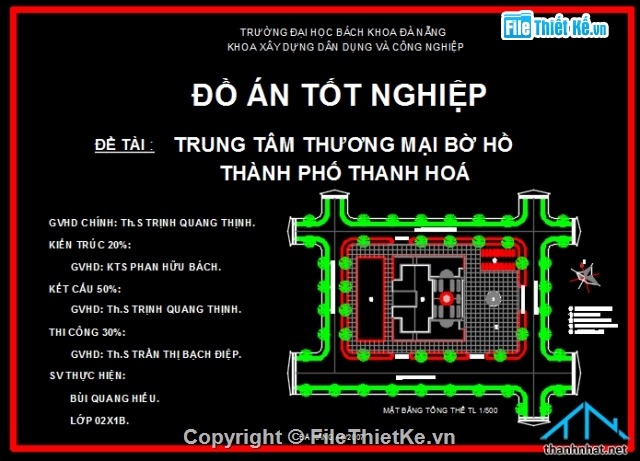

Đồ án tốt nghiệp thiết kế trung tâm thương mại bờ hồ TP. Thanh Hóa bao gồm:
+ Chi tiết kiến trúc: Mặt bằng, mặt cắt,mặt đứng
+ Chi tiết kết cấu: khung trục, dầm
+ Chi tiết thi công: ván khuôn, phần thân, tiến độ thi công
+ Dự toán, thuyết minh
Diện tích sử dụng để xây dựng công trình khoảng 10.000 m2, diện tích xây dựng là 3.060 m2, diện tích còn lại dùng làm hệ thống khuôn viên, cây xanh, các sân thể thao và giao thông nội bộ.
Công trình gồm 21 tầng trong đó có một tầng hầm dùng làm gara ôtô và tầng 5 bố trí các phòng kỹ thuật, máy móc, điều hoà…Công trình có tổng chiều cao là 70,4 (m) kể từ cốt 0,000 và tầng hầm nằm ở cốt –3,300 so với cốt 0,000.
Tầng 1¸3 dùng làm siêu thị nhằm phục vụ cho nhu cầu mua bán và các dịch vụ vui chơi giải trí. Tầng 4¸19 dùng làm văn phòng cho các cơ quan thuê.
Công trình là đặc trưng điển hình của quá trình đô thị hoá theo xu hướng hiện đại.
Diện tích sử dụng để xây dựng công trình khoảng 10.000 m2, diện tích xây dựng là 3.060 m2, diện tích còn lại dùng làm hệ thống khuôn viên, cây xanh, các sân thể thao và giao thông nội bộ.
Công trình gồm 21 tầng trong đó có một tầng hầm dùng làm gara ôtô và tầng 5 bố trí các phòng kỹ thuật, máy móc, điều hoà…Công trình có tổng chiều cao là 70,4 (m) kể từ cốt 0,000 và tầng hầm nằm ở cốt –3,300 so với cốt 0,000.
Tầng 1¸3 dùng làm siêu thị nhằm phục vụ cho nhu cầu mua bán và các dịch vụ vui chơi giải trí. Tầng 4¸19 dùng làm văn phòng cho các cơ quan thuê.
Công trình là đặc trưng điển hình của quá trình đô thị hoá theo xu hướng hiện đại.
