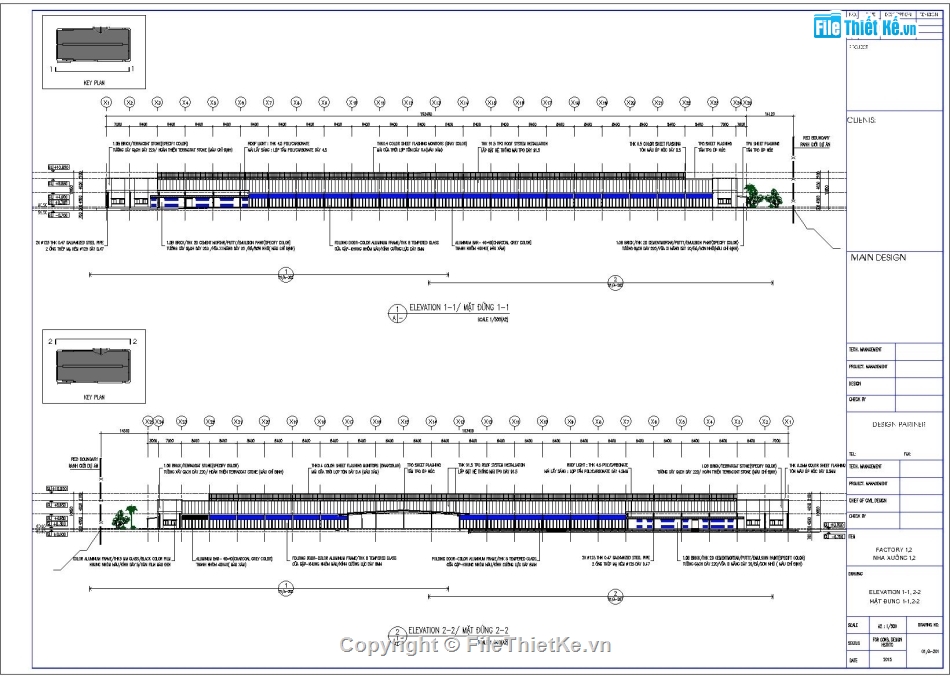

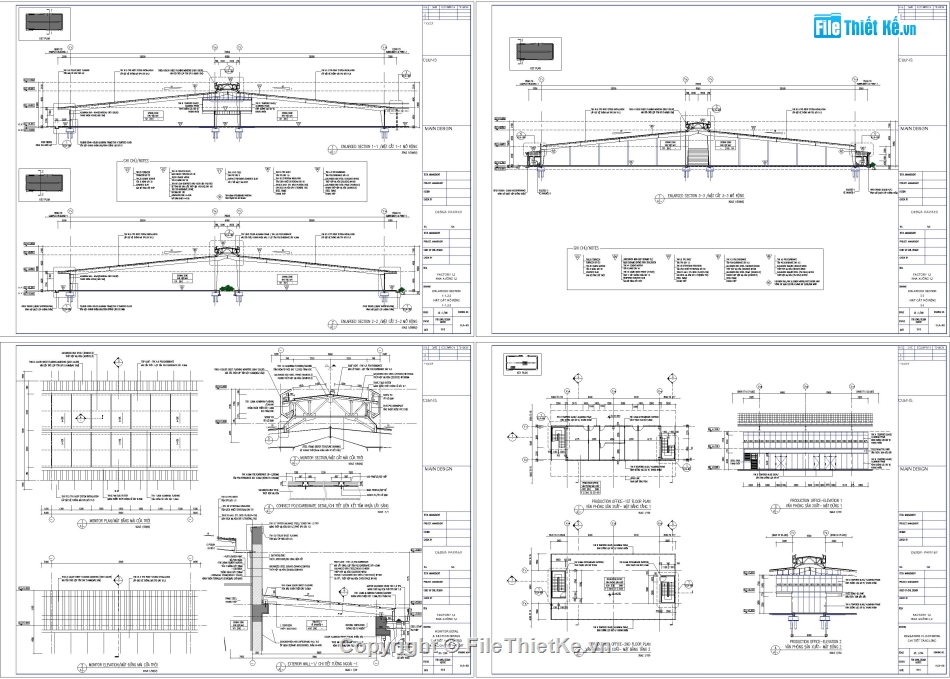

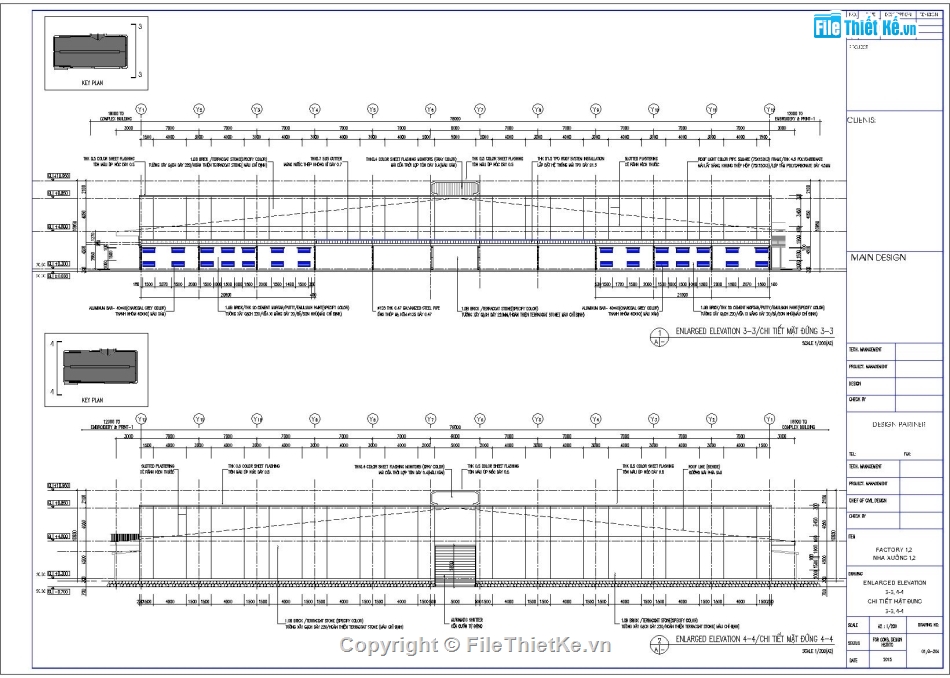

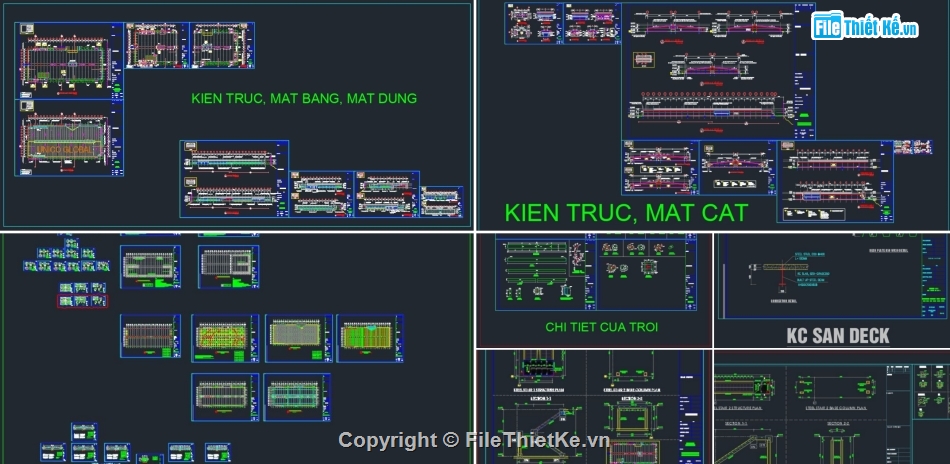

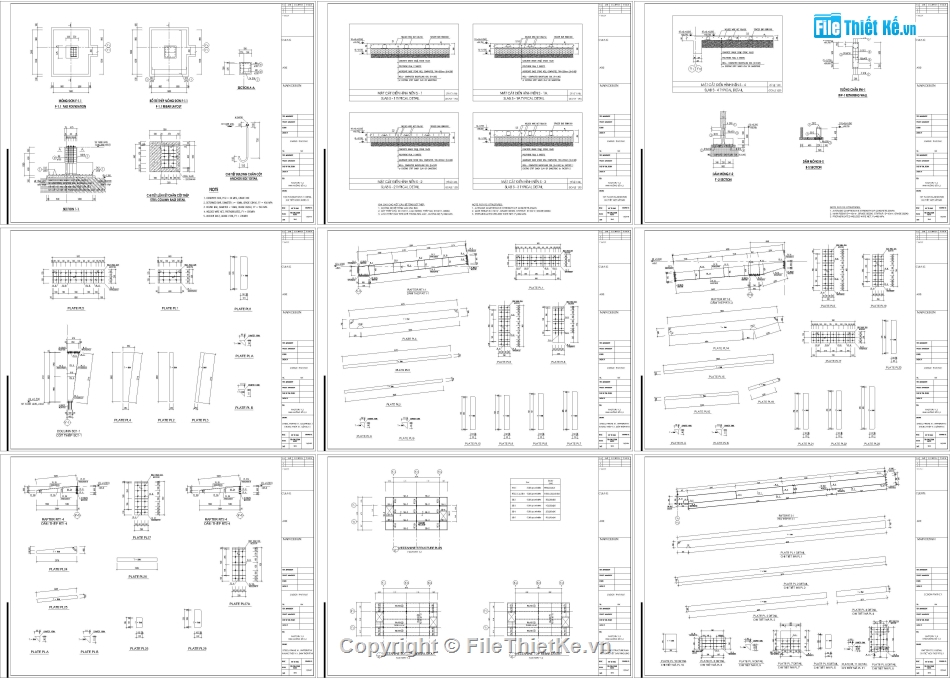

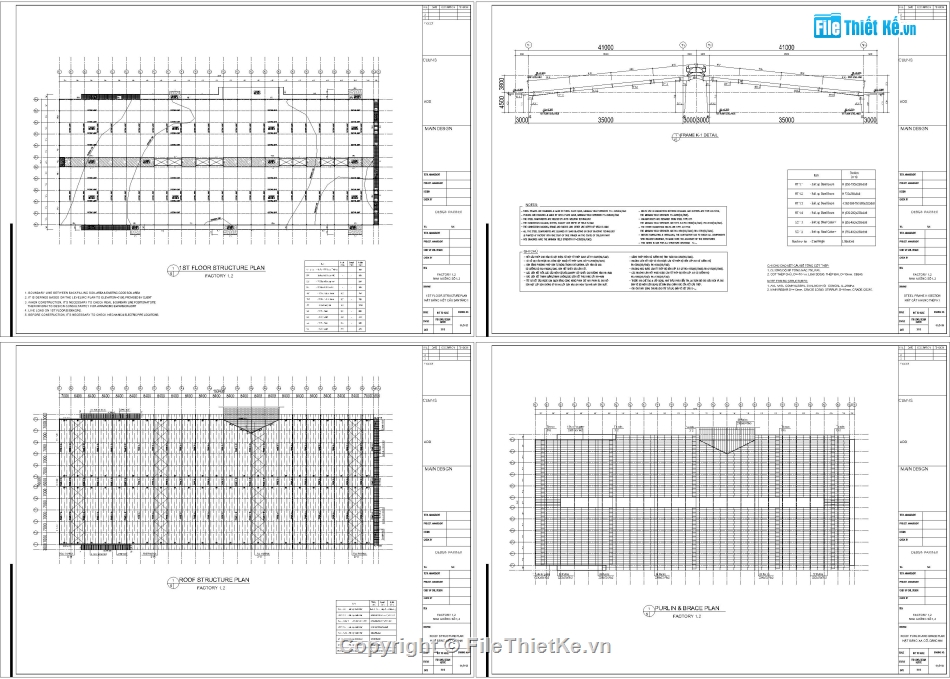

Bản vẽ thiết kế xưởng chính khu công nghiệp may thêu.
Thông số thiết kế xưởng chính như sau:
- Kích thước: 76x193m

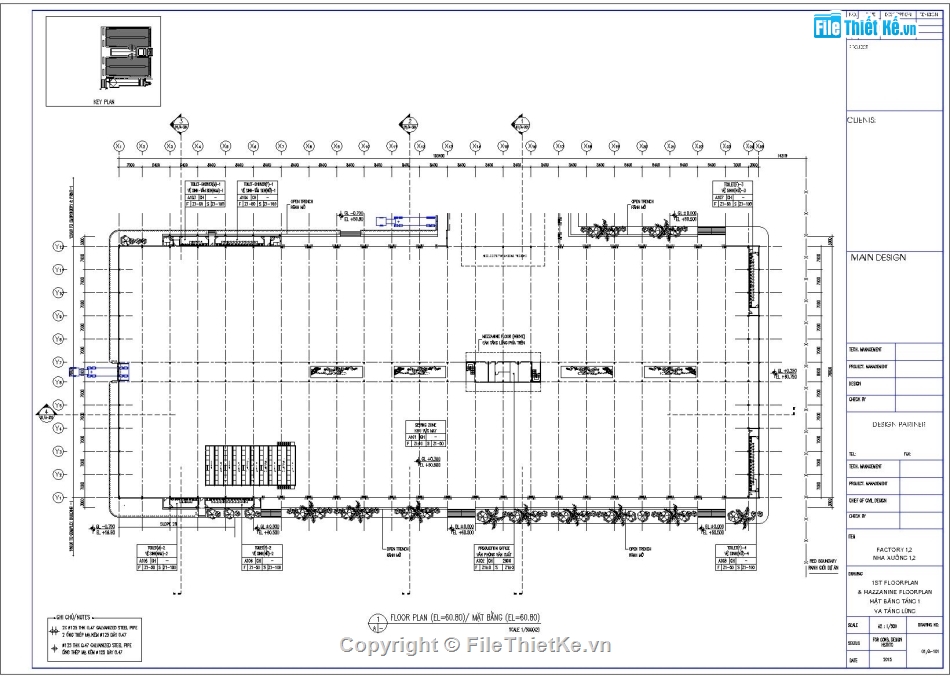

- 1 tầng, khu văn phòng đặt tại trung tâm xưởng, thiết kế 2 tầng (sàn lửng)
Thông tin kết cấu:
- Móng nông BTCT

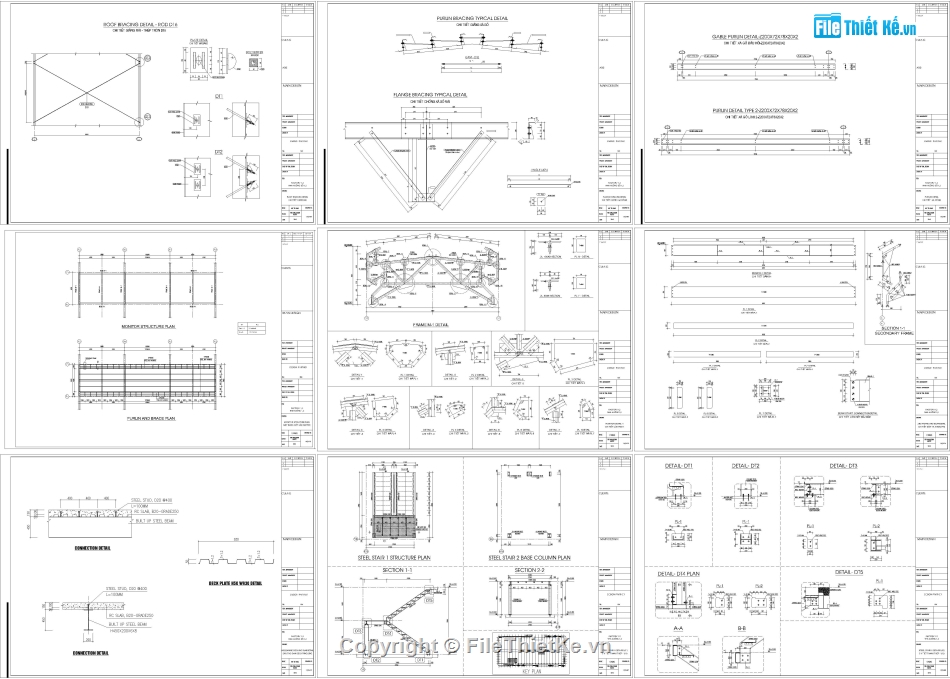

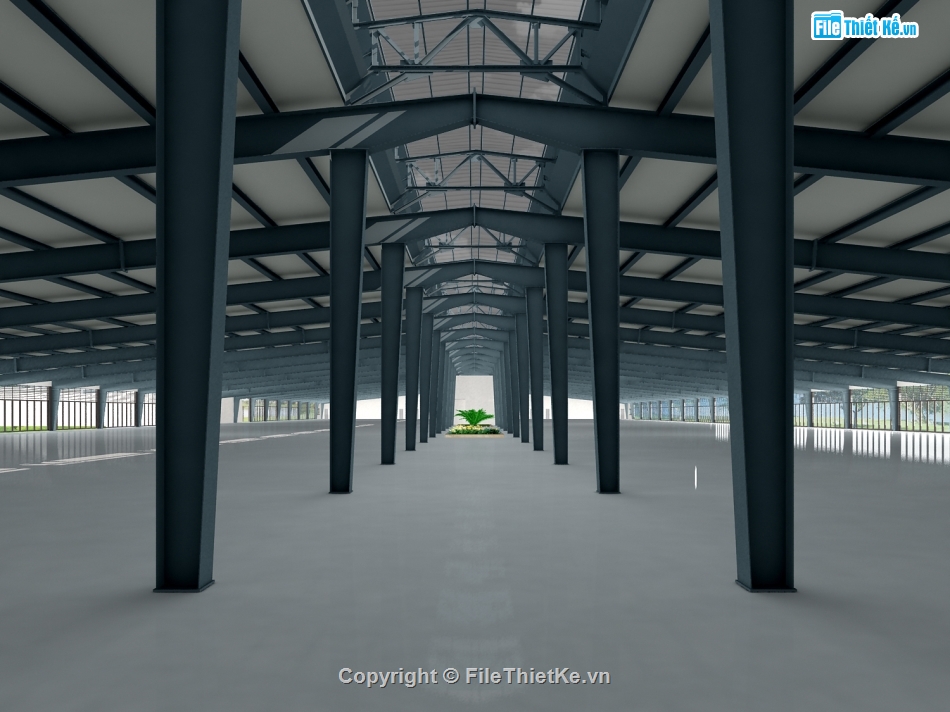

- Khung thép tiền chế:

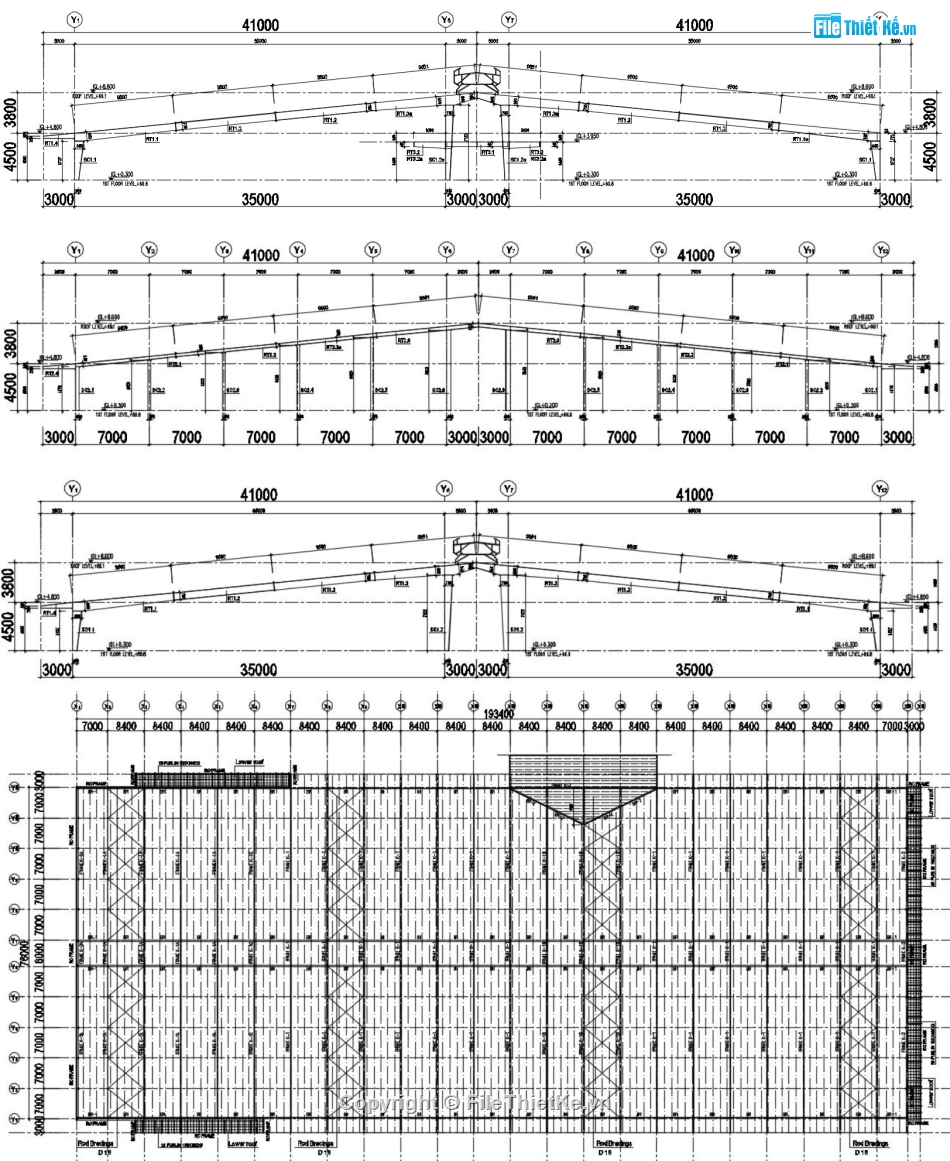

+ Bước khung ngang: 03 trục: 35 + 6 +35 = 76m
+ Bước khung dọc: Khung hồi 7m, khung giữa điển hình 8.4m
- Cột chính: H(400-850)x250x8x8; H(400-750)x250x8x8
- Cột hồi: H400x250x8x6
- Dầm chính: H(500-950)x250x8x8
- Xà gồ mái: Z200x72x78x20x2
....
