Mẫu nhà phố vuông đất phong cách hiện đại, mặt tiền 5m sâu 14m.

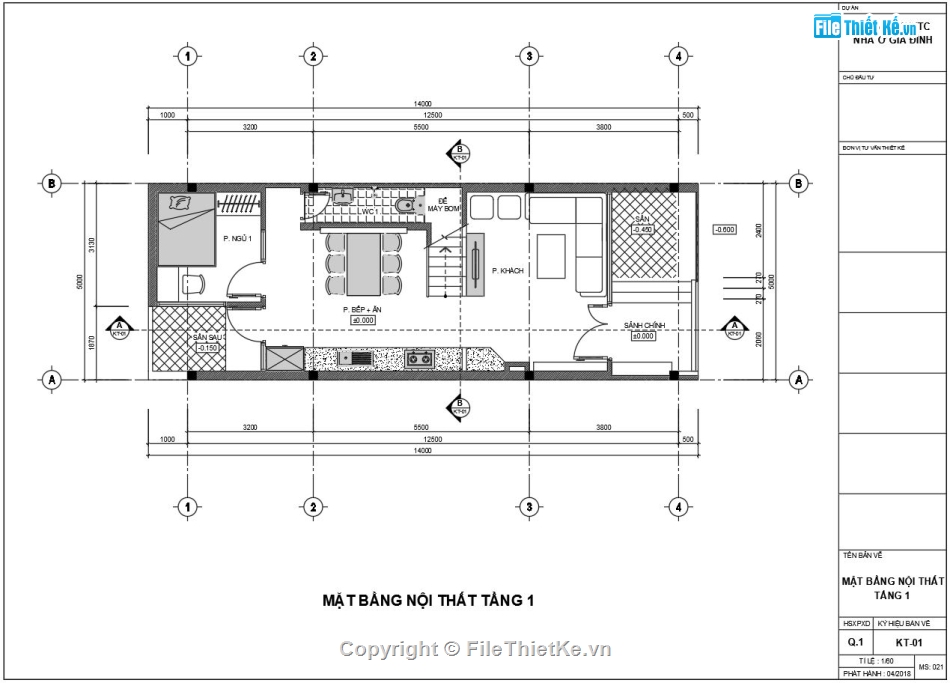

Tầng 1: Phòng khách, Bếp + phòng ăn, Wc gầm thang, 1 ngủ, 1 sân ướt sau nhà

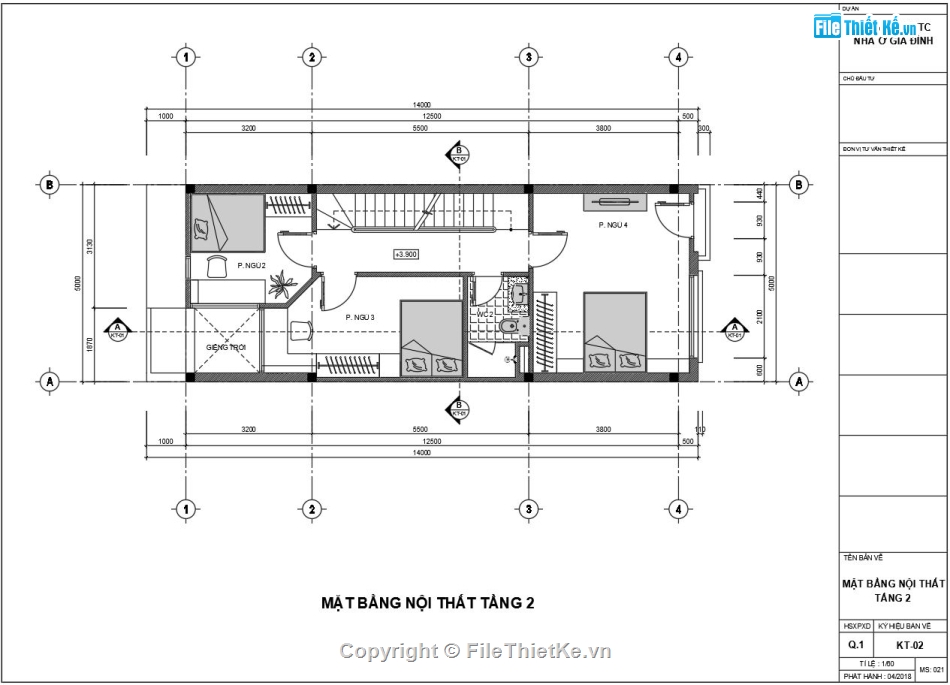

Tầng 2: 03 phòng ngủ 1 Wc tầng

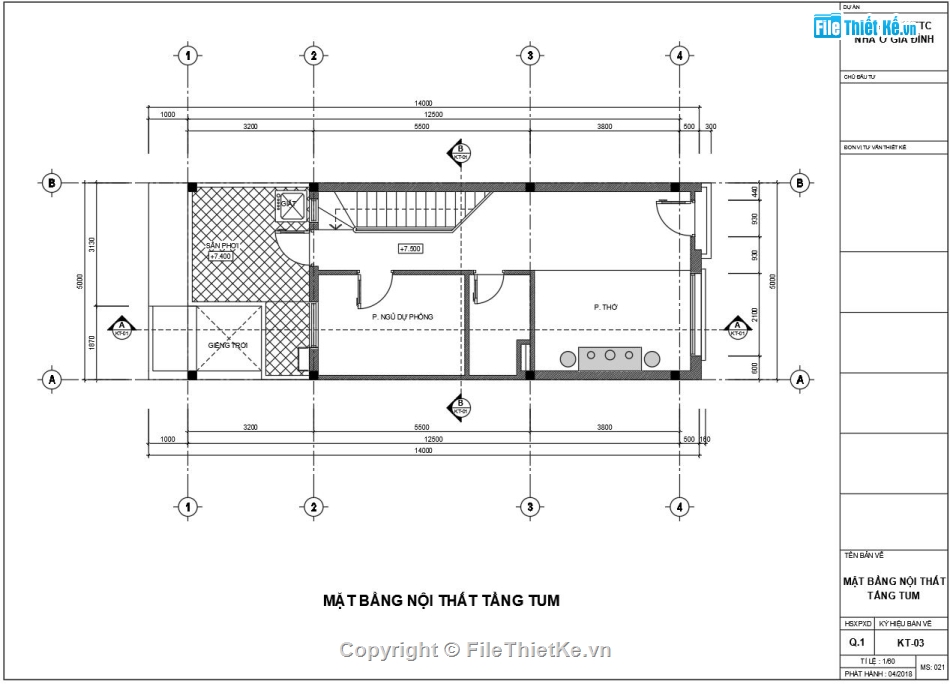

Tầng 3: 01 ngủ dự phòng, phòng thờ, sân phơi, 1 sảnh lớn rộng.

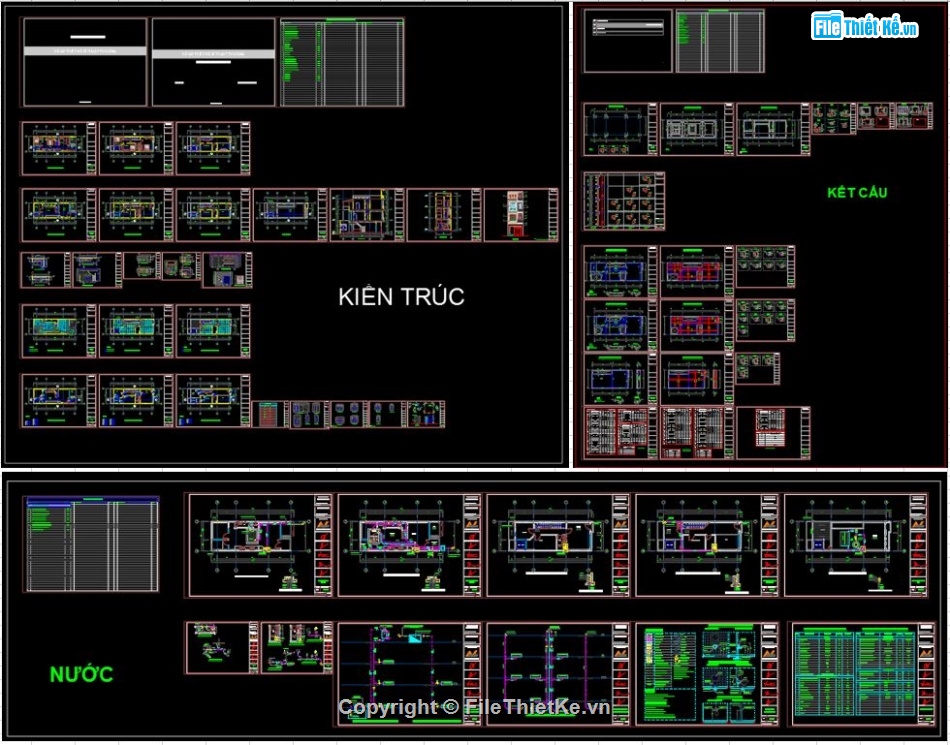

Hồ sơ gồm có (File Cad):

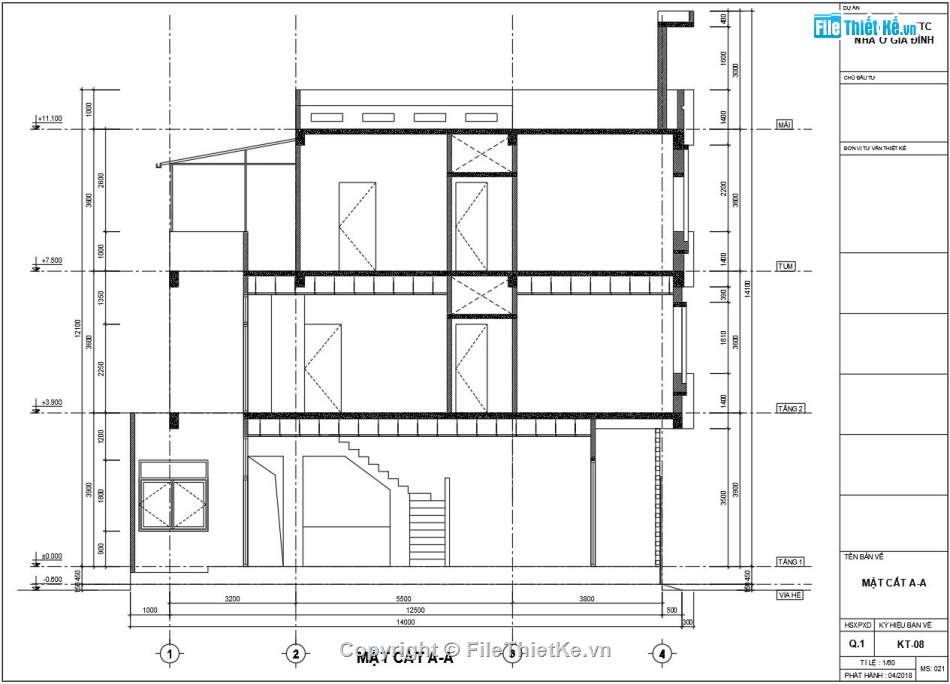

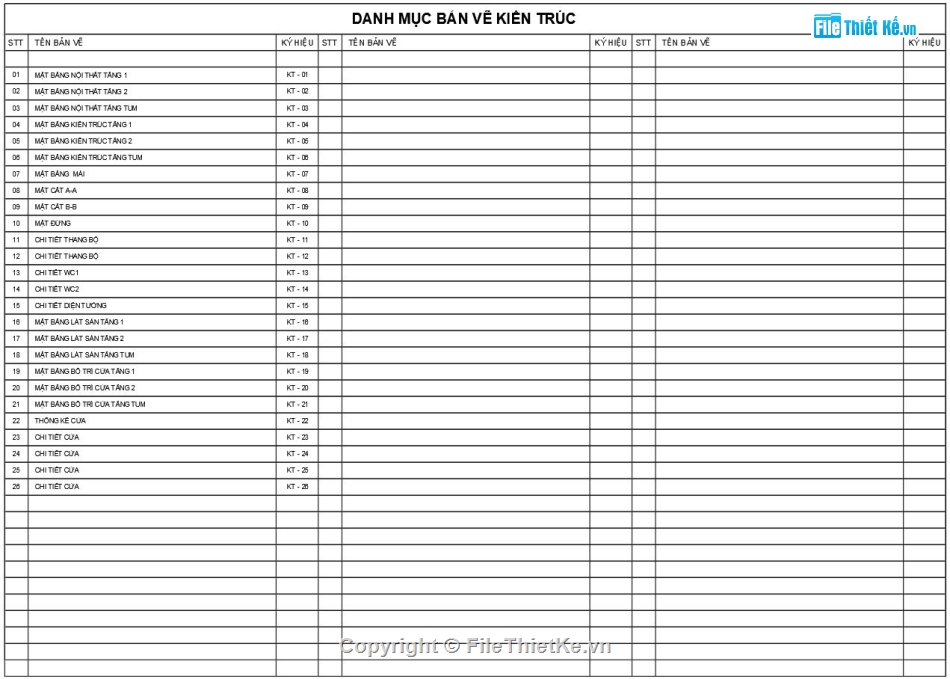

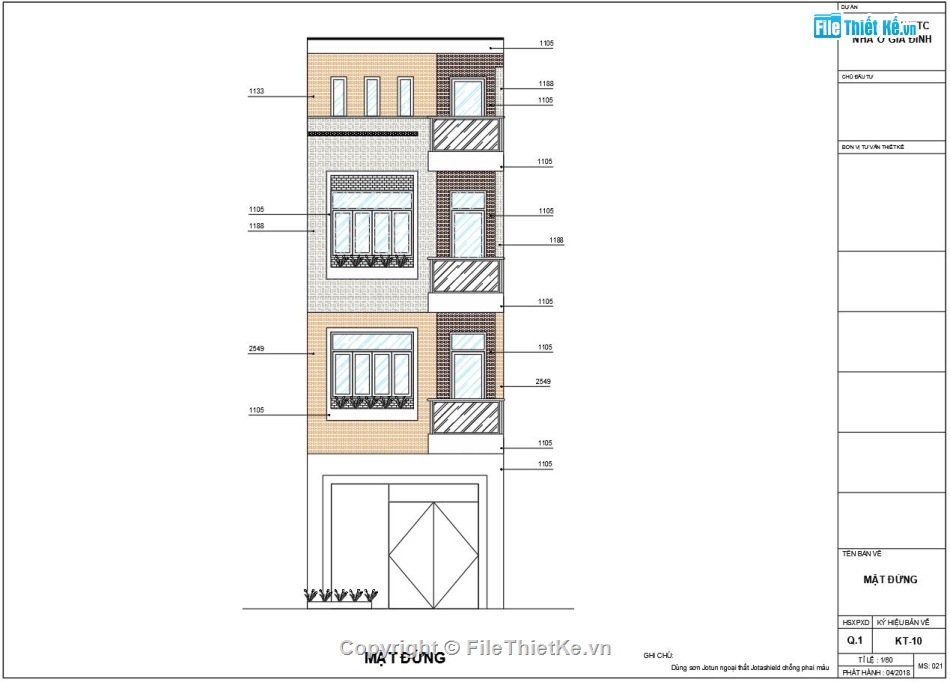

- Hồ sơ kiến trúc: Mặt bằng nội thất, Mặt bằng tường, mặt bằng cửa. Mặt đứng (mặt tiền), mặt cắt. Các bản vẽ chi tiết thang, wc, cửa ...

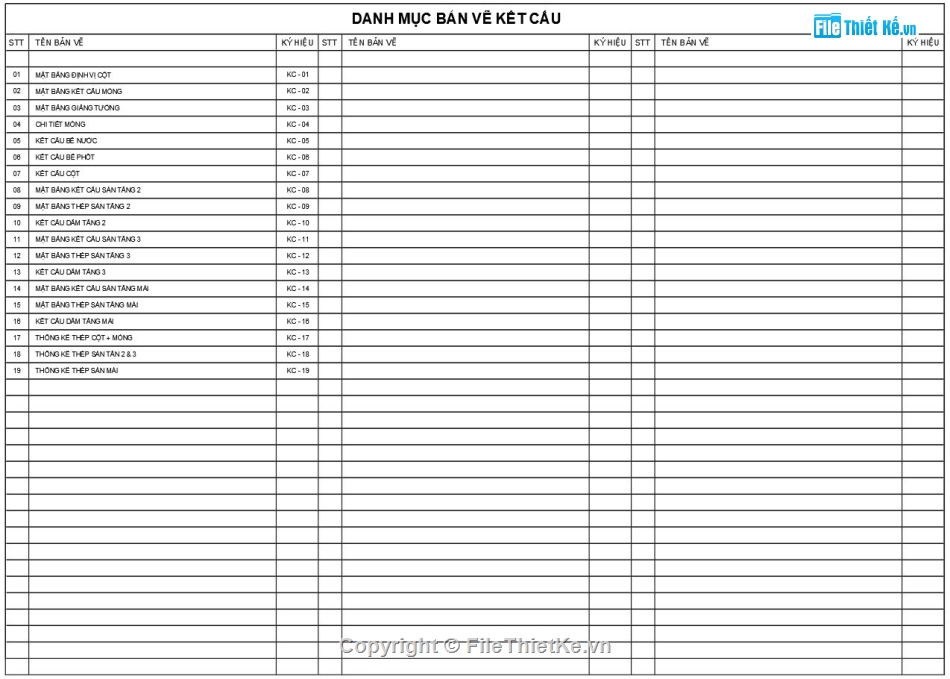

- Bản vẽ thiết kế kết cấu

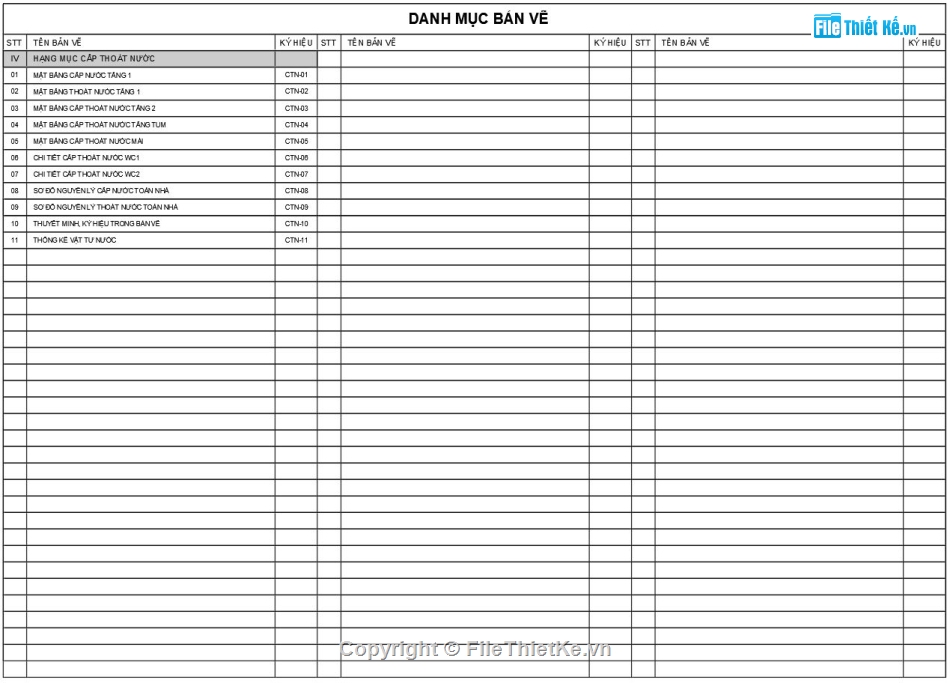

- Bản vẽ thiết kế cấp thoát nước
- 1 ảnh phối cảnh mặt tiền.
Một số điểm đáng chú ý trong thiết kế:
- Nhìn bề ngoài như một ngôi nhà 4 tầng, nhưng thực chất đây là ngôi nhà thiết kế 3 tầng. Trên mái tầng 3 xây thêm 1 bức tường giả tạo dáng nhà 4 tầng
- Ngôi nhà sử dụng 1 giếng trời phía sau nhà đểu cấp gió và lấy sáng
- Thiết kế kết cấu sàn phẳng hoàn toàn, chỉ đi dầm bo biên. Nhin từ dưới lên sẽ không thấy dầm lộ nên cũng không cần thiết kế trần thạch cao. Theo dõi thêm phần bản vẽ kêt cấu (Đã up trong hồ sơ)
Nguồn: Filethietke.vn
