Mẫu nhà ống sâu phong cách tân cổ điền, lô đất mặt tiền 5m sâu 19m.
Tầng 1: Ga ra để xe tại sân trước nhà, Phòng ăn + Bếp, Wc + sân ướt sau nhà

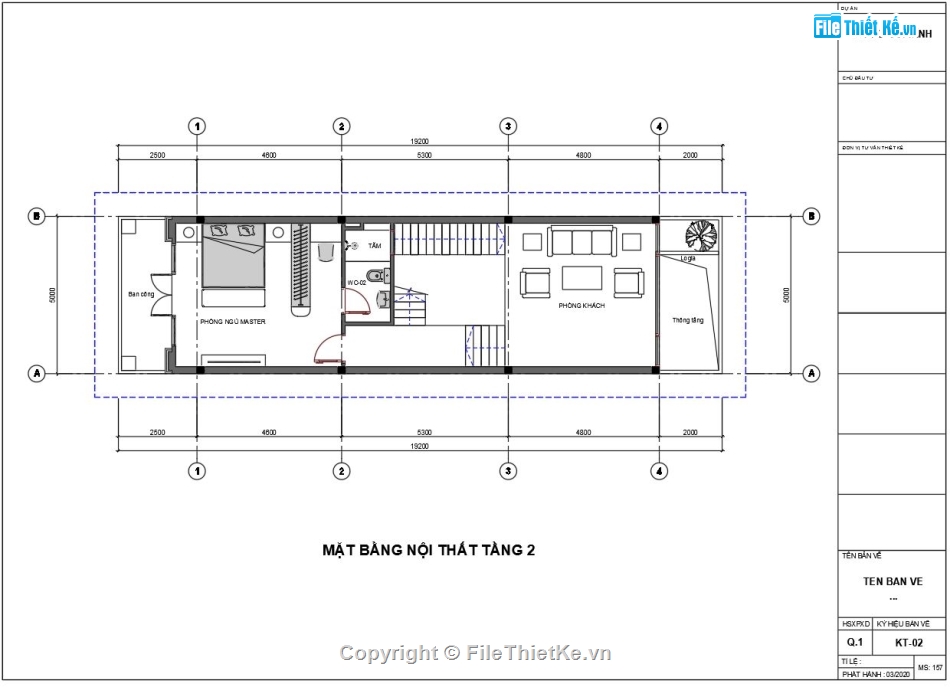

Tầng 2: 01 phòng ngủ 1 Master có ban công, Phòng khách

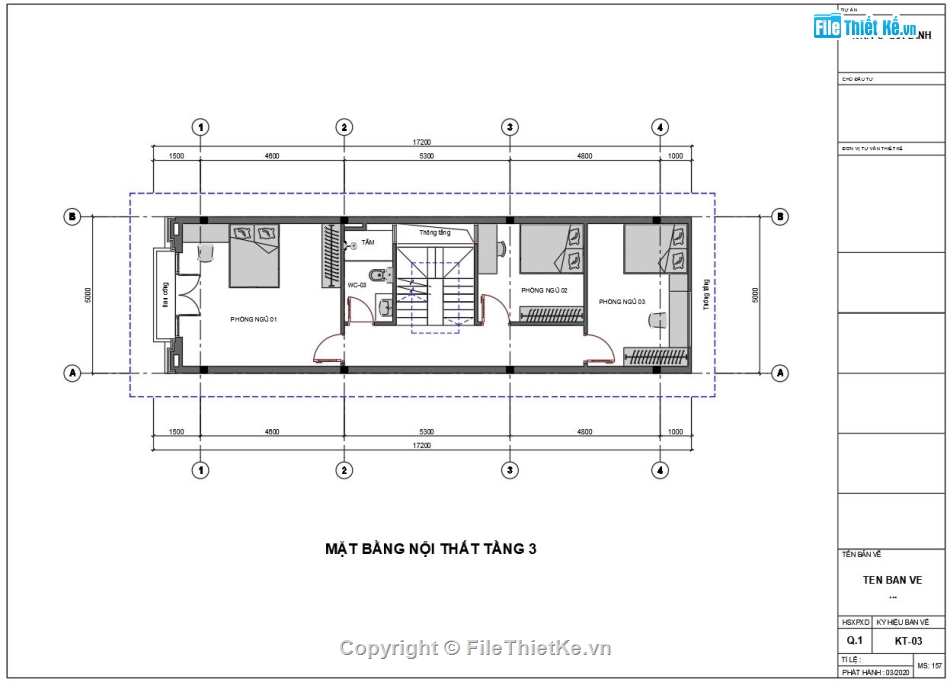

Tầng 3: 03 ngủ con, wc chung

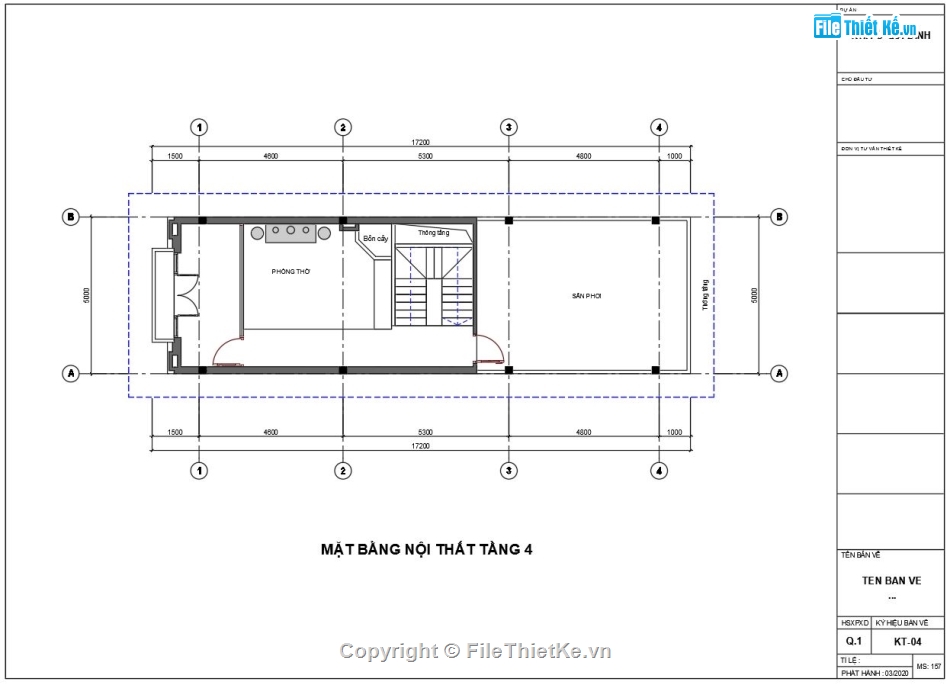

Tầng 4; Sân phơi, phòng thờ
Hồ sơ gồm có (File Cad):

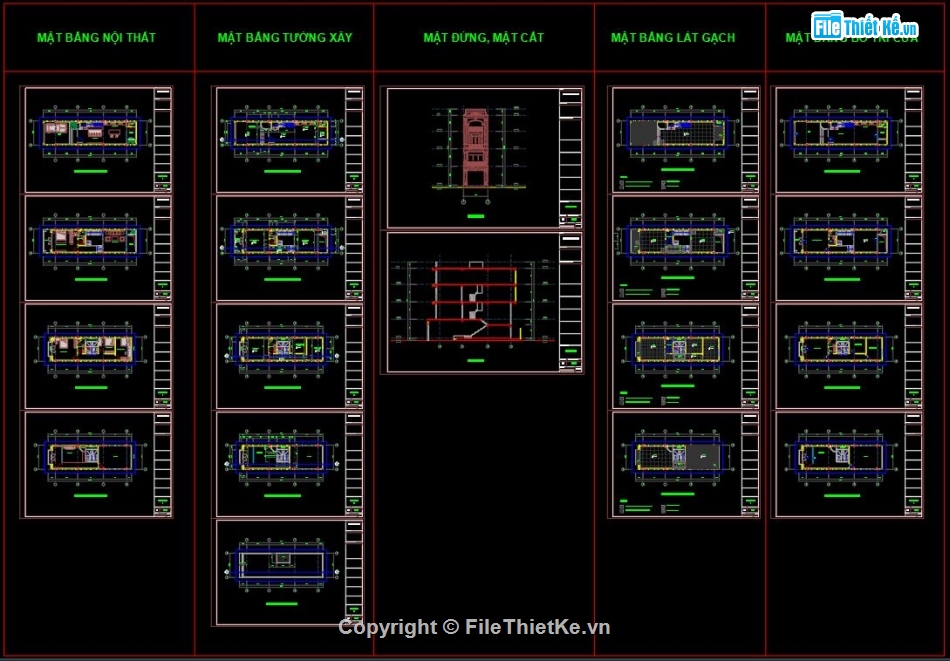

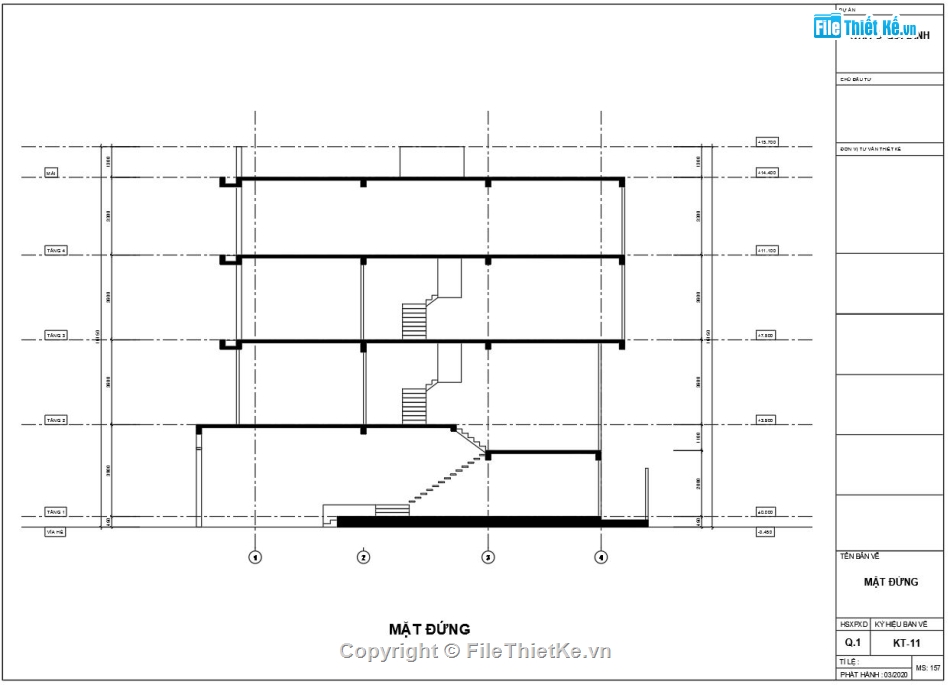

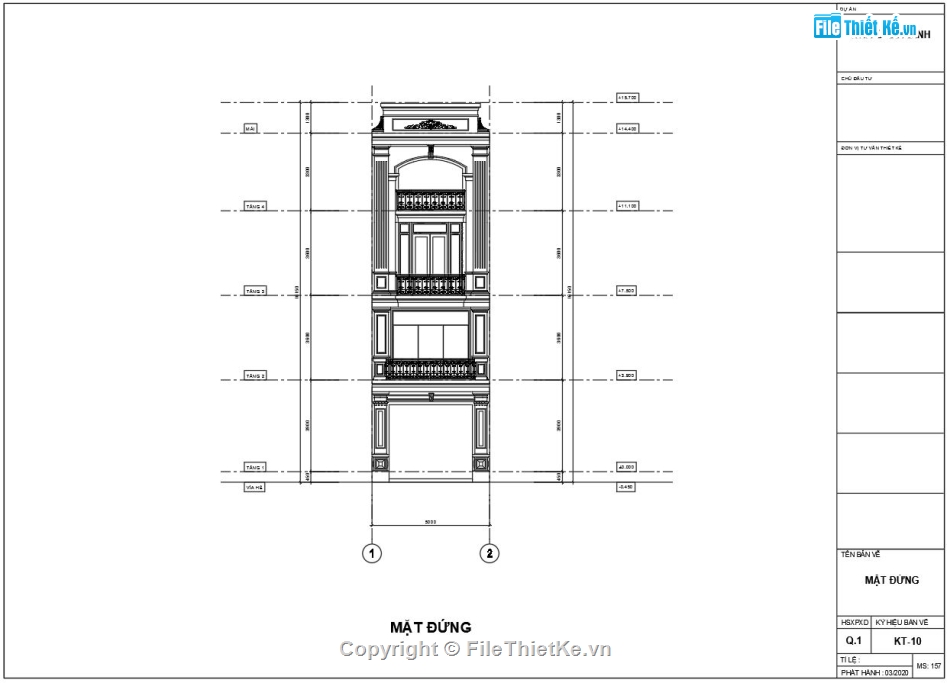

- Hồ sơ kiến trúc: Mặt bằng nội thất, Mặt bằng tường, mặt bằng cửa. Mặt đứng (mặt tiền), mặt cắt.

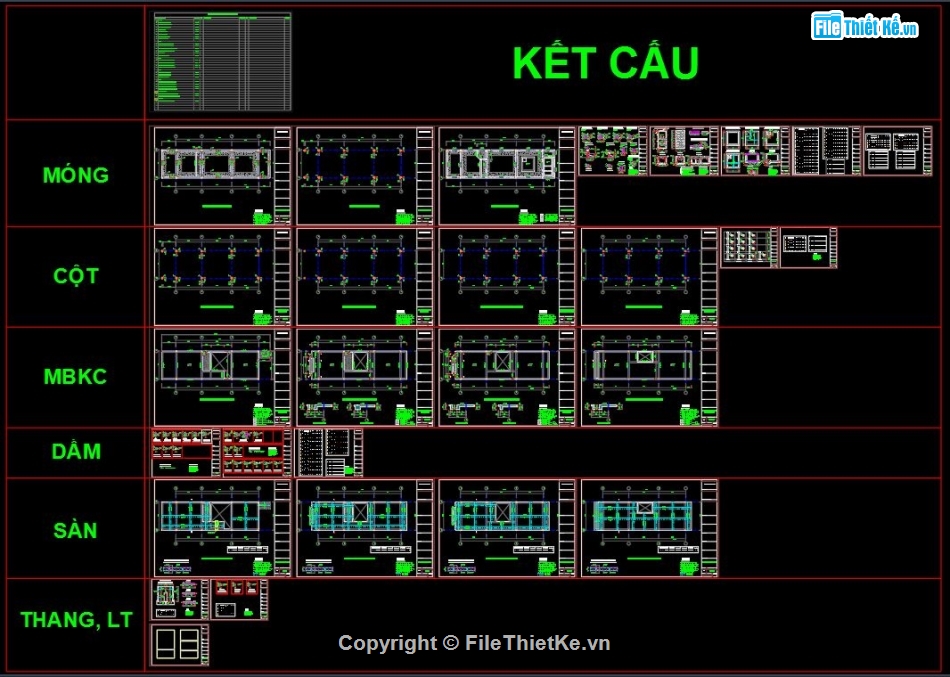

- Bản vẽ thiết kế kết cấu (Đầy đủ BVTC)
- 2 ảnh phối cảnh mặt tiền.
Điểm đáng chú ý trong thiết kế:
- Mặt trước không xây hết đất, tụ lại 2,5m cùng với khoảng 2,5m ăn vào trong nhà để làm Gara ô tô
- Mặt sau để sân ướt lấy thoáng đồng thời thông gió cho phòng khác T2 và phòng ngủ sau nhà T3
- Thiết kế kết cấu sàn phẳng hoàn toàn, chỉ đi dầm bo biên. Nhìn từ dưới lên sẽ không thấy dầm lộ nên cũng không cần thiết kế trần thạch cao. Theo dõi thêm phần bản vẽ kết cấu (Đã up trong hồ sơ)
Nguồn: Filethietke.vn
