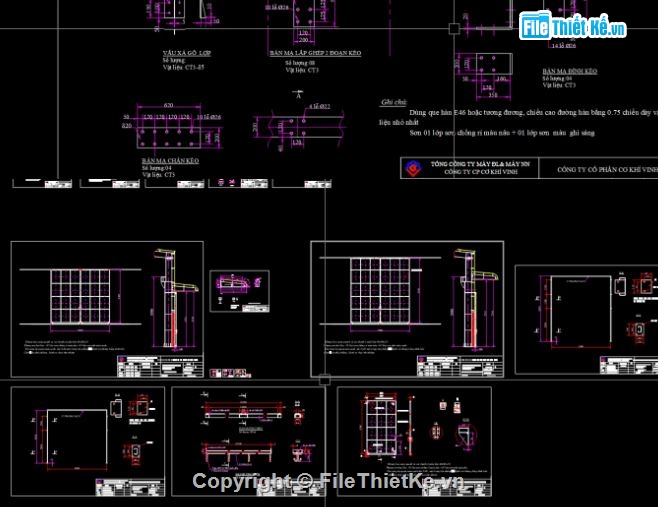

File bản vẽ AutoCAD bao gồm trọn bộ hồ sơ kiến trúc và kết cấu thép, cung cấp đầy đủ thông tin kỹ thuật phục vụ thiết kế, thi công nhà xưởng. Tài liệu giúp người đọc dễ dàng hình dung bố trí không gian, hệ khung chịu lực và các chi tiết quan trọng trong công trình.
1. Phần Kiến trúc:
Mặt bằng tổng thể: Thể hiện cách bố trí toàn bộ nhà xưởng trên lô đất, bao gồm khu sản xuất chính, khu phụ trợ và hệ thống giao thông nội bộ.
Mặt bằng nhà xưởng:
Kích thước tổng thể: 36m x 90m.
Thiết kế chia làm 2 nhịp (thường mỗi nhịp 18m), phù hợp bố trí dây chuyền sản xuất.
Thể hiện rõ vị trí cửa đi, cửa sổ, cửa cuốn, thông gió mái và bố trí cầu trục.
Mặt đứng và mặt cắt: Cung cấp thông tin về chiều cao công trình, hình dáng mái, độ dốc, cấu tạo nóc gió và các lớp vật liệu.
Chi tiết kiến trúc: Bao gồm cấu tạo mái, tường, cửa, vị trí thông gió và các chi tiết hoàn thiện theo tiêu chuẩn công nghiệp.
2. Phần Kết cấu Thép:
Sơ đồ khung kết cấu: Mô tả hệ khung chính của nhà xưởng gồm cột, dầm, vì kèo, giằng ngang – giằng dọc.
Mặt bằng định vị cột: Thể hiện rõ từng vị trí cột, mã hiệu và khoảng cách.

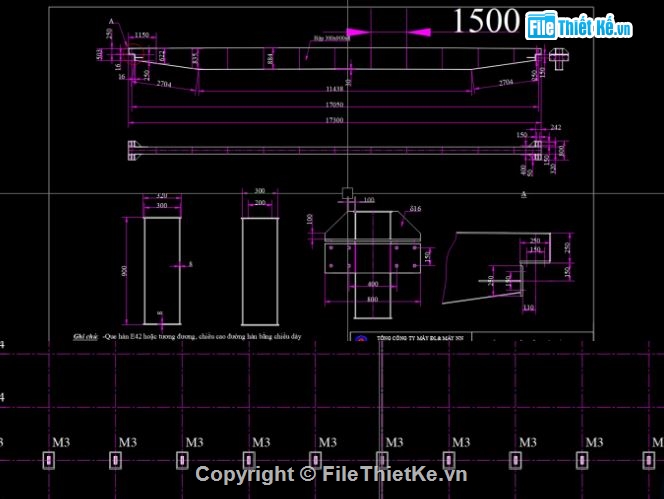

Chi tiết cấu kiện thép:
Cột thép: Kích thước mặt cắt, vật liệu sử dụng, chi tiết liên kết móng.
Dầm và vì kèo: Thiết kế tiết diện, cách lắp ghép với cột và các thành phần khác.
Hệ giằng: Gồm giằng mái, giằng cột, giằng xà gồ nhằm tăng độ cứng không gian.
Chi tiết hệ đỡ cầu trục: Mỗi nhịp được trang bị cầu trục 500kg, bản vẽ thể hiện rõ hệ thống dầm đỡ, ray trục, liên kết và biện pháp gia cường đảm bảo an toàn chịu lực.
Chi tiết xà gồ và liên kết: Bao gồm kích thước, vật liệu, khoảng cách giữa các xà gồ và chi tiết bu lông, mối hàn giữa các cấu kiện.
