File thiết kế nhà 2 tầng diện tích 8x18m chi tiết đẹp

[Mã file 235]
  1 Đánh giá    Viết đánh giá
 65      2292      205
Phí tải: 40 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
01-10-2014
Loại file
Full file
Dung lượng
7.9 MB

File thiết kế nhà hai tầng diện tích 8x18m chi tiết đẹp. Tập bản vẽ gồm hai phần, bản vẽ kiến trúc và bản vẽ kết cấu.


MÔ TẢ CHI TIẾT

Bản vẽ thiết kế nhà hai tầng đầy đủ phần kiến trúc và kết cấu cho các bạn tham khảo.

Gửi tới toàn thể các bạn tập bản vẽ thiết kế nhà hai tầng có diện tích 8x18m. Tập bản vẽ gồm hai phần, bản vẽ kiến trúc và bản vẽ kết cấu.

Phần bản vẽ kiến trúc bao gồm:

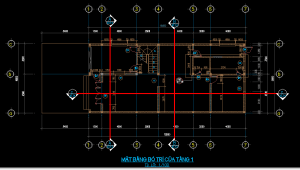

– Tầng trệt: Gồm 1 Gara, một phòng khách, một phòng ngủ, bếp ăn, 1 phòng vệ sinh chung và không gian sinh hoạt + cầu thang.

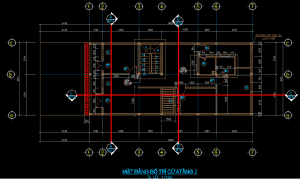

– Tầng hai: Gồm một phòng sinh hoạt chung, hai phòng ngủ con cái và một phòng ngủ Master, hai phòng vệ sinh cùng không gian lấy ánh sáng và sân phơi.

– Tổng số lượng bản vẽ của phần kiến trúc là mười tám bản.

Phần bản vẽ kết cấu bao gồm:

– Bản vẽ kết cấu móng băng

– Bản vẽ kết cấu cột, dầm, sàn các tầng 1, 2

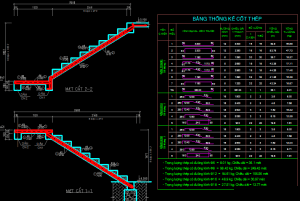

– Bản vẽ kết cấu cầu thang đầy đủ, lanh tô, ô văng…

– Bảng thống kê thép

Đánh giá:

Đây là một bộ bản vẽ khá đầy đủ, tuy nhiên nó chỉ thiên về phần xây dựng. Còn thiếu hạng mục cấp điện, nước, phối cảnh tổng thể.

Với bản vẽ này các bạn có thể sử dụng để tham khảo trong quá trình học thiết kế cũng như học vẽ autocad.

Không nên sử dụng bản vẽ này để xây dựng bởi với những hạn chế trong quá trình bố trí vị trí các phòng trong căn nhà, không sử dụng tối ưu không gian và ánh sáng vốn có.



HÌNH ẢNH DEMO

Nhà hai tầng,File thiết kế,Bản vẽ full,Bản vẽ chi tiết,thiết kế nhà hai tầng

Nhà hai tầng,File thiết kế,Bản vẽ full,Bản vẽ chi tiết,thiết kế nhà hai tầng

Nhà hai tầng,File thiết kế,Bản vẽ full,Bản vẽ chi tiết,thiết kế nhà hai tầng

Nhà hai tầng,File thiết kế,Bản vẽ full,Bản vẽ chi tiết,thiết kế nhà hai tầng

Nhà hai tầng,File thiết kế,Bản vẽ full,Bản vẽ chi tiết,thiết kế nhà hai tầng

Nhà hai tầng,File thiết kế,Bản vẽ full,Bản vẽ chi tiết,thiết kế nhà hai tầng

Nguồn: Filethietke.vn



LINK DOWNLOAD

Nha 2 tang 8x18m.dwg [7.9 MB]

File đã được kiểm thử
     Báo vi phạm bản quyền
Pass giải nén (Nếu có):
filethietke.vn
