Một số thông tin cụ thể của mẫu nhà phố 5 tầng này:
-
Diện tích xây dựng: 5×16.5m = 82.5m2
-
Số tầng: 5
-

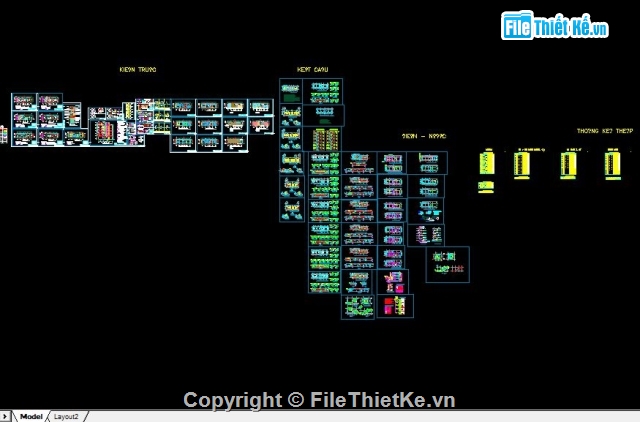

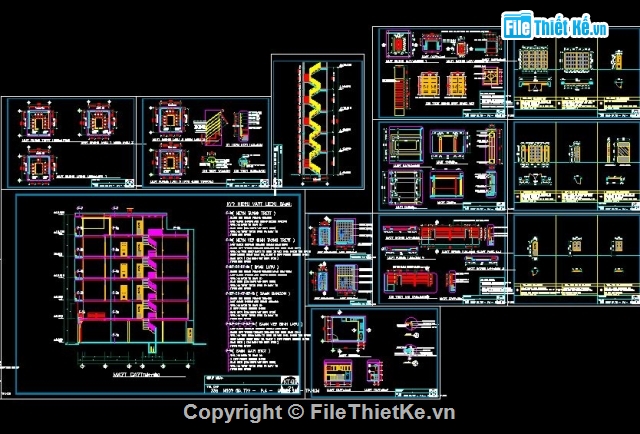

Số lượng bản vẽ kiến trúc: 31 (mặt bằng các tầng, mặt đứng, mặt cắt, bản vẽ chi tiết cầu thang, bản vẽ cửa gỗ …)
-
Số lượng bản vẽ kết cấu: 29 (bản vẽ kết cấu móng băng, kết cấu dầm sàn các tầng, kết cấu cầu thang, bản vẽ thống kê cốt thép)
-
Số lượng bản vẽ phần điện, nước: 12
Nhận xét chung về mẫu nhà
Phần kiến trúc
Phần kiến trúc được thiết kế tương đối đơn giản, với mặt tiền truyền thống của kiểu nhà phố. Hệ thống cửa với đi, vách kính mặt trước dùng cửa kính khung nhôm với nhiều mãng lớn. Ở các tầng trên hệ thống lan can, lam ngang trang trí dùng thép hộp sau đó được sơn trang trí tạo tính thẩm mỹ hơn cho căn nhà.
Việc sử dụng vật liệu hoàn thiện với kính khung nhôm và thép hộp lan can trang trí sẽ giảm được phần nào giá thành xây dựng tuy nhiên nó cũng làm mất đi phần nào vẻ sang trọng của căn nhà, vì vậy bạn có thể cân nhắc để thay đổi một số vật liệu hoàn thiện hiện đại hơn

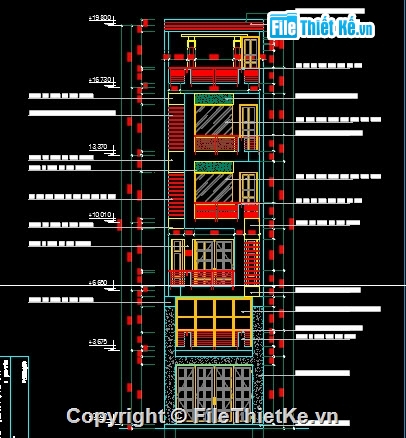

Bản vẽ mặt tiền nhà ống đẹp

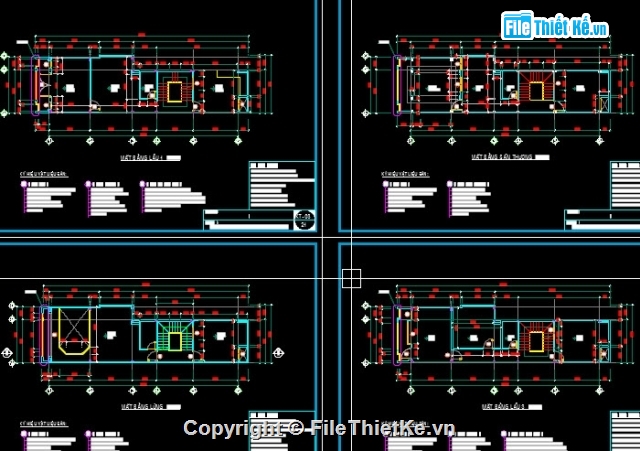

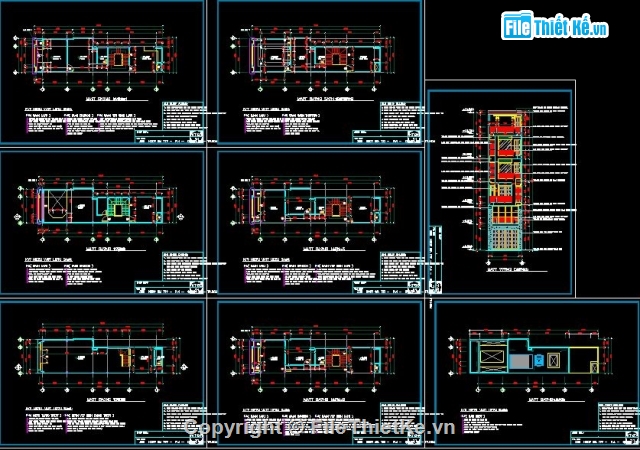

Bản vẽ bố trí mặt bằng các tầng.
Bản vẽ bố trí mặt bằng các tầng
Phần vẽ kết cấu
Phần kết cấu móng:
Mẫu nhà này được thiết kế với móng bằng 1 phương theo phương ngang nhà, chiều sâu chôn móng -3.000 tính từ cos 0.00. Mẫu nhà này không nêu rõ về địa điểm xây dựng nhưng với thiết kế móng băng thì mình đoán khu vực này có địa chất khá tốt, lớp đất yếu tương đối dày nên phải chôn móng sâu. Giải pháp trong trường hợp này có thể xử lý bằng cách đệm cát hố móng để giảm bớt chi phí xây dựng

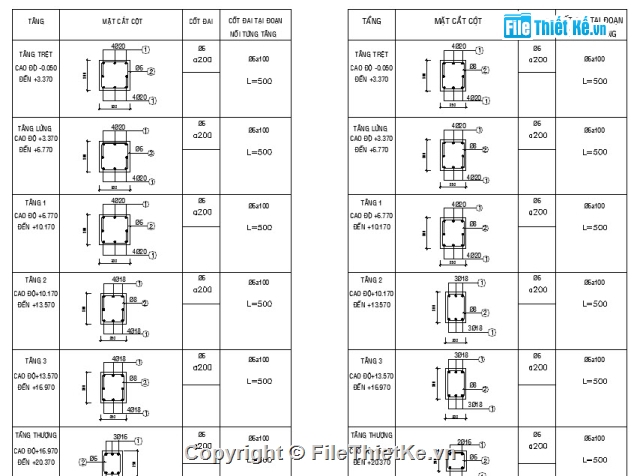

Bản vẽ kết cấu cột
Phần kết cấu phần thân: gồm bản vẽ thiết kế cột, dầm, sàn, cầu thang
Phần điện, nước:
Điện nước bao gồm: bản vẽ cấp điện, mạng lan, ti vi, bản vẽ cấp thoát nước ….
Với mẫu nhà này cùng các bản vẽ khá cụ thể, các bạn có thể lấy làm nguồn tư liệu để tham khảo thêm để có phương án tối ưu khi làm đồ án hay khi tham khảo để triển khai bản vẽ thi công
Nguồn: Filethietke.vn
