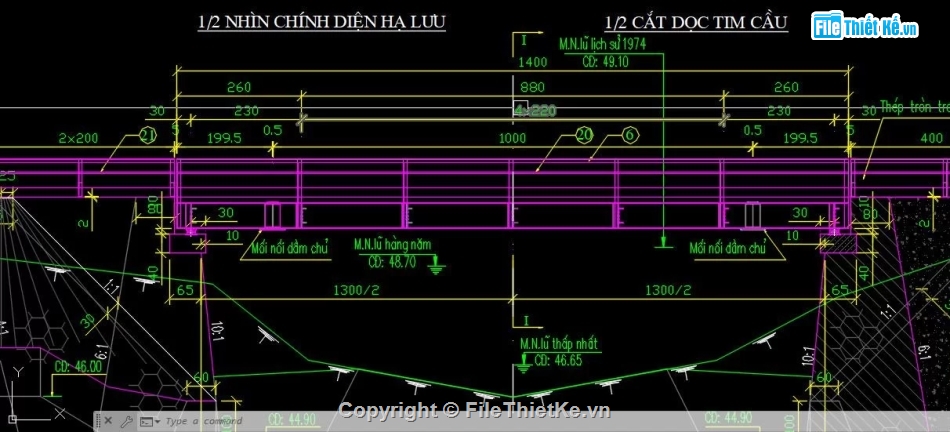

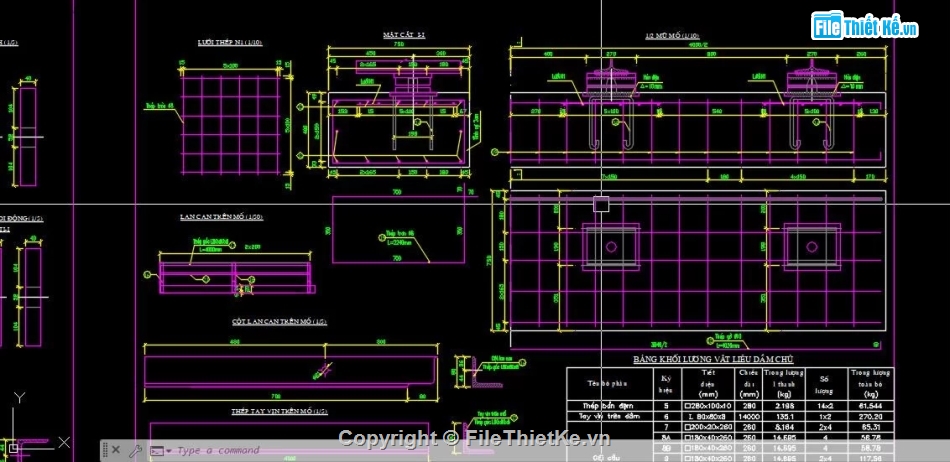

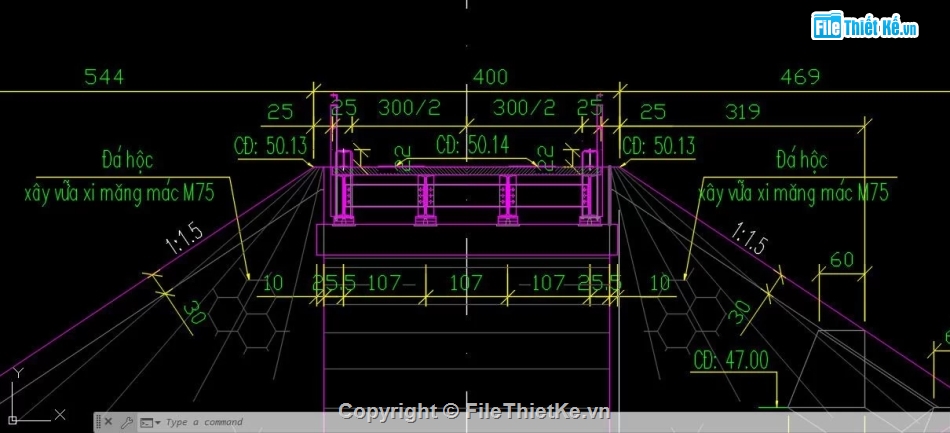

Cầu dầm thép đặc L=14m B=4m là bản vẽ cấu tạo của công trình cầu bằng dầm thép đặc, bản mặt cầu bằng gỗ + ván thép lát vệt bánh xe. Cầu có chiều dài nhịp 14m, bề rộng cầu B=4m. Cầu được thiết kế gồm 4 dầm chủ chữ I550, bản mặt cầu bằng gỗ dày 100mm, tại vị trí vệt bánh xe có ván thép. Mố dạng mố nặng chữ U bằng kết cấu đá hộc, xà mũ mố bằng kết cấu bê tông cốt thép. Chi tiết công trình xem trong file ảnh đính kèm bên dưới
