File cad Gara xe ô tô + xe máy rộng 5m dài 6m 5x6m

[Mã file 79005]
  1 Đánh giá    Viết đánh giá
 0      30      0
Phí tải: 15 Xu (1Xu = 1.000đ)
Danh mục
Thể loại
Nhóm file
Ngày đăng
09-10-2020
Loại file
Full file
Dung lượng
551 KB

Có thể sử dụng cho công sở, trường học và nhà dân. Phục vụ nhu cầu sử dụng cho cả 2 loại phương tiện là xe ô tô con và xe gắn máy.


MÔ TẢ CHI TIẾT

Để phục vụ nhu cầu sử dụng cho cả 2 loại phương tiện là xe ô tô con và xe gắn máy nên gara được thiết kế với quy mô như sau:

- Tổng diện tích xây dựng : 41.8 m2

- Móng btct đá 2*4  mác 200#. chôn sẵn các bu lông để bắt chân vào bản mã cột .

- nền đổ bt đá 2*4 mác 200#, xây bó bờ bằng gạch không nung 75#  xây trát vxm 75#.

- khung kèo bằng thép hộp mạ kẽm tổ hợp. tất cả các điểm liên kết bằng liên kết hàn. chiều dài đường hàn kín hết chu vi tiếp xúc.

- mái gara lợp tôn sóng thẳng dày 0.4mm . xà gồ thép hộp mạ kẽm 60*30*1.5 liên kết hàn với khung kèo .

- tất cả các mối hàn gép trên toàn bộ hệ mái và vì kèo đều phải sơn chống rỉ và sơn phủ 2 nước màu nhũ trắng.

- hệ giằng đứng bằng thép tròn ∅16 +tăng đơ ∅16 sơn chống rỉ 3 nước.

- điện chiếu sáng gara lấy từ lưới nội bộ sang.

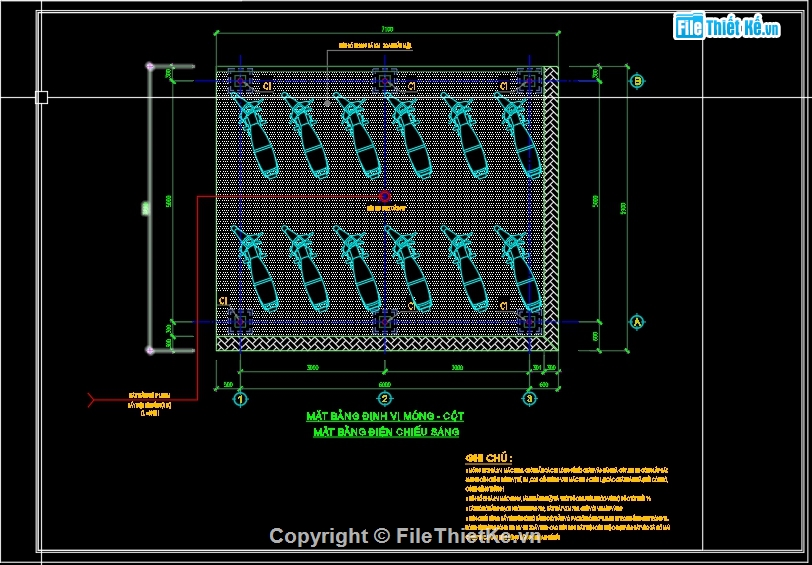

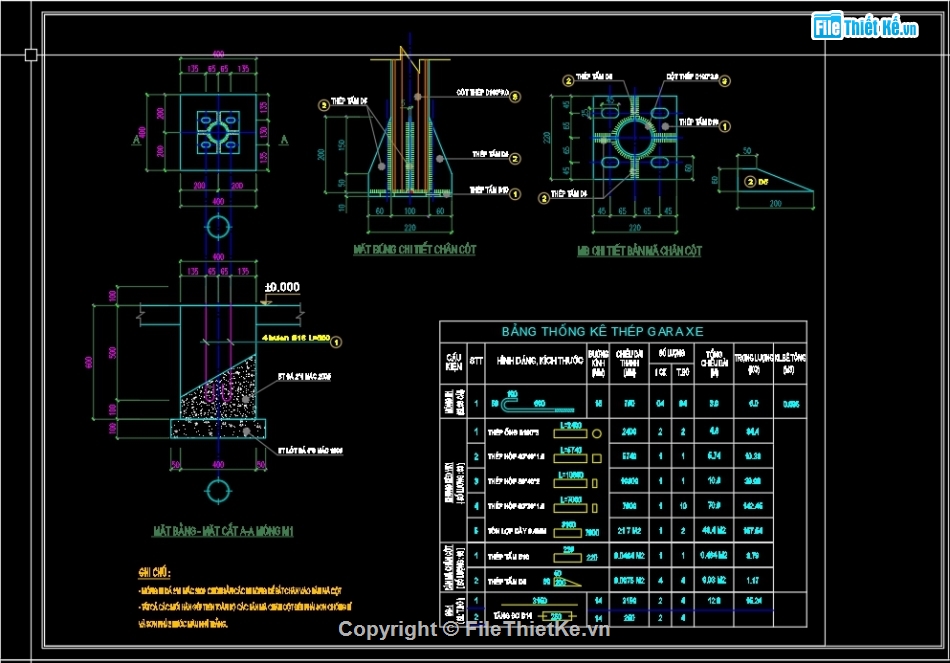

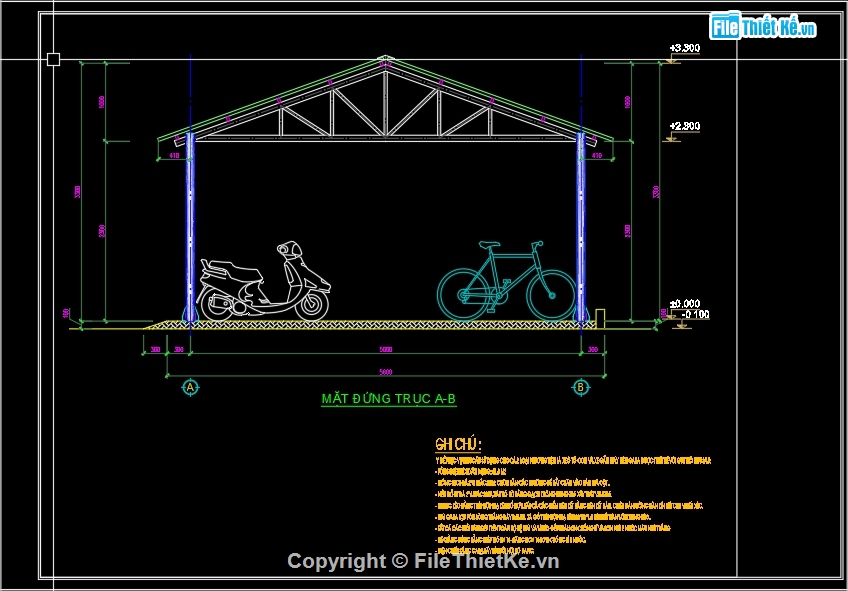

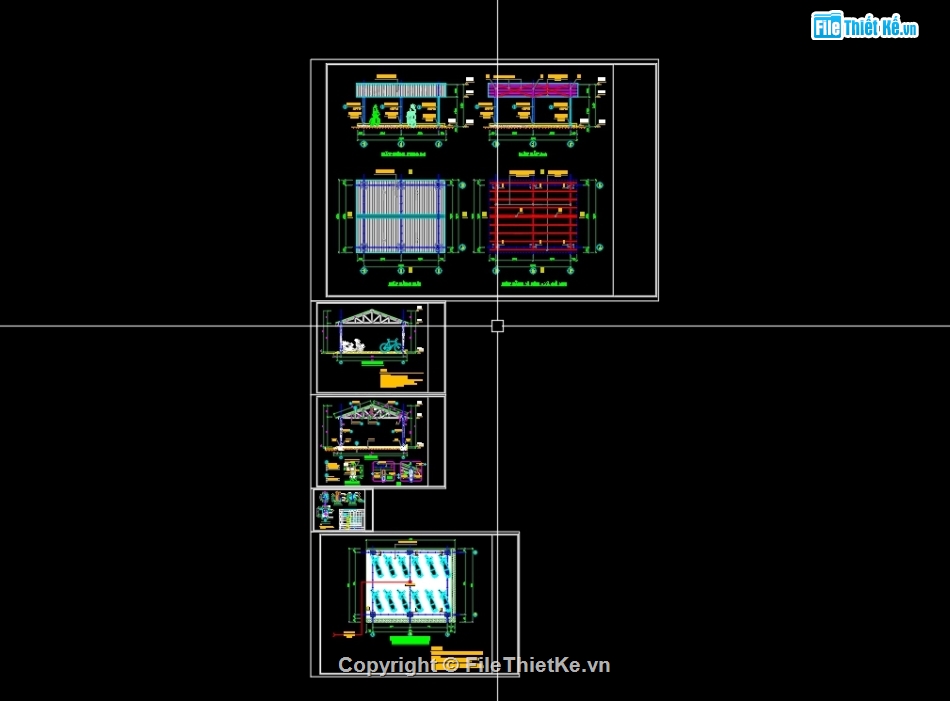

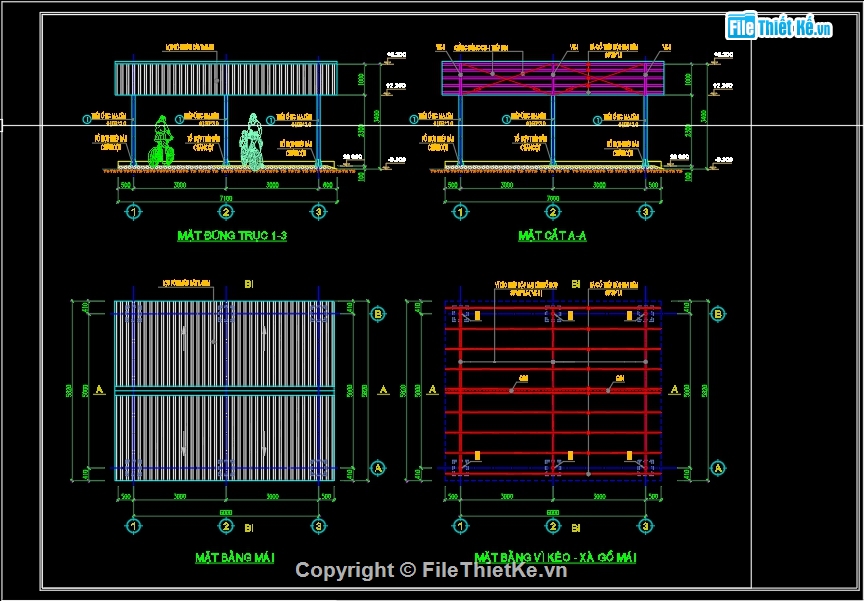

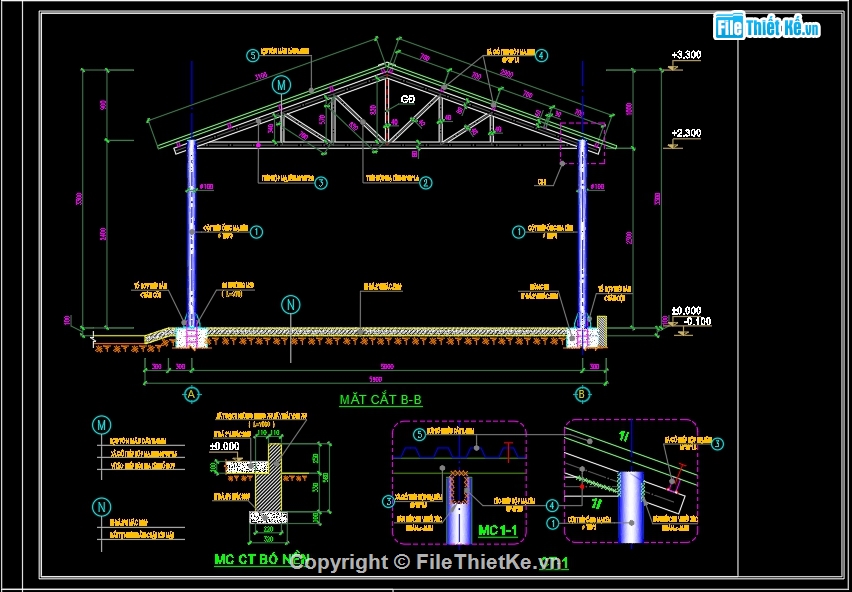

HÌNH ẢNH DEMO

Gara ô tô xe máy,Gara xe 5x6m,Gara trường học,Gara nhà dân,Gara trụ sở nhỏ,gara 6x5m

Gara ô tô xe máy,Gara xe 5x6m,Gara trường học,Gara nhà dân,Gara trụ sở nhỏ,gara 6x5m

Gara ô tô xe máy,Gara xe 5x6m,Gara trường học,Gara nhà dân,Gara trụ sở nhỏ,gara 6x5m

Gara ô tô xe máy,Gara xe 5x6m,Gara trường học,Gara nhà dân,Gara trụ sở nhỏ,gara 6x5m

Gara ô tô xe máy,Gara xe 5x6m,Gara trường học,Gara nhà dân,Gara trụ sở nhỏ,gara 6x5m

Gara ô tô xe máy,Gara xe 5x6m,Gara trường học,Gara nhà dân,Gara trụ sở nhỏ,gara 6x5m
