CAD Hộ Lan mềm - Hộ Lan nửa cứng

[Mã file 59892]
  1 Đánh giá    Viết đánh giá
 21      3547      3
Phí tải: 10 Xu (1Xu = 1.000đ)

Danh mục
Thể loại
Nhóm file
Ngày đăng
02-5-2019
Loại file
Full file
Dung lượng
189 KB
  DOWNLOAD
File đã kiểm thử
File đầy đủ và chi tiết
Hướng dẫn:    Tải file miễn phí Tải file có phí
FILE GẦN GIỐNG
Hộ lan tôn sóng Hộ lan nửa cứng Hộ lan mềm Hộ lan đường giao thông hộ lan giao thông

Hộ lan nửa cứng hộ lan mềm đường giao thông, sử dụng cho đường giao thông tại các vị trí nguy hiểm, cung đường nguy hiểm .


MÔ TẢ CHI TIẾT

- Hộ lan mềm- hộ lan nửa cứng sử dụng cho đường giao thông.

- Hộ lan có móng bê tông mác 200 đá dăm 1x2

- Thân bằng ống thép d110

- Thanh hộ lan bằng tôn lượn sóng được bắt bu lông vào ống thép

- Tại các vị trí cọc có gắn mắt phản quang

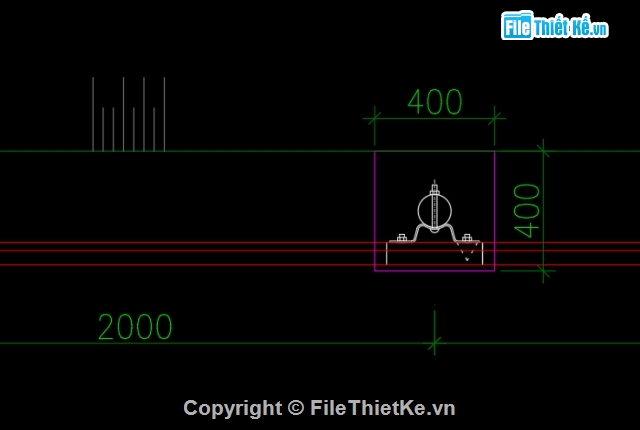

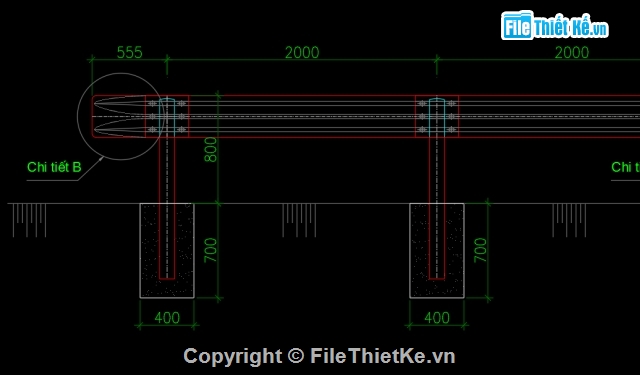

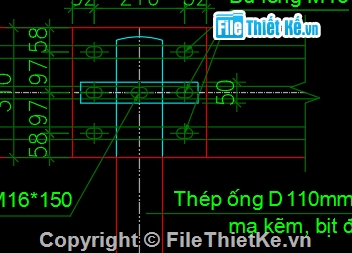

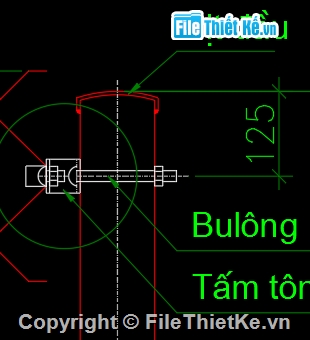

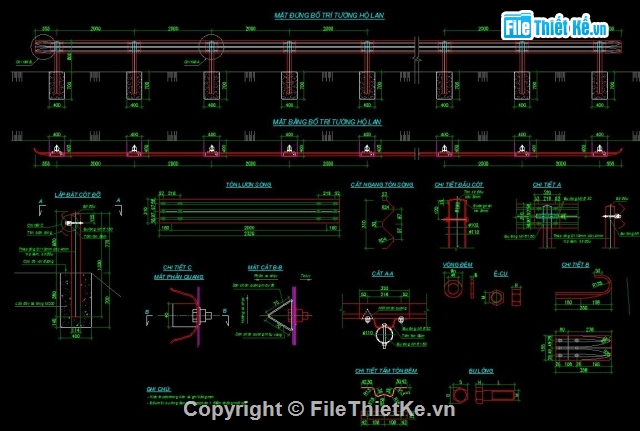

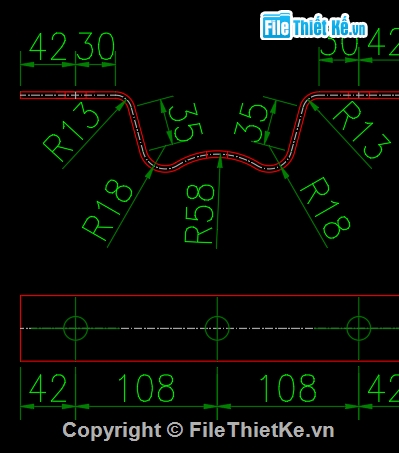

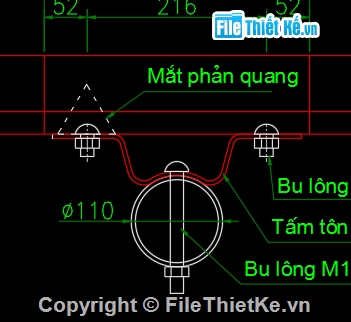

HÌNH ẢNH DEMO

hộ lan tôn sóng,Hộ lan nửa cứng,Hộ lan mềm,Hộ lan đường giao thông,hộ lan giao thông

hộ lan tôn sóng,Hộ lan nửa cứng,Hộ lan mềm,Hộ lan đường giao thông,hộ lan giao thông

hộ lan tôn sóng,Hộ lan nửa cứng,Hộ lan mềm,Hộ lan đường giao thông,hộ lan giao thông

hộ lan tôn sóng,Hộ lan nửa cứng,Hộ lan mềm,Hộ lan đường giao thông,hộ lan giao thông

hộ lan tôn sóng,Hộ lan nửa cứng,Hộ lan mềm,Hộ lan đường giao thông,hộ lan giao thông

hộ lan tôn sóng,Hộ lan nửa cứng,Hộ lan mềm,Hộ lan đường giao thông,hộ lan giao thông

hộ lan tôn sóng,Hộ lan nửa cứng,Hộ lan mềm,Hộ lan đường giao thông,hộ lan giao thông

hộ lan tôn sóng,Hộ lan nửa cứng,Hộ lan mềm,Hộ lan đường giao thông,hộ lan giao thông

Nguồn: Filethietke.vn



LINK DOWNLOAD

Ho Lan mem - ho lan nua cung.dwg [189 KB]

File đã được kiểm thử
     Báo vi phạm bản quyền
Pass giải nén (Nếu có):
filethietke.vn
DOWNLOAD
(10 Xu)
